TSOP48 TO DIP48 (B)(帶板) OTS-48-0.5-014

適用封裝TSOP48，接腳間距0.5mm，含腳寬度20mm



產品簡介



產品用途	編程座、測試座，對TSOP48的IC芯片進行燒寫、測試
適用封裝	TSOP48，引腳間距0.5mm
測試座	OTS-48-0.5-014 或 OTS-48-0.5-12
特點	TSOP48轉DIP48， 底板引出為雙列直插排針，引腳間距2.54mm（100mil），寬度1.52cm（600mil）



特別說明: OTS-48-0.5-014 和 OTS-48-0.5-12 均為雙觸點設計，尺寸一樣，隨機發貨。



［規格尺寸］：

　　TSOP48轉DIP48 編程座/測試座適用芯片詳細規格，以及適配座外形尺寸：單位: mm

型號	引腳間距	引腳數	適用IC尺寸 (參考)				外型尺寸 (參考)
			A	B	C	D	E	F	G	H
OTS-48-0.5-014 或 OTS-48-0.5-12	0.5	48	20	18.4	18.8	12.35	38	20	14.3	3.2

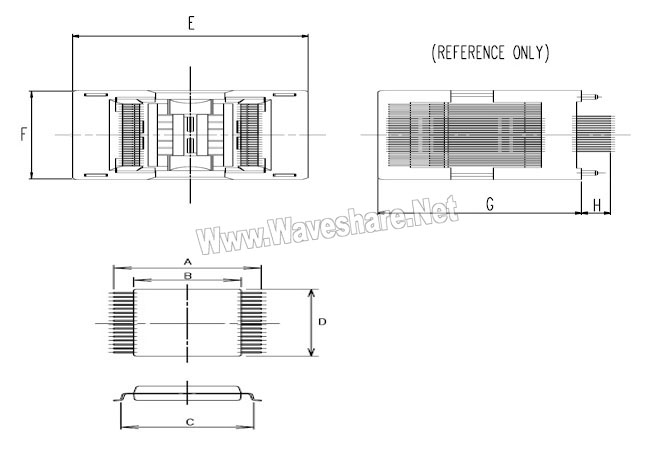

示意圖　(僅供參考，精確數據請查看編程座PDF及實物)

產品圖片

【引腳對照表】
