OV2640 200W像素 攝像頭模組 直接輸出jpeg
NT$620
運費NT$50
條碼
產品說明







套裝清單:

OV2640攝像頭模塊:1塊(如圖發貨)

本攝像頭好處

1,直接輸出jpeg圖片,拍照和做視頻方便

2.不需要FIFO,直接單片機驅動,簡單好用

3.最高200W像素可以做到1200*1600大小

4.壓縮率高,1024*768圖片可以做到20多K

朋友你還在用76**攝像頭嗎?趕緊換吧,30W像素用在山寨手機裡還可以。

5.可以實現MF、可調焦距圖片,特別清楚





 攝像頭輸出圖片方式

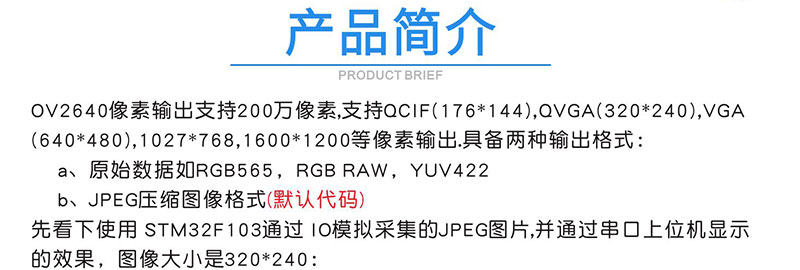

OV2640像素輸出最大支持200萬像素,支持QCIF(176*144),QVGA(320*240),VGA(640*480),1027*768,1600*1200等像素輸出。

    具備兩種輸出格式:
    a、原始數據如RGB565,RGB RAW,YUV422;
    b、JPEG壓縮圖像格式

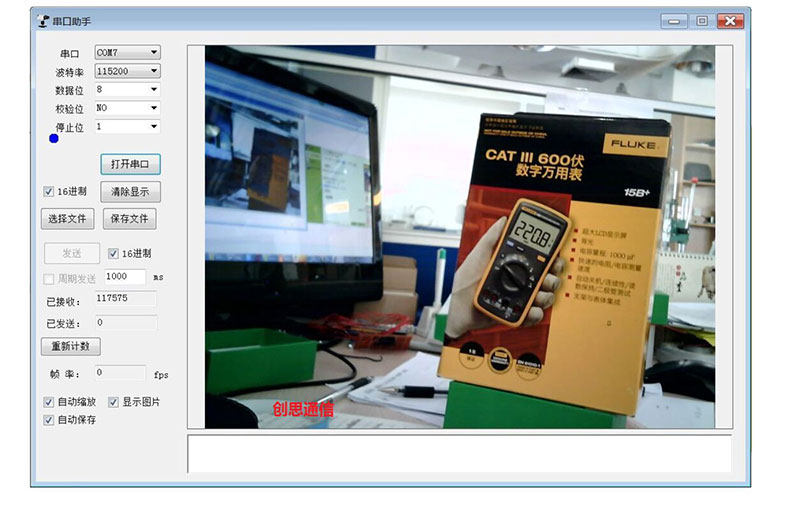

    先看下使用STM32F103通過IO模擬採集的JPEG圖片,並通過串口上位機顯示的效果,圖像大小是320 *240:

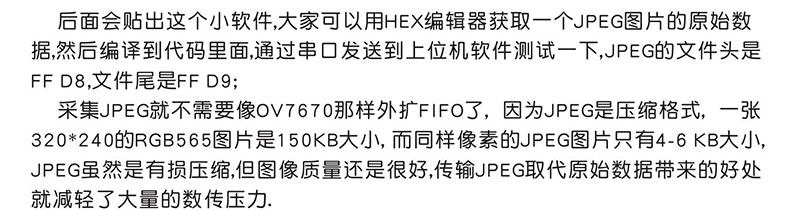

      後面會貼出這個小軟件,大家可以用磁盤編輯器獲取一個JPEG圖片的原始數據,然後編譯到代碼裡面,通過串口發送到上位機軟件測試一下,JPEG的文件頭是FF D8,文件尾是FF D9;
   採集JPEG就不需要像OV7670那樣外擴FIFO了,因為JPEG是壓縮格式,一張320*240的RGB565圖片是150KB大小,而同樣像素的JPEG圖片只有4-6KB,JPEG雖然是有損壓縮,但圖像質量還是很好,傳輸JPEG取代原始數據帶來的好處就不更不說了。

拍攝大圖欣賞

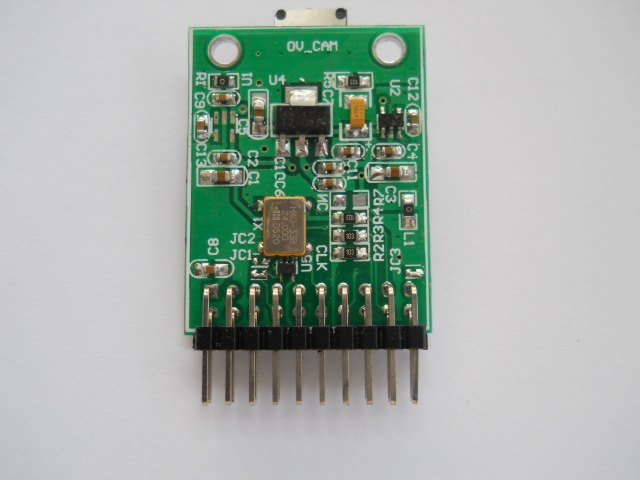

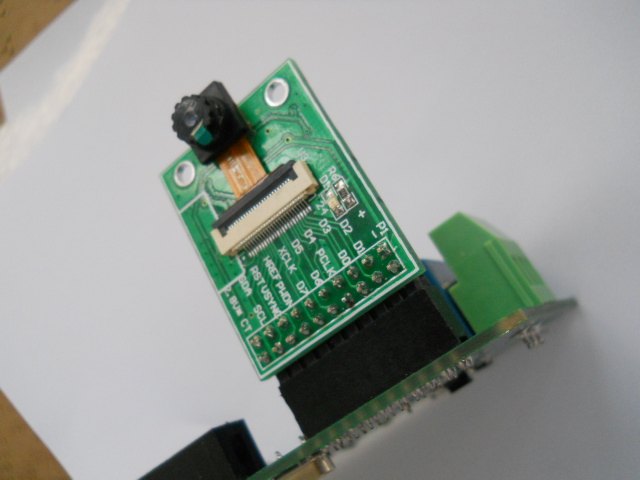

硬件大圖欣賞

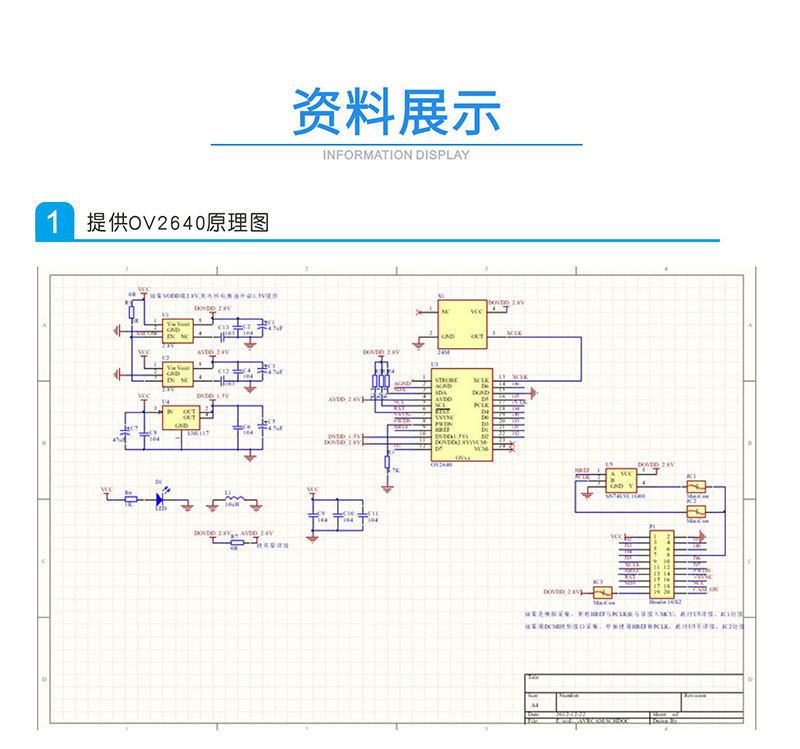

1.提供原理圖

2.提供測試工具

3. 提供STM32代碼

4.提供OV2640資料

5.提供技術支持包教到會

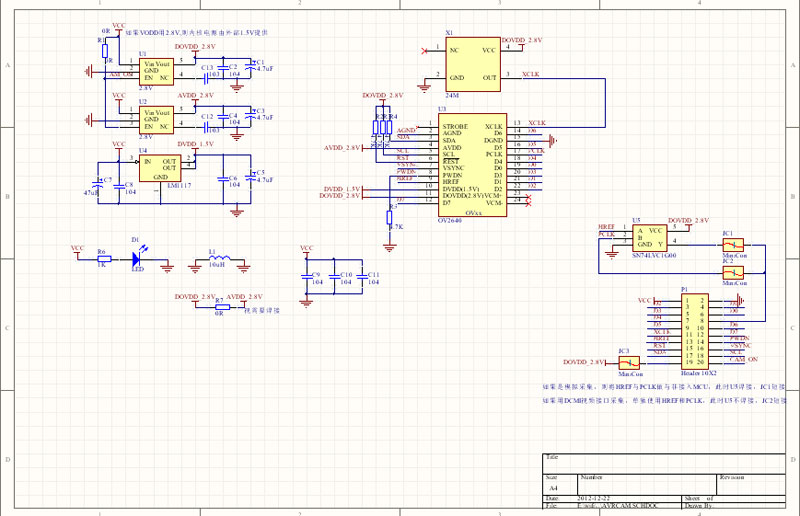

提供原理圖

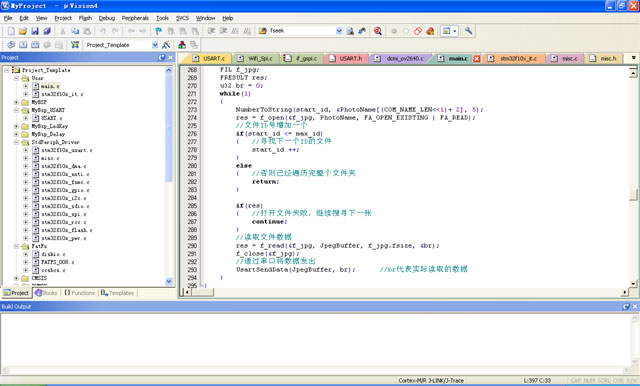

STM32程序

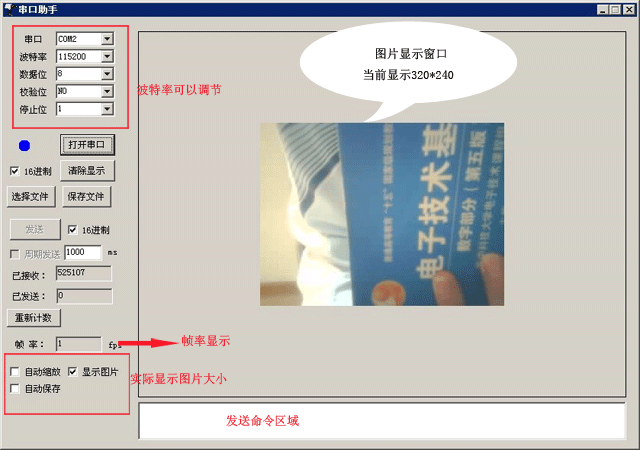

測試工具使用





 鏡頭焦距:可以自行加入鏡頭,鏡頭就是用來調焦距,和眼鏡是一個道理。



問:拿到板子怎麼和自己的STM32板子接線?

回答:攝像頭和STM32連接方式





 其中UART3_RX 是SDA 第30pin PB11

         UART3_TX 是SCL 第29pin PB10

================================

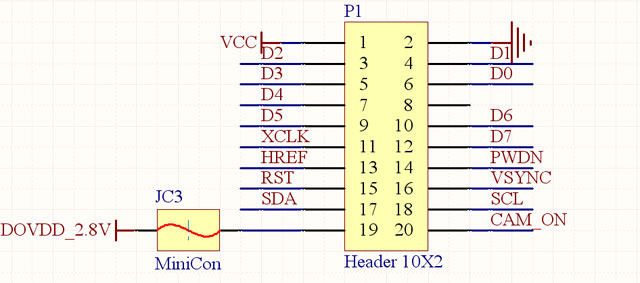

本攝像頭接口豐富如下圖:





 但是不用每個接口都用。有2.8V沒關係,輸入3.3V就可以了。內部有穩壓芯片會壓降到3.3V。







問與答

目前沒有任何商品問答!
本商品上架日期:2017-11-01.
