DL85-2042T型數字式交流電壓電流雙顯示表
使用說明書
DL85-2042T 型數字式交流電壓電流雙顯示表是在同一個儀表上同時顯示被測量的交流電壓和電流，內置隔離變壓器供電（穩定及抗干擾）儀表隨機附帶100A精密小型互感器，真有效值測量，測量精度高！

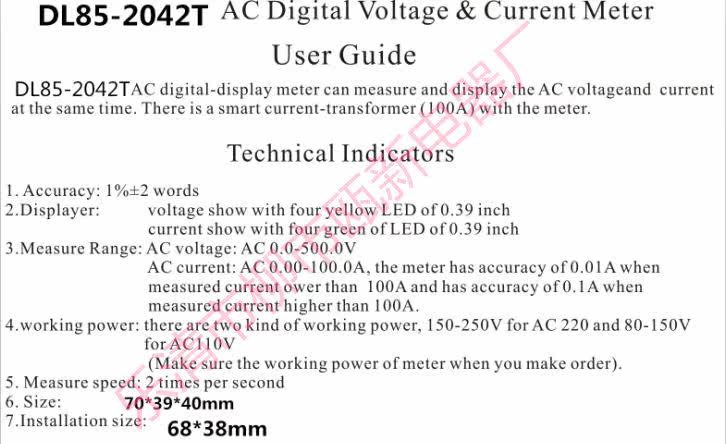

主要技術指標
1：測量精度1%正負2個字
2：顯示器：電壓4位紅色 0.39英寸LED數碼管，電流顯示4位純綠色LED數碼管。
3.測量範圍：交流電壓：AC0.0-500.0V交流電流：AC0.00-100.0A，測量電流小於100A時電流顯示分辨率為0.01A，測量電流大於100A時顯示分辨率為0.1A，量程自動轉換（小數點自動移位）真有效值測量
4.工作電源電壓分二種1.AC220V適用電壓範圍是150-250V，2.AC110V適用電壓範圍80-150V
5.測量速度：約每秒2次
6.外形尺寸：70（長）*40 （寬/高）*39厚）mm
7.按裝尺寸：68（長）*38（寬）mm（嵌入式安裝
8.說明：互感器與儀表分離，互感器可以根據測量的實際位置按裝。（也就說引線可以任意加長到設備理想位置按裝）詳見寶貝描述主圖
9. 互感器（孔直徑15.5mm）可以滿足國標21-25平方（mm)標準銅線穿過。
特點：本款儀表可用於逆變器輸出以及修正弦波的正弦波電路上測量

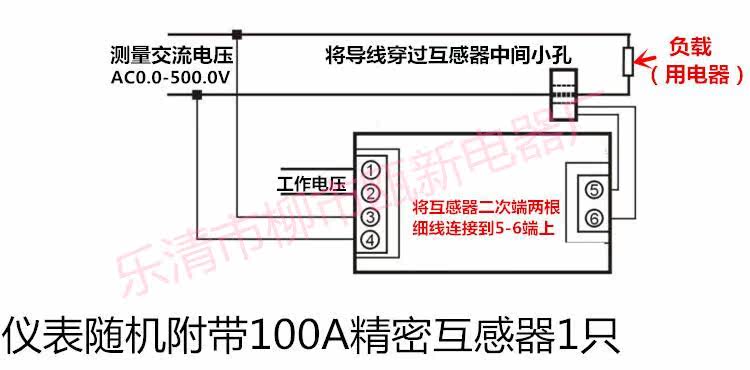

接線圖如下
