此款多功能電錶是一款能夠測量電壓、電流、功率、電池充電容量、時間等多種物理量測量的同時，還可以設定多種保護功能如：過壓保護、過流保護、過功率保護、過充電容量保護，限時保護以及欠壓保護等保護功能，可測量參數多，保護範圍廣是本表的特色。該儀表採用上下兩組LED數碼管同時顯示被測數據，使用中可以進行靈活切換顯示不同的物理量.
本儀表非常適合於需要對輸出電壓電流進行監控，以及為電池充電和放電等，符合電壓電流量程的各種應用場合。
注意：產品發貨未提供紙質說明，具體說明文檔下載地址：http://pan.baidu.com/share/link?shareid=412043&uk=3657715916 （網址輸入瀏覽器訪問）
顏色選項表示型號
用戶可以根據不同需要進行靈活選擇，具體含義見下圖：
產品選型列表：
| 電壓範圍(2線制) | 電壓範圍(3線制) | 電流範圍 | 型號 | 保護類型 |
| 10V~75V | 0~75V | 20A | 7520P | 帶關斷保護 |
| 10V~90V | 0~90V | 20A | 9020 | 不帶關斷保護 |
-

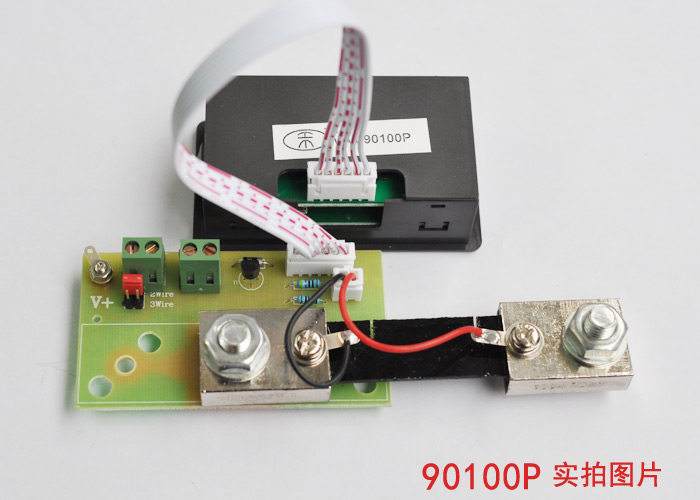

型號 90100P, 最高電壓90V 最大電流100A
-
型號 90200P, 最高電壓90V 最大電流200A (停產)
-

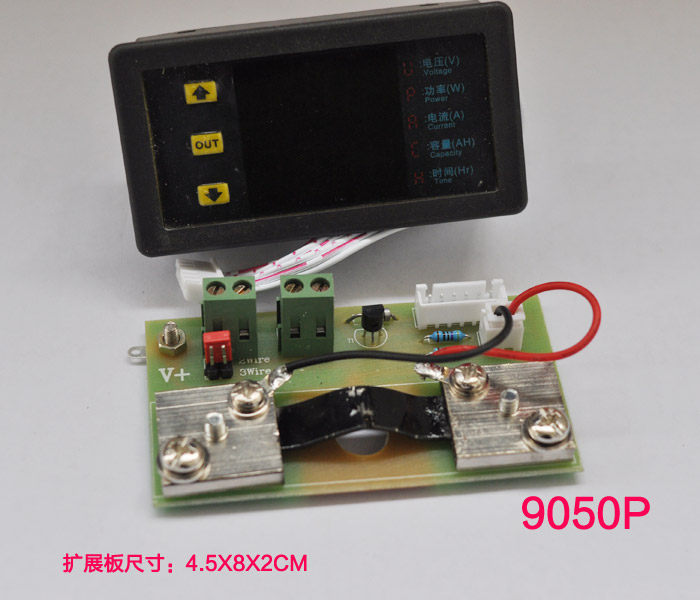

型號 9050P, 最高電壓90V，最大電流50A
=============================================================
特別說明：
1.出廠設置為2線制模式，可測量電壓範圍如表中電壓範圍(2線制)所述。
2.改變工作模式為3線制，可測量電壓範圍如表中電壓範圍(3線制)所述。

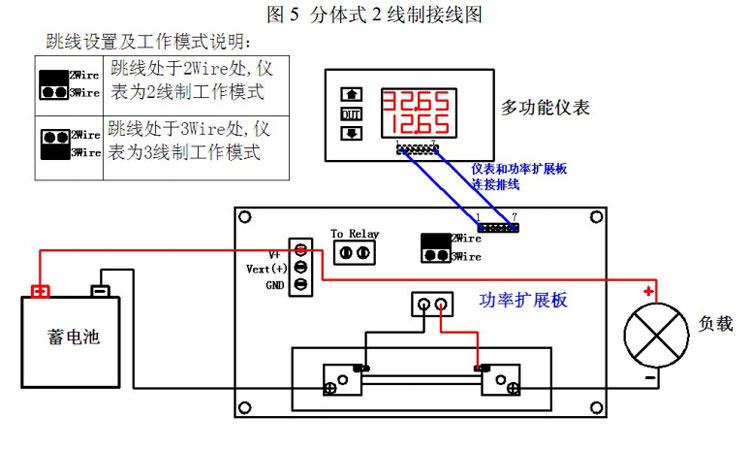

3.由2線制改為3線制的接線方法如下圖所示，外接電源推薦使用12V或24V直流電壓，低於或高於這個範圍會導致測量誤差較大。
2線製的狀態，短路帽在2Wire位置處，接線圖
3線製的狀態，短路帽在3Wire位置處，帶保護功能接法需自備12/24V繼電器。
繼電器電壓和外部供電電壓一樣，如供電一體直接選12V的就行，為常開繼電器。
========================================

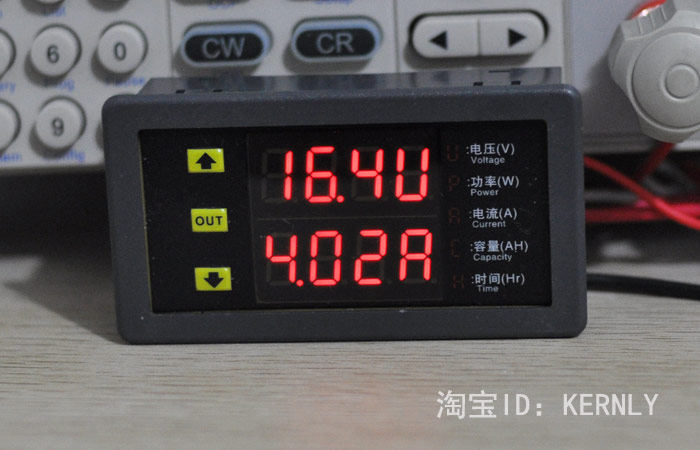

下面是一些展示圖片：

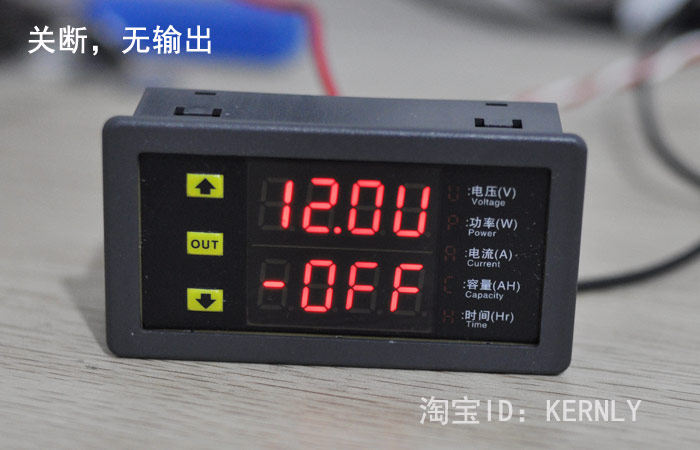

1.帶關斷型號，開機默認是關斷的，下排數碼管顯示「-OFF」，如下圖所示：

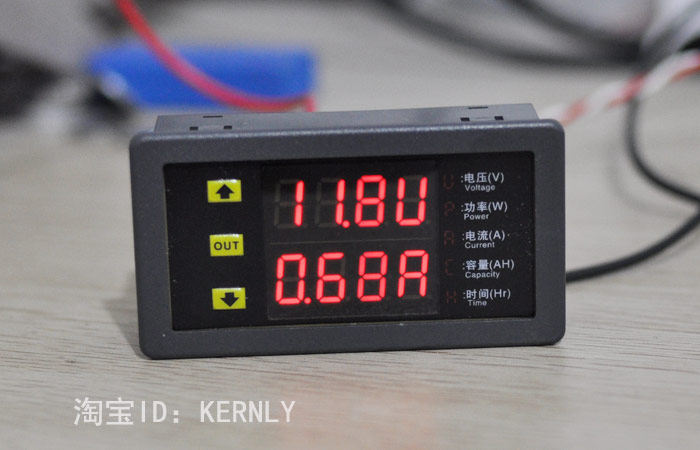

2.按下OUT按鍵，輸出接通，下排數碼管顯示當前電流值

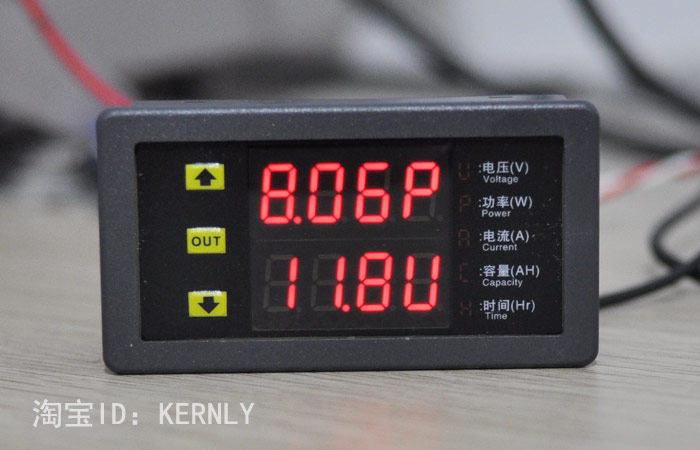

3，按向上按鍵，切換上排數碼管顯示項目，按向下按鍵切換下排數碼管顯示項目，非常靈活：

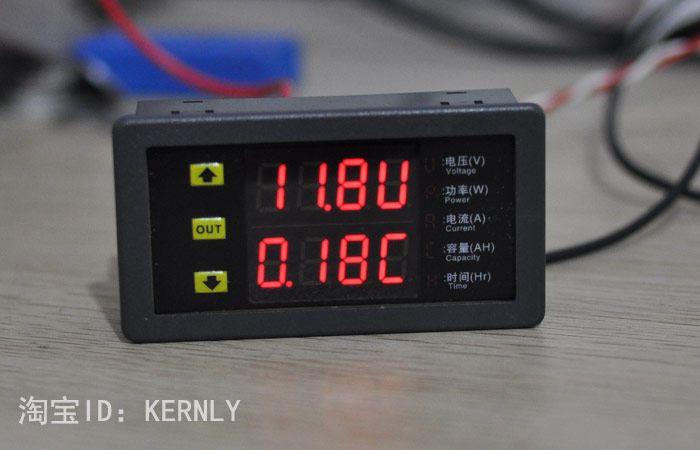

可計算使用的電池容量，單位AH
========================================
一、主要特點：
- 電壓電流雙顯示，同時也能切換顯示功率、充電容量和時間
- 末尾帶P系列帶有輸出關斷功能鍵，靈活開啟或切斷輸出
- 非常靈活的在線校準功能，用戶可自行校準電壓電流值
- 新加入恢復出廠設定功能，使得用戶調亂也能快速恢復正常值
- 4位LED數碼管，3位有效顯示精度
- 具有過壓，欠壓、過流，過功率，過充電和超時等保護功能
- 如果在輸出端接上合適的負載電阻，並設定欠壓值，本機能夠自動檢測蓄電池容量或作為放電儀使用
- 該版本加入時間控制，能夠設定超時時間，避免過度充電
二、技術指標：
1.電壓電流顯示方式： 4位LED，3位數字+ 1位顯示單位
2.顯示分辨率： 0.01V，0.01A，0.01W，0.01AH，0.01H
3.電壓精確度： ±1％+2個字
4.電流精確度： ±2％+5個字
5.測量速率: 5次/秒
6.保護類型： OCP，OAH，OVP，OPP，OFT，LOP
7.保護設定範圍：
過流保護OCP： 0.01~上限
過充電容量保護OAH： 0.01AH~999AH
過壓保護OVP： 0.01V~99.9V
欠壓保護LOP： 0.01V~99.9V
過功率保護OPP： 0.01W~9.99kW （kW顯示為P)
超時保護OFT： 0.01小時～99.9小時
8.顯示窗尺寸：67(mm) X 32(mm)；產品尺寸： 79(mm) X 43(mm) X 25(mm)
9.安裝孔開孔尺寸：76.5(mm) X 39.2(mm)
儀表後面板
四、使用說明：
本儀表功能實用，使用方便，下面前4條是基本使用方法，第5條是調試模式介紹。
1.正確連接輸入輸出線，注意接線不可以反接，
2.確保輸入電壓在儀表所能承受的電壓範圍內，通電後，上面數碼管默認顯示電壓值下面數碼管默認顯示電流值(如果是帶關斷的，下面默認顯示的是-OFF，表示默認關斷)。
3.如果是不帶關斷的型號，信號的電壓電流直接顯示，對於帶關斷的型號，默認是關斷的，如果確認此電壓沒錯，則可以按下<OUT>按鍵輸出電壓，此時輸入的電壓便加到了負載。
4.按下向上按鍵能夠選擇上面的數碼管顯示項目，按向下按鍵能夠選擇下面的數碼管顯示項目，使用起來非常靈活方便。
5.有下列情況之一者，您可以進入調試模式進行設定：
- 本機默認開機是關斷的，如果需要設定為開機默認開啟。
- 需要啟用過電壓保護(OVP)，欠電壓保護(LoP)，過電流保護(OCP)，過功率保護(OPP)，過充電容量保護(OAH)，超時保護(OFT)等的具體數值。
- 當測量電壓或電流值有一定誤差，需要進行校準。
- 當您調亂了電壓電流參數，需要恢復到出廠設定。
進入調試模式的方法是，在開機狀態下，長按<OUT>按鍵，當上面的數碼管顯示「0-U」時，表示已經進入調試模式，此時再短按<OUT>按鍵，上面數碼管的顯示設定內容會在0到10之間變化，表示需要設定的不同功能，下面將會詳細說明這些功能：
- 「0-U」是對電壓測量值的校準，在下面的數碼管顯示的是當前的測量電壓值，我們只要校準高低端2個點的電壓值就可以了，高電壓點一般可以取30V，低電壓點可以取10V，高點和低點的分界標準是20V，高於20V認為在校準高點電壓，低於20V認為在校準低點電壓，此時可以對比標準電壓表，按下向上可以調高電壓測量值，按下向下可以減小電壓測量值，兩個點有時會相互影響，經過2-3次來回調整，就能保證準確了。
- 「1-C」是對電流測量值的校準，在下面的數碼管顯示的是當前的測量電流值，同樣我們只要校準高低端2個點的電流值就可以了，高電流點一般可以取3A，低電流點可以取0.1A，高點和低點的分界標準是2A，高於2A認為在校準高點電流，低於2A認為在校準低點電流，此時可以對比標準電流表，按下向上可以調高電流測量值，按下向下可以減小電流測量值，兩個點有時會相互影響，經過2-3次來回調整，就能保證準確了。
- 如果調整好以後，需要保存參數時，可以調整到「2-ES」，此時下面數碼管顯示的是「-n-」,表示不保存參數，可以按下上或下調到顯示「-y-」,然後按下<OUT>會自動退出調試模式同時保存參數。
- 「3-r」是完全恢復到出廠設定，這個功能主要在用戶調亂了電壓和電流值，想回到初始值的情況，按下上或下調到「-y-」，然後按下<OUT>，就能恢復出廠設定。
以下設定對於帶P的型號有效：
- 「4-ON」是設定開機是否開啟，默認顯示的是「-n-」，表示不開啟，按下上或下調到顯示「-y-」，然後，按照上面的第3)項介紹的保存參數即可。
- 「5-OV」到」10-L」表示的是不同的保護設定值，默認都是0，表示不開啟，設定為非0參數就啟用該項功能了，按下向上調高設定值，按下向下調低設定值，長按則能快速調節，調好後，同樣的按照上面的第3)項介紹的保存參數即可。
6.針對各種保護的使用，下面再詳細介紹下：
- 如果設定了OCP值為1.00A，則輸出電流超過1A時，本機將會自動切斷輸出，同時屏幕顯示保護類型為OCP，按下任意按鍵恢復常態。
- 如果設定了OAH值為4.00AH，則輸出電量超過4AH時，本機將會自動切斷輸出，同時屏幕顯示保護類型為OAH，需要特別注意的是，電量值是個累加值，一旦超過，就不能再輸出了，此時，可以長按向下按鍵清零電量值和時間值就可以重新輸出。
- 如果設定了OVP值為10.0V，則輸出電壓超過10V時，本機將會自動切斷輸出，同時報警。
- 如果設定了LoP值為10.0V，則輸出電壓低於10V時，本機將會自動切斷輸出，同時報警，這個功能比較適合於把該儀表當作電池放電儀，具體操作見下面特例。
- 如果設定了OPP值為15.0W，則輸出功率超過15W時，本機將會自動切斷輸出，同時報警。
- 如果設定了OFT值為1.00H，則輸出時間超過1小時，本機將會自動切斷輸出，同時報警，需要重新輸出，需要長按
![]()
清零計時器。
7.如果對機器做了一些保護方面的設定，現在想立即回到默認的不啟用（0狀態），可以在正常模式長按向上按鍵即可。
五、典型應用舉例：
-
市場上的DC-DC電源模塊種類非常多，其調節部分大都是採用3296微調電位器，使用時需要用萬用表監測電壓，有時候還要調換萬用表檔位監測輸出電流變化，不夠方便。本儀表針對電源類產品設計，能夠同時顯示輸出電壓和輸出電流，同時具有很多優越功能。
-
使用本儀表控制充電的應用也比較常見，本儀表能夠精確控制充入電池的電量，比如電池是6AH的容量，但沒有用完電，這時您可以設定OAH值為4AH，則開始充電後，達到4AH，儀表能夠自動切斷輸出，從而保護充電電池。
- 使用本儀表能夠較為精確的檢測蓄電池的容量，也就是作為放電儀使用，比如您有12V蓄電池，可以設定最低放電截至電壓（LoP）為10.5V，然後在輸出端接個大功率的電阻，阻值越小則電流越大，相應放電時間越短，在放電結束時，可以按動向上按鍵查看放了多少電量。需要注意的是，這種應用最好用三線制給儀表單獨供電，這樣就能夠更加準確，因為2線制儀表本身功耗並沒有計入累計電量裡面。
六、簡單問答：
Q：9020P帶板子嗎？
A：9020P是20A屬於小功率系列表，電流採集部分已集成在儀表內部，不需要再配功率擴展板。
Q：我的電池電壓48V，電流12A，哪一個型號的表適合我使用？
A：我們的7520P型號表可以滿足電壓48V，電流12A電池使用，7520P測量範圍：電壓最大75V，電流最大20A，使用7520P，測試48V12A電池比較合適。
Q：9050p帶板子嗎？
A：大功率系列的表如50A、100A，標配功率擴展板
七、注意事項：
■ 不可以超過儀表電壓電流量程使用，否則將會損壞儀表
■ 正負極不能接錯，接反不能正確測量
■ 產品有時候可能會進行升級改進，對部分元器件進行改動，如產品參數和特性無變化的情況下，不做其他另外告知。
==================================
