產品說明0
【DE0-Nano】FPGA開發板/學習板，Cyclone IV Altera 91FPGA EP4CE22F17C6N
Development Kit, Altera Cyclone IV FPGA , DE0-Nano, 2x GPIO Headers, 32MB SDRAM, Accelerometer
清單：DE0-Nano 開發板、USB 電纜、快速入門指南
註腳：請注意，該套件不包含軟體 CD。該軟體的當前版本可在製造商網站上找到。
DE0-Nano 展示了一個緊密型的 FPGA 開發平台，適用於諸如自動控制裝置和便攜式項目的原型電路設計.該平台採用了有著 22，320 個邏輯單元（LES）的 Cyclone IV 芯片實現了盡可能的簡易設計。
DE0-Nano 有著的一系列接口，包括 2 個可用於擴展的外接的 GPIO 在內，板載的存儲設備包含有同步動態隨機存取存儲器(SDRAM）和電可擦除只讀存儲器(EEPROM)，可用於較大容量的數據存儲和幀緩衝，同時也配置有一般用戶頻繁使用的 LED 指示燈和按鍵等外圍設備。
DE0-Nano 具備有尺寸小和重量輕的優勢，並且不需要攜帶過多的硬件設備就能夠重新被配置，這些明顯地將 DE0-Nano 與其它一般用途的開發板區分開來。另外，對於大部分移動設計而言，電源便攜性能也是至關重要的，這款 DE0-Nano 就為設計者提供了包含有一個 USB mini-AB 接口， 2 針的外接電源接頭，和 2 個 5V 直流電源接口共 3 種供電模式。
應用：醫療、感測與儀器、工業、通訊與網路、便攜式設備
〔Altera DE0-Nano 開發平台〕
Cyclone® IV EP4CE22F17C6N FPGA
- 22,320 Logic elements (LEs)
- 594 Embedded memory (Kbits)
- 66 Embedded 18 x 18 multipliers
- 4 General-purpose PLLs
- 153 Maximum FPGA I/O pins
Configuration Status and Set-Up Elements
- On-board USB-Blaster circuit for programming
- FPGA Serial Configuration Device (EPCS)
Expansion Header
- Two 40-pin Headers (GPIOs) provides 72 3.3V I/O pins
- Two 5V power pins, two 3.3V power pins and four ground pins
- One 26-pin header provides 16 3.3V digital I/O pins and 8 analog input pins to connect to analog sensors, etc
Memory Devices
- 32MB SDRAM
- 2Kb I2C EEPROM
General User Input/Output
- 8 green LEDs
- 2 debounced push-buttons
- 4 dip switches
G-Sensor
- ADI ADXL345, 3-axis accelerometer with high resolution (13-bit)
A/D Converter
- NS ADC128S022, 8-Channel, 12-bit A/D Converter
- 50 ksps to 200 ksps
Clock System
- On-board 50MHz clock oscillator
Power Supply
- USB Type mini-AB port (5V)
- Two DC 5V pins of the GPIO headers (5V)
- 2-pin external power header (3.6-5.7V)
Connectivity

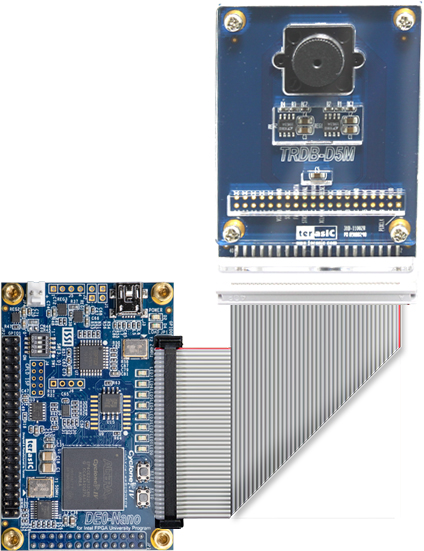

Connect D5M - Connect with 5-megapixel CMOS Sensor (D5M)

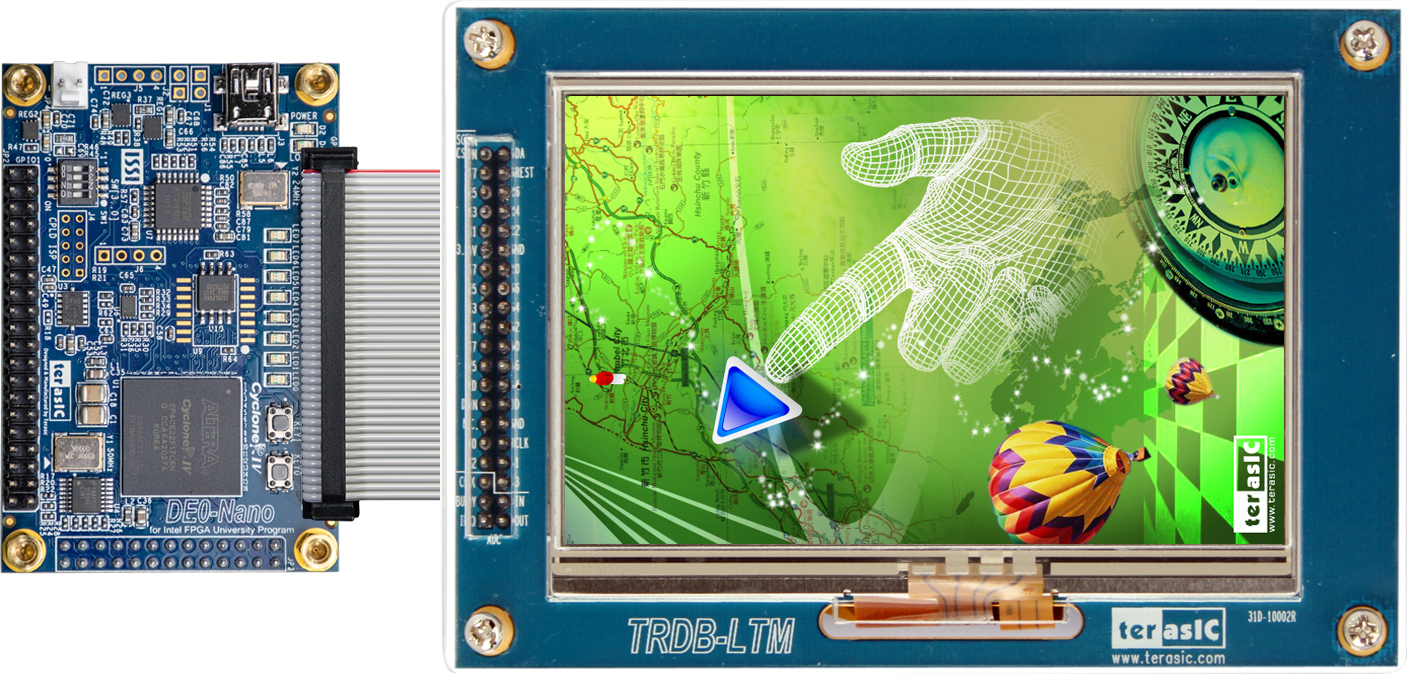

Connect LTM - Connect with LCD Touch Screen Module (LTM)
相關文件
配件可能與本網頁所示的不完全相同
Download
Documents
| 標題 | 版本 | 大小 | 日期 | 下載 |
| DE0-Nano User Manual | 2.3 | 9,395(KB) | 2021-03-10 |
CD-ROM
| 標題 | 版本 | 大小 | 日期 | 下載 |
| DE0-Nano CD-ROM | 1.2.8 | | 2021-03-10 | |
| DE0-Nano Control Panel | 1.4.0 | | 2018-12-18 | |
| DE0-Nano System Builder | 1.0.3 | | 2017-04-28 | |
