產品說明0

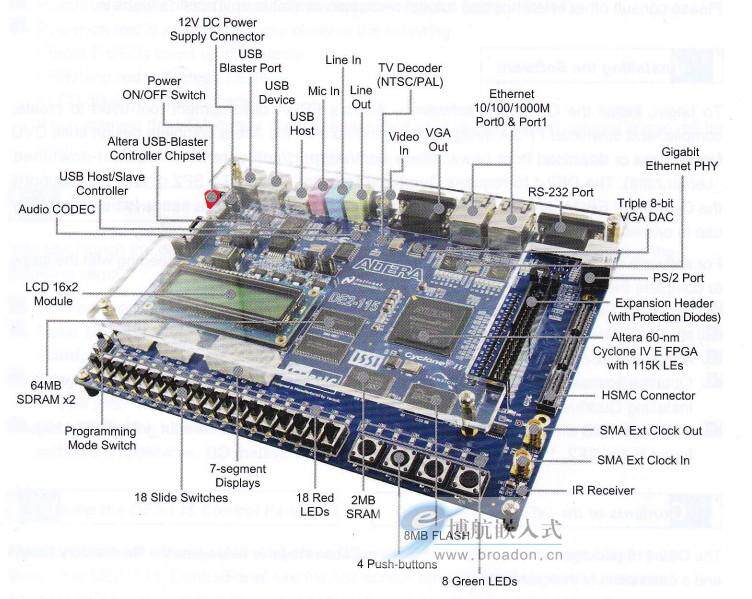

The DE2-115 Board
Cyclone? IV EP4CE115
- 114,480 logic elements (LEs)
- 3,888 Embedded memory (Kbits)
- 266 Embedded 18 x 18 multipliers
- 4 General-purpose PLLs
- 528 User I/Os
配置芯片與USB Blaster電路
- EPCS64 配置芯片
- 內建USB Blaster電路
- 支持JTAG與AS模式
內存
- 128MB (32Mx32bit) SDRAM
- 2MB (1Mx16) SRAM
- 8MB (4Mx16) Flash with 8-bit mode
- 32Kbit EEPROM
滑動開關和LED指示器
- 18 個滑動開關和4個按鈕
- 9 個綠色LEDs, 18個紅色LEDs
- 8 個七段顯示器
Audio
- 24-bit CD 質量編碼器與解碼器
- 輸入、輸出與麥克風輸入接頭
Display
On-Board Clocking Circuitry
- 3 個50MHz振盪器時鐘輸入
- SMA 接頭(external clock input/output)
SD Card Socket
- 支持SPI以及SD 1-bit兩種SD Card讀取模式
2 個千兆以太網接口
- 高度集成的10/100/1000M網絡芯片
- 支持工業以太網IP核

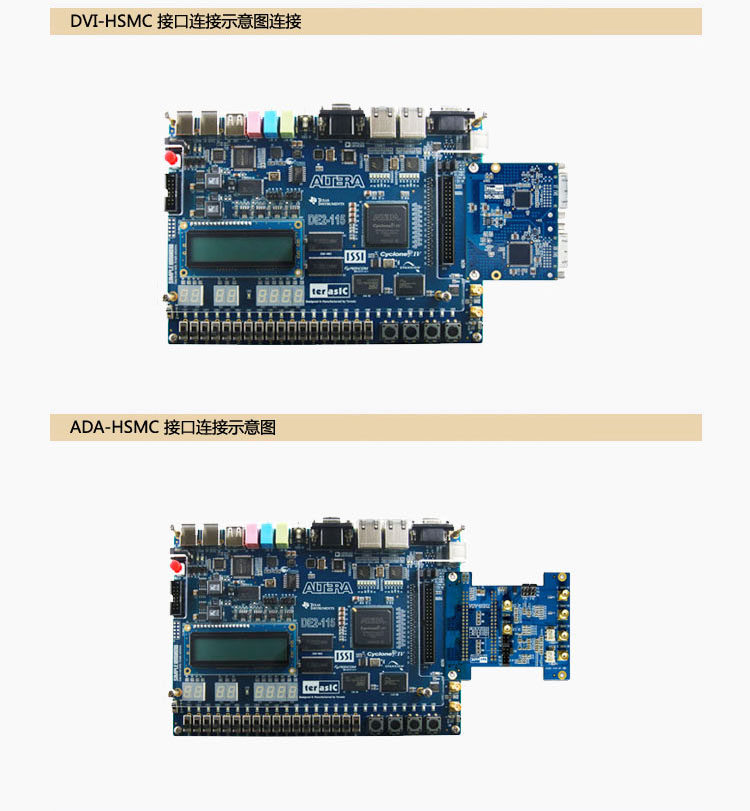

172-pin High Speed Mezzanine Card (HSMC)
- 用戶可配置的I/O標準（電壓標準：3.3/2.5/1.8/1.5V）
USB Type A and B
- 支持USB 2.0標準的USB主/從控制器
- 支持全速和低速數據傳輸
- 立即可用的PC端驅動程序
40 引腳GPIO擴充槽
- 用戶可配置的I/O標準（電壓標準：3.3/2.5/1.8/1.5V）
VGA 輸出
- VGA DAC (high speed triple DACs)
DB-9 Serial Connector
PS/2 Connector
Remote Control
TV-in Connector
- TV 全制式解碼芯片（NTSC/PAL/SECAM）
Power
- 桌面型DC適配器
- 開關型降壓穩壓芯片LM3150MH
