Core429I 核心板 基於STM32F429IGT6主控芯片
價格(含稅)NT$3,450
運費NT$60
條碼5845
產品說明0
產品簡介
Core429I是一款基於STM32F429IGT6為主控芯片的核心板，它的最大特點是：
板載MCU的最基本電路，包括晶振電路，USB電源管理電路，USB接口等
板載64MBIT的SDRAM
引出了所有I/O資源
帶JTAG/SWD調試下載接口

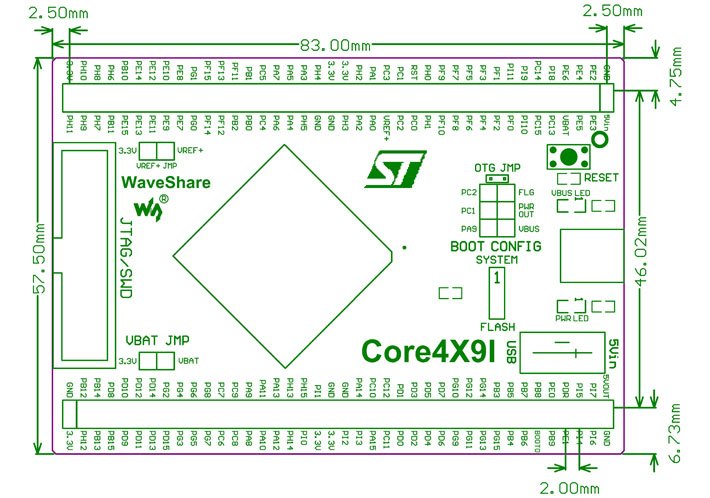

排針間距2.0mm，體積較小，適合接入用戶系統
----------------------------------------------------------------------------
介紹
[ 芯片簡介 ]
STM32F429IGT6
內核：Cortex-M4 32-bit RISC；
特性：單週期DSP指令；
工作頻率：180MHz，225 DMIPS/1.25 DMIPS/MHz；
工作電壓：1.8V-3.6V；
封裝：LQFP176；
存儲資源：1024kB Flash， 256+4kB SRAM；
資源：6 x SPI，4 x USART，4 x UART，2 x I2S，1 x SAI，3 x I2C；
1 x FMC，1 x SDIO，2 x CAN；
1 xLCD-TFT；
1 x USB 2.0 FS/HS控制器（帶有專用DMA）；
1 x USB HS ULPI（用於外接USB HS PHY）；
1 x 10/100 Ethernet MAC；
1 x 8 to 14-bit攝像頭接口；
3 x AD（ 12位，1us，分時24道），2 x DA（12位）；
調試下載：支持JTAG/SWD接口的調試下載，支持IAP。
IS42S16400J
1梅格位x 16位×4銀行（64兆位）的SDRAM。
AMS1117-3.3
3.3V穩壓器件。
MIC2075
USB電源管理器件。
[ 其它器件簡介 ]
"5Vin"或"USB"供電選擇開關
切換到上面，選擇USB供電；
切換到下面，選擇5Vin供電。
BOOT狀態設置開關
可設置BOOT0的狀態。
（BOOT1極少需要被使用，可通過配套的連接線修改其狀態）
電源LED
VBUS LED
復位按鍵
8M晶振
32.768K晶振
可供內置RTC使用，或用以校準。
[ 接口簡介 ]
JTAG/SWD接口
支持下載與調試。
USB接口
作為Device：通過連接線，與計算機進行USB通信。
作為Host：通過轉接線，U盤等USB設備。
MCU引腳接口
引出VCC、GND及所有I/O，方便與外設進行連接。
5Vin輸入接口
當USB作為HOST/OTG時，需要輸入5V電源。
[ 跳線/開關說明 ]
USB OTG/HOST跳線
短接跳線：使用USB OTG/HOST時跳上。
斷開跳線：不影響I/O。
VBAT選擇跳線
短接跳線：採用系統供電；
斷開跳線：可將VBAT接入外部電源，如電池。
VREF選擇跳線
短接跳線：VREF+接入VCC；
斷開跳線：可自定義VREF+。
-----------------------------------------------------------------------------
配套資料
包括如下內容：
原理圖
示例程序（C程序、μC/OS-II）
STM32開發軟件（KEIL等軟件）
STM32器件手冊
STM32開發資料
標準版配置
Core429I開發板x1
USB連接線(mini) x1
軟件光盤x1
問與答
目前沒有任何商品問答！
本商品上架日期：2013-05-07.
