配置清單

• FT232 USB UART板（type-C） ×1
• 5PIN排針+ 5PIN排座x2 × 1
• 杜邦線散頭6PIN轉自定義 × 1

謹防假冒

已發現市面上有此產品的假冒偽劣品，使用劣質材料，沒有測試。敬請注意！
可聯繫我們，確認你在其他網店瀏覽的或已購買的是否為正品。
更多信息請參見打假聲明。。

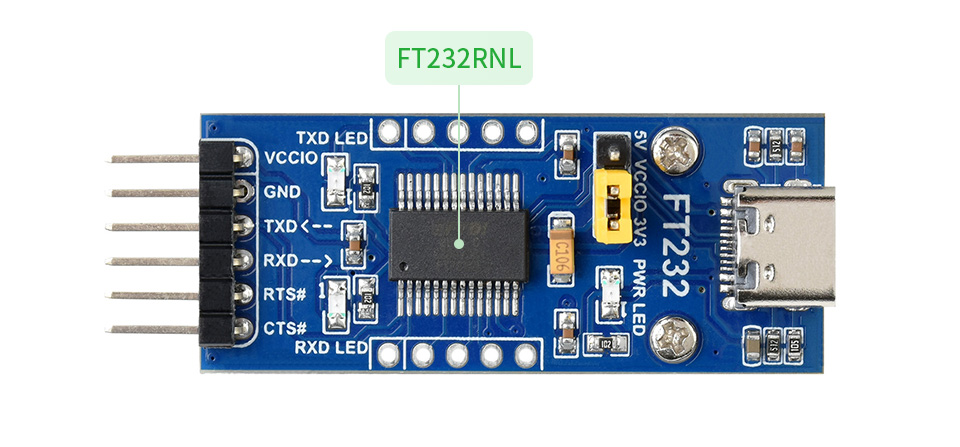

產品特性：

• 採用FT232RL 芯片
• 支持Mac OS、Linux、Android、WinCE、Windows 7/8/8.1/10/11...
• 支持通過跳線帽設置VCCIO 3 種供電方式
  • VCCIO - 5V：5V 對外供電
    VCCIO - 3.3V：3.3V 對外供電
    不接跳線帽：由外部供電（支持3.3V ~ 5V）
• 板載3 個LED 指示燈：TXD、RXD、PWR
• TXD、RXD、RTS#、CTS# 均採用彎排針引出
• 其餘功能PIN：預留焊盤（可上插或下插接入用戶系統；PIN 間距支持插入萬用板）

【接線說明／使用說明】：（以接入MCU為例）

• VCCIO：輸出3.3V/5V (模塊由Type C 供電，須將跳線帽跳到3.3V/5V)
• GND：接GND
• TXD：接MCU.RX（信號流向：MCU.RX << FT232 << PC.TX）
• RXD：接MCU.TX（信號流向：MCU.TX >> FT232 >> PC.RX）
• RTS：接MCU.CTS（信號流向：MCU.CTS << FT232 << PC.RTS）
• CTS：接MCU.RTS（信號流向：MCU.RTS >> FT232 >> PC.CTS）

注意：該模塊為Type C 轉TTL 電平，切勿直連RS232 電平，以免燒壞模塊
