另一款的說明：
(5pcs)STM32F103C8T6最小系統板 單片機 核心板 STM32 ARM http://twarm.com/commerce/product_info.php?products_id=14786
STM32F103C8T6系統板單片機核心板STM32 ARM
資料：http://pan.baidu.com/s/1o8J5XCQ
http://yunpan.taobao.com/s/2mwUyMksXO
STM32F103C8T6 最小系統核心板
產品簡介
這是一款基於 STM32F103C8T6 為主芯片的 ARM 核心板，有如下特點：
1、板載了基於 MCU 的最基本電路，如晶振電路、 USB 電源管理電路和 USB 接口等。
2、核心板引出了所有的 I/O 口資源。
3、帶有 SWD 仿真調試下載接口，該接口最少需要 3 根線就可以完成調試下載任務，相比傳統的 JTAG 調試有不少的好處，在這裡插一句，JTAG現在大有要淘汰的趨勢，例如ST新出的M0系列的MCU只保留了SWD調試接口，JTAG直接被取消了
4、外形尺寸只有傳統的 DIP40 封裝（例如 AT89S52 ）的大小，目前還未在淘寶上發現比我們更小的同規格的核心板。
5、使用了目前智能手機所使用的 Mirco USB 接口，使用方便，可做 USB 通訊和供電。
6、針對 STM32 RTC 不起振的問題，我們採用了官方建議的低負載 RTC 晶振方案，並使用了愛普生品牌的晶振，而沒有使用廉價的圓柱晶振。
7、配有優質的 1*40/2.54mm 間距的單排排針，確保導電接觸優良，方便用戶將核心板放置到標準的的萬用板或者麵包板上。排針默認不焊接，用戶可以根據自己的需要選擇焊接方向。
芯片簡介：
1、STM32F103C8T6
- 封裝類型：LQFP；
- 引腳個數：48；
- 內核：Cortex -M3 ；
- 工作頻率：72MHz；
- 存儲資源：64K Byte Flash ，20KByte SRAM；
- 接口資源：2x SPI，3x USART，2x I2C，1x CAN，37x I/O口，
- 模數轉換：2x ADC（12位/16通道）
- 定 時器：3個普通定時器 1個高級定時器
- 調試下載：支持JTAG/SWD接口的調試下載，支持IAP。
2、RT9193：3.3V穩壓芯片,最大輸出300mA。

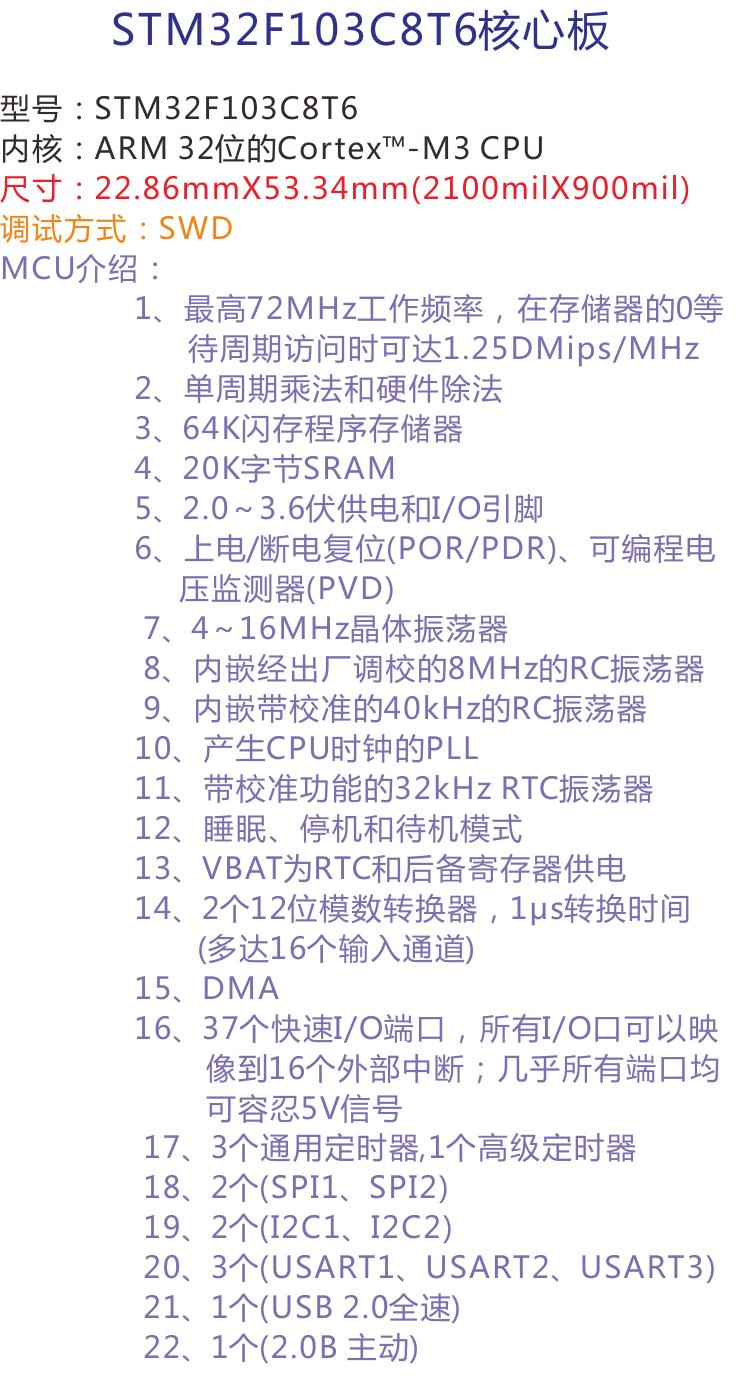

其他的MCU參數如下
接口簡介：
1、SWD接口：支持仿真、下載和調試。
2、Mirco USB接口：供電和USB通訊功能，不支持下載。
3、USART1接口：可以用於USART1進行下載程序，或者使用USART1進行通訊。
4、MCU引腳接口：引出所有I/O口引腳，方便與外設進行連接。
5、5V與3.3V電源輸入輸出接口：常用於對外供電，或與其他模塊進行共地處理
其他器件簡介：
1、電源LED(PWR):電源指示狀態，可判斷電源是否穩定。
2、用戶LED(PC13):便於I/O輸出測試或者指示程序運行狀態。
3、啟動跳冒選擇編程方式：（1、用戶閃存 2、SRAM 3、系統存儲器）。
4、復位按鍵：用於用戶復位芯片程序。
5、8M晶振：可通過倍頻設置使系統主頻為72MHz。
6、32.768KHz晶振：可供內置RTC使用，或用於校準。
產品圖片：
外形尺寸：
