產品說明4

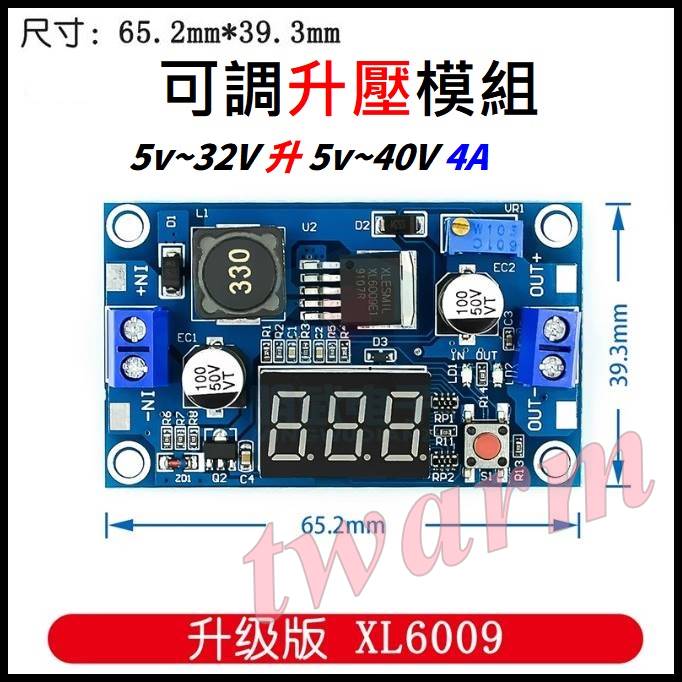

升级版 XL6009 可調升壓模塊，5V-32V 升 5V-40V 帶數字電壓表顯示 數顯
【升等版】優點：
採用內部高精度基準以及千分之一低溫飄的分壓採樣電阻，軟體做多重濾波處理使得採集電壓精度大大提高。
【按鍵功能】說明：
按鍵每按一次，數位管上顯示的電壓會在輸入與輸出電壓中切換。同時板子上的輸入LED與輸出指示LED也進行切換。
按鍵長按2秒可以關閉數位管。
【參數說明】：
１．超寬輸入電壓3V~32V（5V以下升壓工作正常，但數位管不工作），佳工作電壓範圍是5~32V ；
２．超寬升壓輸出電壓5V~40V ；
３．內建4A高效率MOSFET開關管，使效率達94% ；（LM2577電流僅3A ）
４．超高開關頻率400KHz ，可以用小容量的濾波電容即能達到非常好的效果，紋波更小，體積更小。 （LM2577頻率僅50KHz ）
５．附輸入顯示指示燈與輸出顯示指示燈，數碼管顯示輸入電壓時IN指示燈亮，數碼管顯示輸出電壓時OUT指示燈亮
【接線說明】：
- IN+ ：輸入正極
- IN- ：輸入負極
- OUT+ ：輸出正極
- OUT- ：輸出負極
〔其他說明〕：
XL6009是一款4A開關電流的高效能升壓（BOOST ）模組。本模組使用第二代高頻開關技術的XL6009E1為核心晶片，效能遠超代技術的LM2577 。XL6009升壓模組成本更低，性能更，LM2577模組即將被淘汰。
●帶接線端子，沒有烙鐵也可以方便使用，並且保留焊線接線點。
●具有過熱保護和短路保護功能
●尺寸：65 X39 X 厚度 14mm
●重量 24 g
〔技術參數〕：
模組性質：非隔離升壓（BOOST ）
整流方式：非同步整流
輸入電流：4A （），空載18mA （5V輸入，8V輸出，空載小於18mA 。電壓越高，空載電流越大。）
轉換效率：<94% （壓力差越大，效率越低）
開關頻率：400KHz
輸出漣波：50mV （電壓越高，電流越大，漣波越大）
負載調整率：± 0.5%
電壓調整率：± 0.5%
工作溫度：-40 ℃ ~ +85 ℃
外型尺寸：65mm * 39mm * 14mm （長*寬*高）
〔測試對比範例〕參考：
- 輸入5V 輸出12V 0.8A 9.6W
- 輸入7.4V 輸出12V 1.5A 18W
- 輸入12V 輸出15V 2A 30W
- 輸入12V 輸出16V 2A 32W
- 輸入12V 輸出18V 1.6A 28.8W
- 輸入12V 輸出19V 1.5A 28.5W
- 輸入12V 輸出24V 1 A 24W
- 輸入3V 輸出12V 0.4A 4.8W
【應用範圍】：本模組可應用在輸出電壓高於輸輸入電壓的升壓領域，如蓄電池、電源變壓器、DIY可調式穩壓電源、24V 車載筆計本電源、工業設備降壓、9v 轉 12V ，12V 轉 18V ，18V 轉 24V等
