Gravity: I2C BME680 環境傳感器 (VOC、溫度、濕度、氣壓) (SEN0248)

簡介

BME680環境傳感器是一款四合一MEMS環境傳感器，可測量VOC（揮發性有機物）、溫度、濕度、氣壓這四個參數，非常適用於監測空氣質量。由於採用了MEMS技術，該傳感器體積小、功耗低，因此也適用於低功耗場合，如可穿戴等。

DFRobot Gravity BME680環境傳感器採用Gravity I2C接口，即插即用，連線簡單方便；板載電源穩壓芯片和電平信號轉換芯片，兼容性好，可直接兼容3.3V和5V系統；預留了SPI接口，方便做擴展。本產品集成度高，可同時檢測四個環境參數，是氣象站、智能家居、物聯網、可穿戴等場景的理想選擇。

使用本產品，可迅速搭建出一套空氣質量檢測儀，當今空氣污染越來越嚴重，有毒物質超標的家具屢屢出現，因此是時候為自己的健康把關了。

Arduino BME680連接示意圖

特性

• MEMS型傳感器，體積小，功耗低，可靠性高

• 寬電壓輸入，兼容3.3V/5V控制器

• 高度集成的環境傳感器：溫度、濕度、氣壓和VOC，四合一環境參數監測

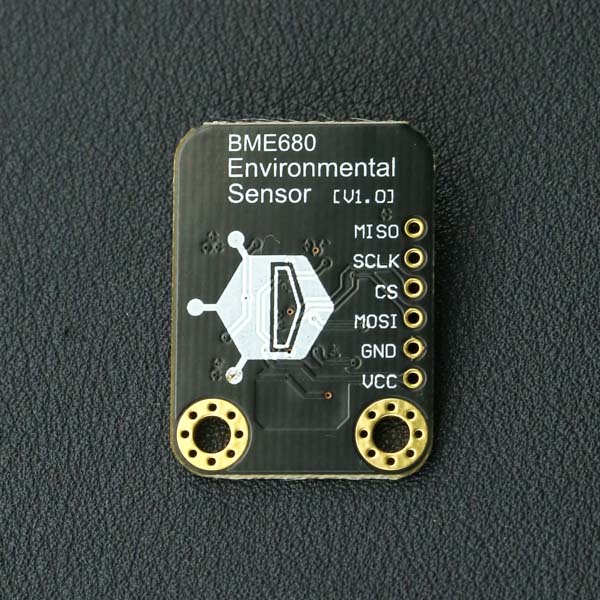

• Gravity I2C接口，即插即用，同時預留XH2.54 SPI接口供擴展

• 模塊尺寸小巧，方便安裝


應用

• 室內空氣質量監測

• 氣象站

• 智能家居

• 物聯網

• 可穿戴

技術規格

• 輸入電壓：3.3V-5.0V

• 工作電流：5mA（開啟VOC測量後，工作電流為25mA）

• 通信接口：Gravity I2C

• 預留接口：SPI

• 溫度測量範圍：-40℃~+85℃

• 溫度測量精度：±1.0℃(0~65℃)

• 濕度測量範圍：0-100%rH

• 濕度測量精度：±3%rH(20-80% rH 25℃)

• 氣壓測量範圍：300-1100hPa

• 氣壓測量精度：±0.6hPa(300-1100hPa 0~65℃)

• IAQ（室內空氣質量）範圍：0-500（值越大，空氣質量越差）（注意：IAQ算法只能在FireBeetle ESP8266上運行，推薦組合購買）

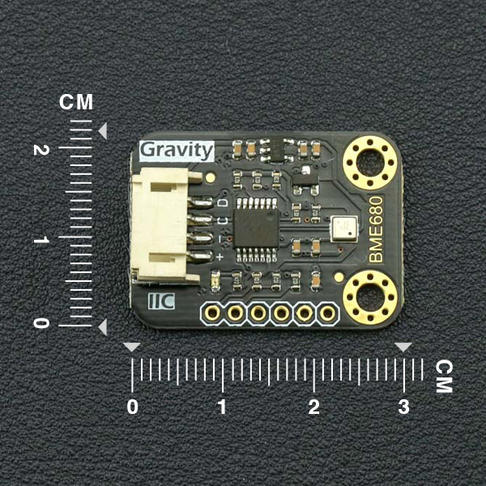

• 模塊尺寸：30 × 22(mm) / 1.18 x0.87(inches)

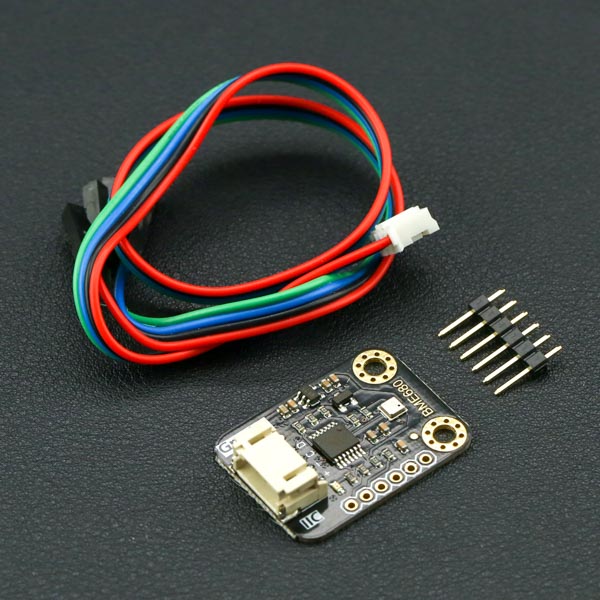

配送清單

• BME680 環境傳感器模塊 x1

• XH2.54-6Pin排針 x1

• Gravity-4P I2C傳感器連接線  x1
