產品說明0
Pi4 不能直接使用，需 另購 or 自備 USB公轉 USB公 線1條
【發貨清單】
- 1 x X850 擴展板（不包括樹莓派主板）
- 1 x USB 3.0線（60cm長）
- 1 x USB 連接頭＊（Pi4隊不上唷!!!）可參考（下面的圖，對接PI3）＊
- 1 x 螺絲包
【使用X850 mSATA SSD硬盤擴展板要用到的產品說明】
- X850擴展板（本產品）
- 樹莓派3B+/3B（須自備或本店購買）
- 2.5寸mSATA硬盤（須自備）
- Micro SD卡/ TF卡 （須自備或本店購買）
【產品描述】

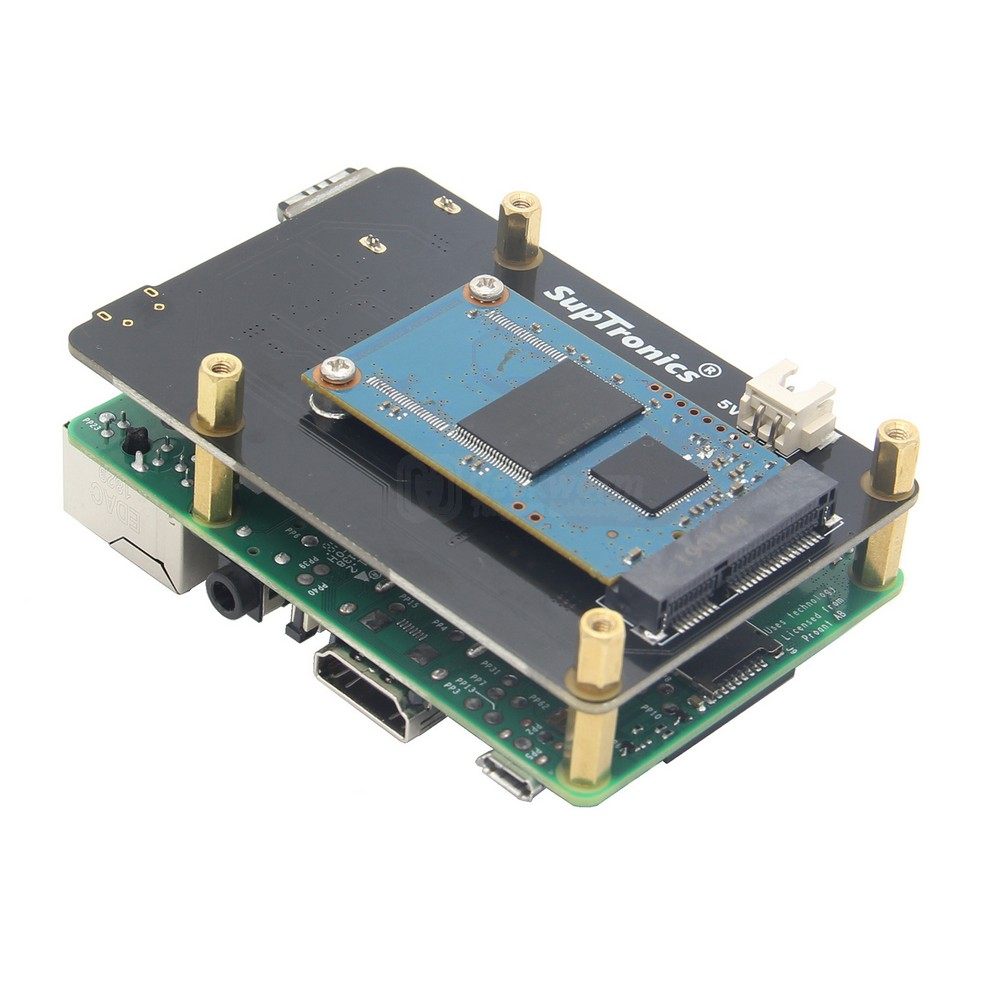

- X850僅支持MSATA SSD硬盤，為解決Raspberry Pi存儲問題而設計的擴展板。
- 適用於：Raspberry Pi 3B+/3B ；（另外適用於ROCK 64開發板）
- 操作系統： Raspberry Pi 任何操作系統
- 電源要求：Raspberry Pi 直接供電，無需外接電源；
【升級說明】
- 當使用X850作為啟動硬盤時，解決了重啟reboot不支持的問題；
- 支持安裝在樹莓派主板的下面；保留了GPIO的使用；實際上也可以安裝在樹莓派主板的上面（但需要使用m2.5x20的銅柱，從本店單獨購買；）
- 和樹莓派主板相同的尺寸
- 更換了供電方式（用Micro usb供電來取代GPIO供電,僅僅使用超大容量硬盤時才可能需要額外供電）
- 全部使用貼片加工工藝，產品質量更可靠；
【供電方式】通過樹莓派主板供電(僅當使用大容量硬盤時需要額外的供電)

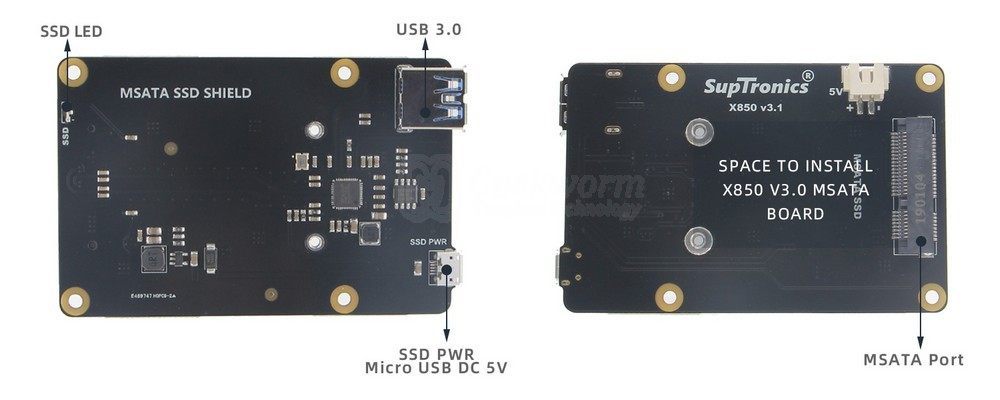

【特徵】
- 支持高達1TB mSATA SSD固態硬盤
- 支持硬盤系統安裝及啟動
- 預留Micro-USB電源插座以方便向大容量mSATA SSD 額外供電
- 樹莓派主板USB端口供電，無需額外外接電源
- 採用超高速USB 3.0轉SATA為6.0Gb/s的橋接控制器
- USB3.0 超高速連接PC或MAC進行數據傳輸
- USB2.0 高速連樹莓派進行數據傳輸
- 無需驅動，完全兼容樹莓派
- 樹莓派理想的存儲擴展方案
- 特製USB端口連接板，無需任何線纜連接
- 易於自己動手組裝

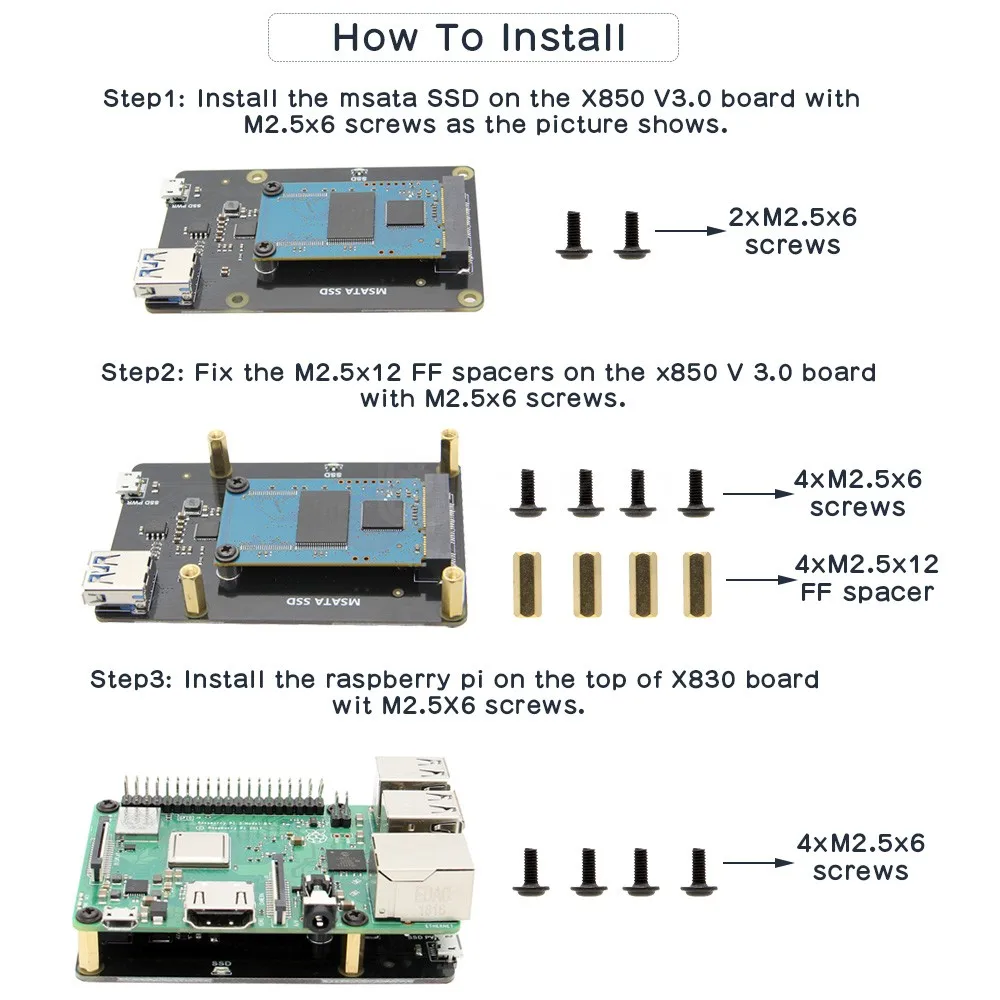

〈舊版介紹，安裝步驟〉
【X850擴展板只適用於下圖所表示的mSATA SSD硬盤】
相關文件
【常見FAQ】
Q1:如果無法識別怎麼辦；
A1:請確保所有硬件安裝正確，請參考安裝指南；
A2:嘗試使用藍色USB線更換USB連接頭，檢查是否是USB連接頭問題；
A3:請取出您的SSD卡並檢查樹莓派是否能找到該設備；
A4:請檢查您的樹莓派固件，或使用其他樹莓派進行嘗試。因為在下載過程中可能會發生一些錯誤。
Sample：MD5:42E99CA1A035B36A283CFFAB0A8D5C23sha1:1b3732124d939edb3dcfae3031c222b0de82249
CRC32：A06F437
請檢查以上驗證碼（MD5碼或SHA1碼等）以檢查您的圖像文件是否完整。您可以使用MD5工具來獲取它；
Q2:是否可以關閉X850板上的LED指示燈？
A:不能，X850板上的LED不支持關閉，如果光線在黑暗中受到影響，您可以使用一些膠帶覆蓋LED。
【用戶手冊常見問題】
1.如何檢測X850 mSATA擴展卡設備？
請嘗試如下圖：
2.安裝了硬盤驅動器後，您是否可以消除對Micro SD卡的需求並直接從驅動器啟動？
根據規範，Raspberry Pi默認情況下會搜索MicroSD卡中的引導扇區，有一些方法可以最大程度地減少依賴性，因為一旦加載引導，就將控制權傳遞給輔助存儲（mSATA / USB / etc），但引導始終通通過MicroSD .. 3.請問這與華碩廷克局和華碩廷克局小號X850 V3.0的mSATA板的工作？
從理論上講，X850 V3.0主板可以與 ASUS Tinker Board和ASUS Tinker Board S一起使用，但是我們不對此Tinkerboard進行測試。
