產品簡介
【一句話自我介紹】
我是專為樹莓派設計的雙通道隔離型RS485擴展板,採用SC16IS752+SP3485方案,內置電源隔離、ADI磁耦隔離和TVS等保護電路。
我操作簡單,通過SPI接口即可控制兩路RS485通信,自動收發轉換,具有通信速度快、穩定、可靠、安全等特點,可適用於工業自動化等領域。
【我的特點】

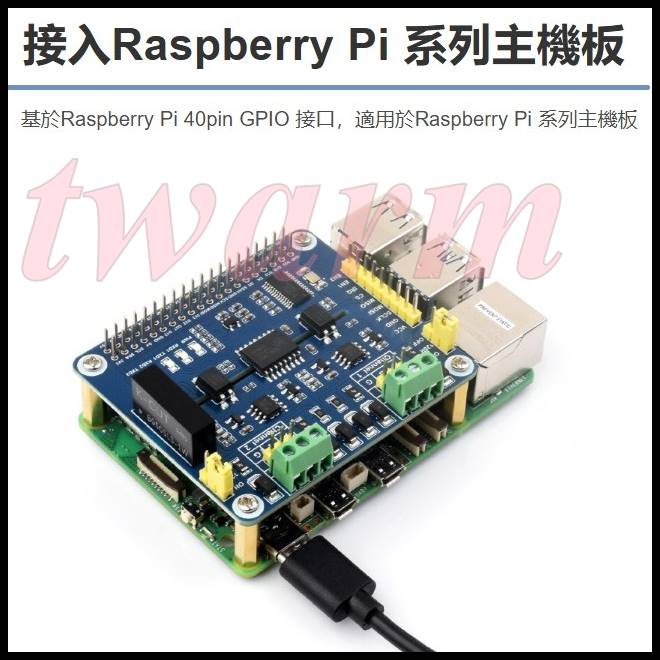

- 基於Raspberry Pi 40pin GPIO接口,適用於Raspberry Pi系列主板
- 採用SC16IS752與SP3485雙芯片組合方案,可實現SPI轉RS485,通信速率高達921600bps
- 支持手動或自動收發數據,可通過撥碼開關設置
- 板載TVS(瞬態電壓抑制管),可有效抑制電路中的浪湧電壓和瞬態尖峰電壓,防雷防靜電
- 板載自恢復保險絲和保護二極管,可確保電流和電壓穩定輸出,防過流過壓,提高抗衝擊能力
- 板載電源和串口收髮指示燈,方便查看模塊電源和通信狀態
- 引出SPI控制接口,方便接入Arduino等主控板
- 提供完善的配套資料手冊(C與python示例程序和用戶手冊等)
【我的參數】 - 串口擴展芯片:SC16IS752
- RS485收發器:SP3485
- 通信接口:SPI
- 通信速率: 300 ~ 921600 bps
- 工作電壓:3.3V / 5V
- 產品尺寸:65mm × 56.5mm
- 過孔直徑:3.0mm
資源簡介
[ 器件簡介 ] - SC16IS752擴展串口芯片
- ADUM1412數字隔離器芯片
- PC817光耦隔離
- SP3485 RS485收發器
- B0505LS電源隔離模塊
- RT9193-33電源芯片
- SMAJ12CA瞬態抑制二極管陣列
- 自恢復保險絲
- 狀態指示燈
PWR:電源指示燈 RXD/TXD:串口收髮指示燈 | [ 接口簡介 ] - Raspberry Pi GPIO接口
方便接入Raspberry Pi - RS485總線接口
- MCU控制接口
方便接入Arduino等主控板 [ 跳線說明 ] - 120Ω終端電阻切換
- 中斷管腳切換
- 工作模式切換
半自動:A=0,B=1 全自動:A=1,B=0 |
使用示例
注意: 本產品不包括示意圖中的樹莓派,如有需要,請另行購買。

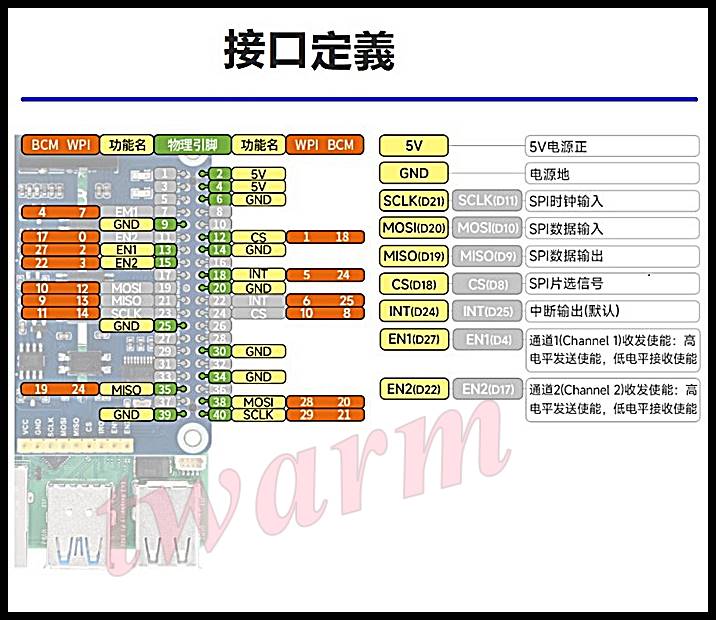

接口定義
功能引腳 | 樹莓派接口(BCM) | 描述 |
VCC | 5V | 3.3V/5V電源正 |
GND | GND | 電源地 |
SCK | P21 (SPI1 SCLK) | SPI時鐘輸入 |
MOSI | P20 (SPI1 MOSI) | SPI數據輸入 |
MISO | P19 (SPI1 MISO) | SPI數據輸出 |
CS | P18 (SPI1 CS) | SPI片選信號 |
IRQ | P24 | 中斷輸出 |
EN1 | P27 | 通道1(Channel 1)收發使能:高電平發送使能,低電平接收使能 |
EN2 | P22 | 通道2(Channel 2)收發使能:高電平發送使能,低電平接收使能 |
產品資料
資料包括:
下載路徑: www.waveshare.net/wiki/2-CH_RS485_HAT

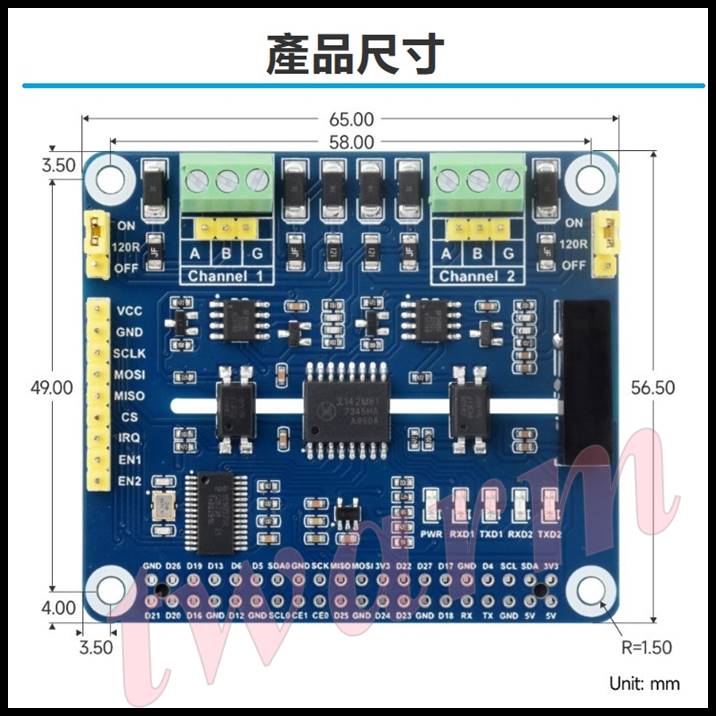

產品尺寸
