產品說明1
v2.0 版更新(2016.5.28更新，重要！拍前必讀！)
SAKS 2016年5月28開始發售的版本是v2.0版，在上個版本的功能基礎上做了全面的重新設計，由於幾乎是全部修改，GPIO與功能的對應關係改變，LED、數碼管增加了驅動IC，使得它們的使用方式也大為不同。因此舊的V1.X的教程不再適用於新版本的SAKS，各位收藏和期待了老版本SAKS的親們拍之前請一定要看清楚哦！！對比舊版本進行瞭如下調整和改進：
1. 增加了時鐘模塊
2. 改進了數碼管和LED的驅動方式，集成了相應的驅動芯片
3. 改進了功能引腳模塊，留出更多的GPIO可供擴展使用
4. 優化了整體佈局，使佈局更緊湊
5. 重新定義了LED的顏色和排布
6. 更換了部分元件供應商，品質優化
本產品尺寸與 Raspberry Pi 0 Raspberry Pi A+B+Raspberry Pi 2Raspberry Pi 3兼容，可直插安裝。
介紹

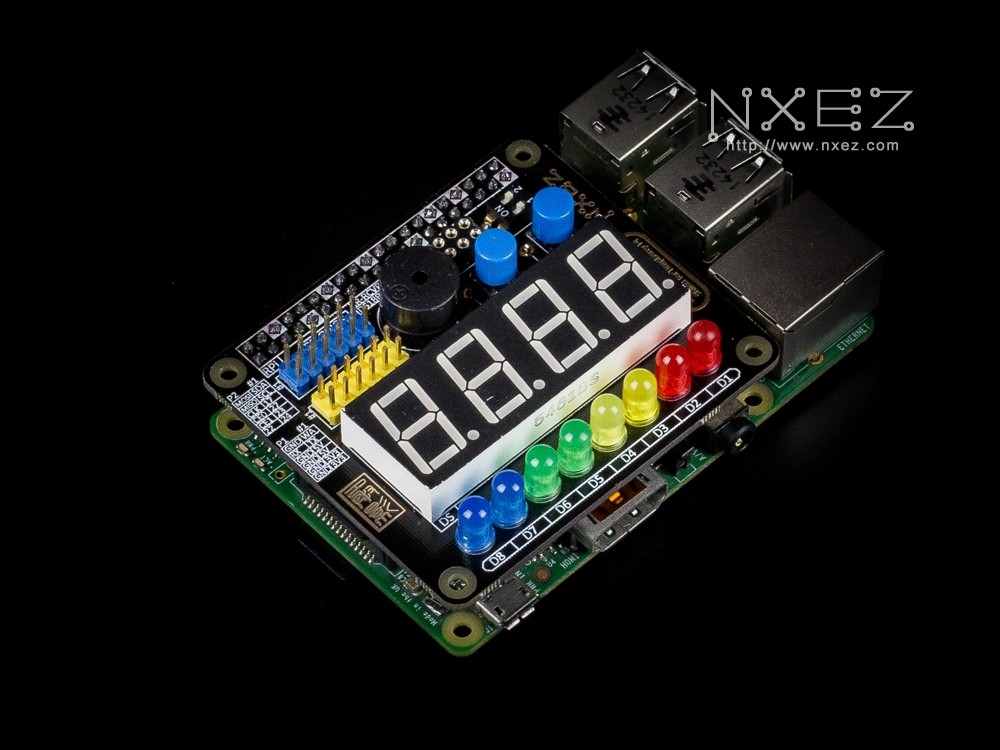

樹莓派瑞士軍刀擴展板（SAKS for RPi）是由一系列常用電氣元件經過精心構建而成的多功能擴展板，適用於40Pin GPIO口的樹莓派系列產品。您可以基於樹莓派主機和本產品開發出豐富的上層軟件，軟硬件結合，研發出功能豐富的應用。如果您是樹莓派學習者，也可以通過本產品全面、系統性地學習樹莓派以及GPIO方面的開發應用經驗。
規格
本產品型號是Swiss Army Knife Shield for Raspberry Pi (Apr 2016)。適用於擁有40Pin GPIO口的Raspberry Pi A+B+Raspberry Pi 2Raspberry Pi 3，以及其他兼容本產品的開發板。

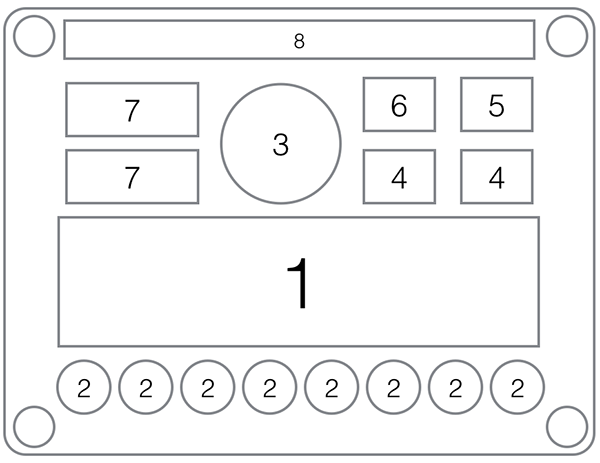

集成的功能元件如下：
1. 4位數碼管1個
2. LED 8個
3. 有源蜂鳴器1個
4. 輕觸開關2個
5. 2位撥碼開關1個
6. 2×3Pin 排座1個（專用傳感器接口）
7. 2×6Pin 排針2個（功能擴展接口）
8. 40Pin 排座1個或40Pin 排針1個

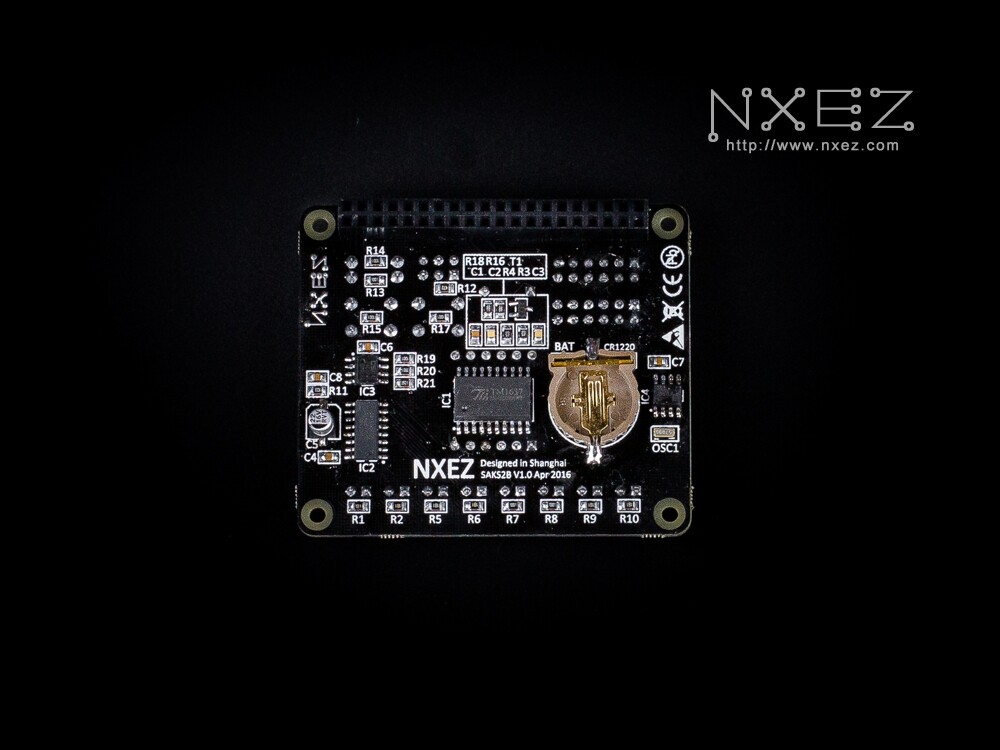

9. 時鐘模塊鈕扣電池座1個（背面）
特色
1. 本產品尺寸與Raspberry Pi A+B+Raspberry Pi 2Raspberry Pi 3 兼容，可直插安裝。
2. 常用功能器件的高度合理集成，整合更多功能單元。
3. 配備專用傳感器接口和功能擴展接口。
4. 集成時鐘模塊可防止樹莓派掉電時間被重置。
5. 專用芯片驅動數碼管（TM1637）、LED（74HC595），效率、效果兼備。
安裝和使用

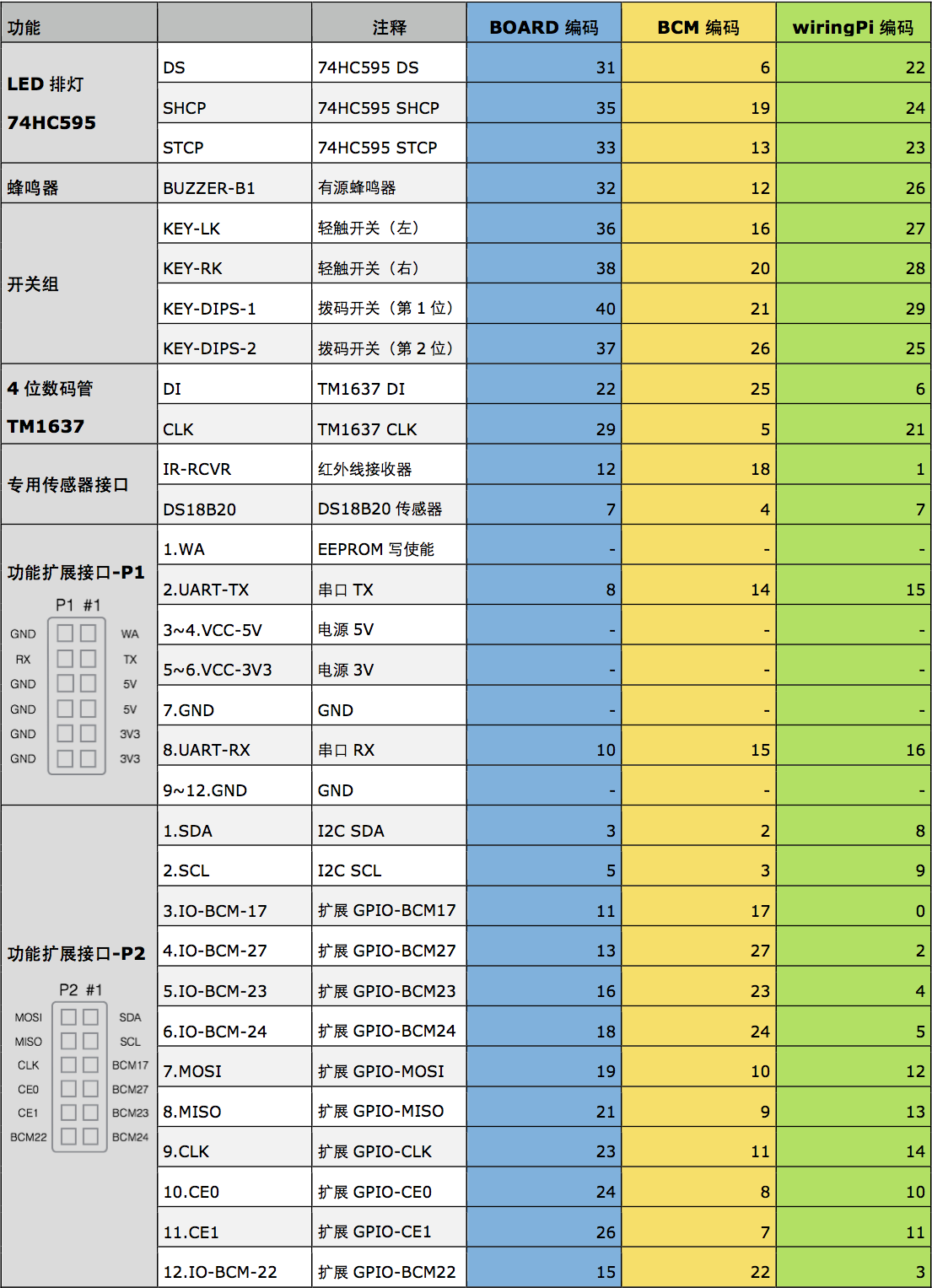

將樹莓派的40Pin排針正對並緩慢插入擴展板底部插座，均勻用力下壓直到排針被完全插入，即完成安裝。 使用擴展板前，請先了解樹莓派GPIO方面的基礎知識，並開始了解74HC595、TM1637等常用寄存器芯片的使用方法。有關擴展板詳細的GPIO排布，請參考附錄。
功能擴展接口
擴展板將串口、I2C、電源、GND以及未被佔用的GPIO口集合起來，以兩組2×6Pin排針方式引出，以方便進一步的擴展需求使用。
專用傳感器接口

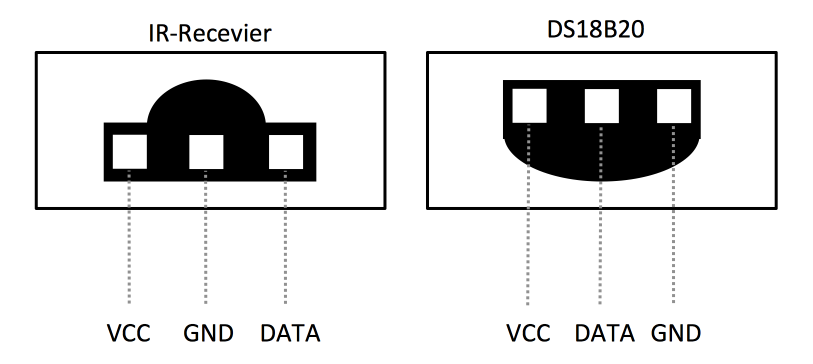

擴展板上有一組2×3Pin排座，專用於連接紅外線接收器和DS18B20溫度傳感器。如果您額外訂購了擴展板配套的紅外接收器和DS18B20溫度傳感器，請按照以下示意圖連接。
安插狀態俯視圖注意：連接不當可能會導致元件燒壞。
芯片控制
擴展板配備了兩組專用芯片，74HC595和TM1637，分別用於控制LED和數碼管。加入74HC595芯片驅動LED是為了減少LED對GPIO的佔用，將並行控制轉化為串行控制。而TM1637是數碼管專用的驅動芯片，能使數碼管的使用大大簡化，在樹莓派上的輸出狀態更穩定。為此您可能需要了解以上芯片的使用方法，可以關注我們的網站獲得相關支持。
包裝清單
1. SAKS 擴展板1個
2. 說明書1個
3. 按鍵帽2個
4. DS18B20 溫度傳感器1個
5. 紅外線接收器1個
注意事項
1. 請勿觸摸擴展板背面以免引起電路短路。
2. 在使用電源擴展單元時，請一定不要將VCC引腳和GND引腳直連，否則將可能導致樹莓派燒壞。
3. 使用專用傳感器時，請先仔細閱讀插入器件的引腳說明，以免產生元件燒壞的情況。
4. 安裝鈕扣電池時請注意電池極性，電池正極面朝外。操作時需謹防電池短路。
