產品說明4
※ 全 部 樹 莓 派 版 本 皆 適 用 ※
【自我介紹】
我是塊Raspberry Pi A+/B+/2代B的擴展板，具備8通道24位高精度ADC和2通道16位高精度DAC。
Raspberry Pi GPIO接口沒有AD/DA功能，如果你要用到高精度的AD/DA，那我將是不錯的選擇！
【我的特點】
- 板載ADS1256芯片，8通道24位高精度ADC（4通道差分輸入），30ksps採樣速率
- 板載DAC8552芯片，2通道16位高精度DAC
- 板載排針封裝輸入接口，可接入模擬信號，兼容微雪傳感器接口標準，方便接入各種模擬傳感器模塊
- 板載接線端子封裝輸入輸出接口，可接入模擬信號及數字信號，方便在各種場合使用
- 自帶AD/DA檢測電路，方便觀察實驗現象
資源簡介
| [ 擴展接口 ] | |
| | |
| 1. Raspberry Pi GPIO接口 | 9. DAC8552 |
| 方便接入樹莓派 | 16位高精度DAC，2通道輸出 |
| 2. AD/DA輸入輸出接口（接線端子） | 10. PWR LED |
| Arduino的ICSP接口 | 電源指示燈 |
| 3. AD輸入接口（排針） | 11. ADS1256 |
| 方便接入各種傳感器模塊（兼容微雪傳感器接口標準） | 24位高精度ADC，8通道（4通道差分輸入） |
| | [ 跳線說明 ] |
| [ 器件簡介 ] | 12. ADC測試跳線 |
| | 13. DAC測試跳線 |
| 4. 7.68M晶振 | 14. 電源配置跳線 |
| 5. LM285-2.5 | 15. ADC參考地設置 |
| 提供ADC芯片工作基準電壓 | AD單端輸入時，AINCOM為參考端，可接地 或外部參考電平 |
| 6. 光敏電阻 | |
| 7. LED輸出指示燈 | |
| 8. 10K電位器 | |
接口定義
| 引腳號 | 標識 | 描述 |
| 1、17 | 3.3V | 電源正(3.3V電源輸入) |
| 2、4 | 5V | 電源正(5V電源輸入) |
3、5、7、8、10、18、22、24、
26、27、28、29、32、36、38、40 | NC | NC |
| 6、9、14、20、25、30、34、39 | GND | 電源地 |
| 11 | DRDY | ADS1256數據就緒輸出，低電平有效 |
| 12 | RESET | ADS1256復位輸入 |
| 13 | PDWN | ADS1256 同步/關閉電源輸入，低電平有效 |
| 15 | CS0 | ADS1256片選，低電平有效 |
| 16 | CS1 | DAC8552片選，低電平有效 |
| 19 | DIN | SPI數據輸入 |
| 21 | DOUT | SPI數據輸出 |
| 23 | SCK | SPI時鐘信號 |
| 31、33、35、37 | GPIO | 外擴至傳感器接口 |
擴展板圖示

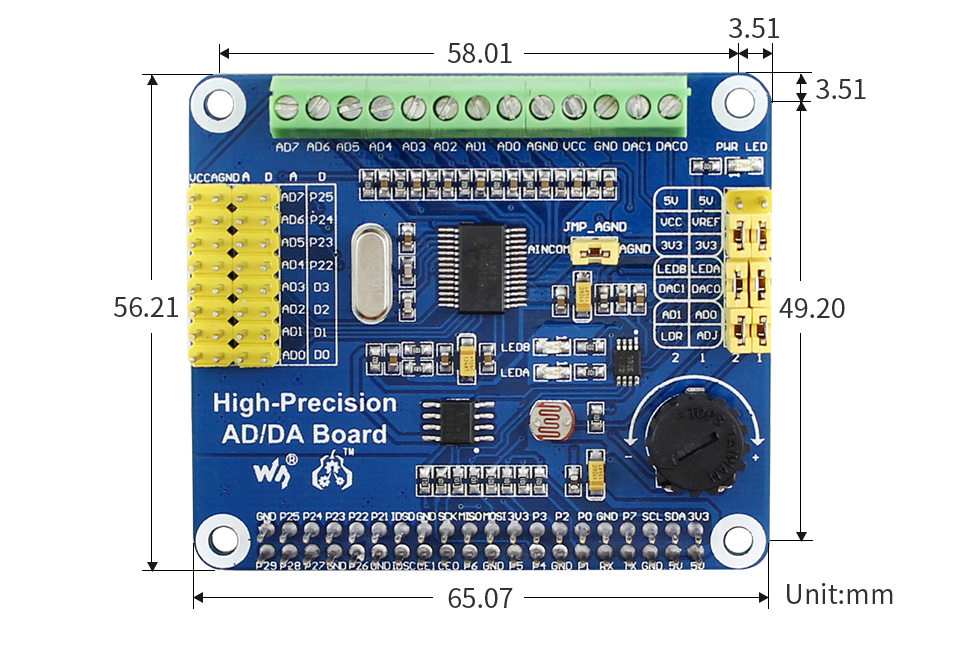

產品尺寸
詳細配置
- High-Precision AD/DA Board × 1
- RPi銅柱包(2PCS套) × 1
產品資料
路徑： www.waveshare.net/wiki/High-Precision_AD/DA_Board
