產品說明0
只適用於Raspbeerry Pi 4B
【產品描述】

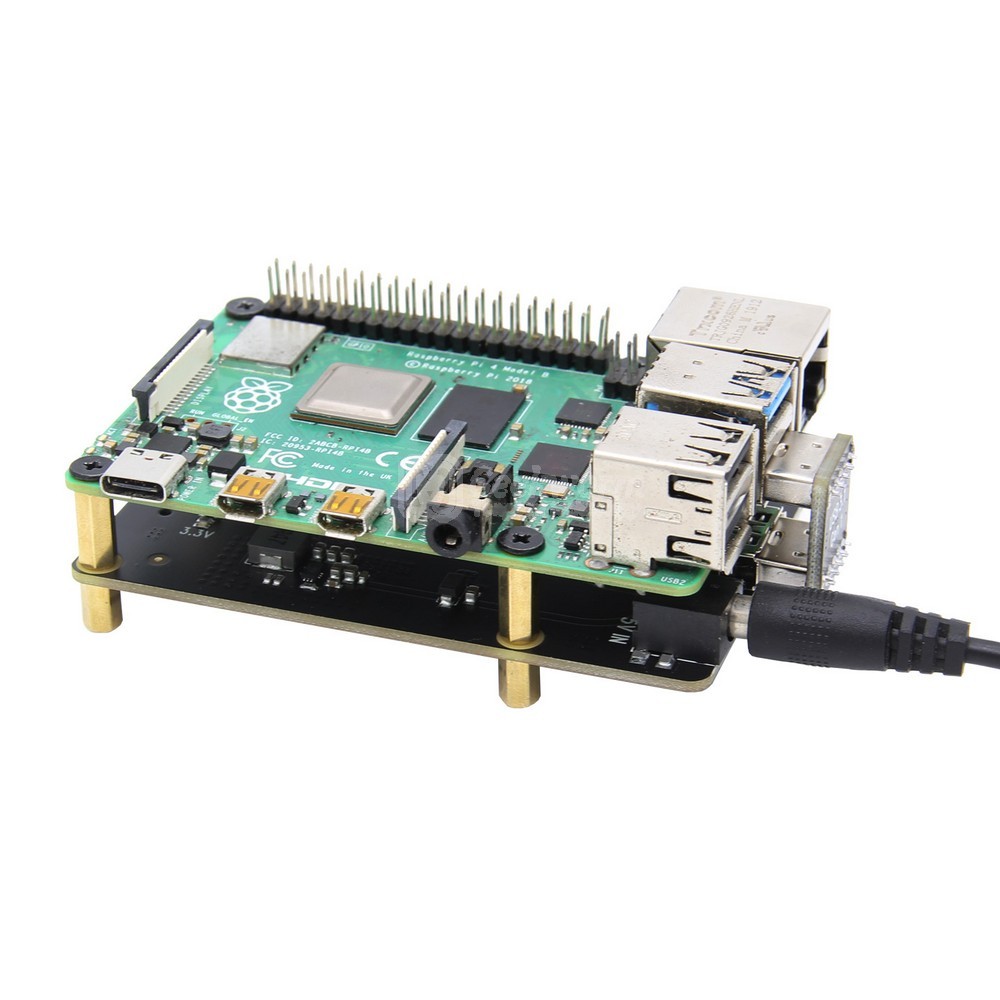

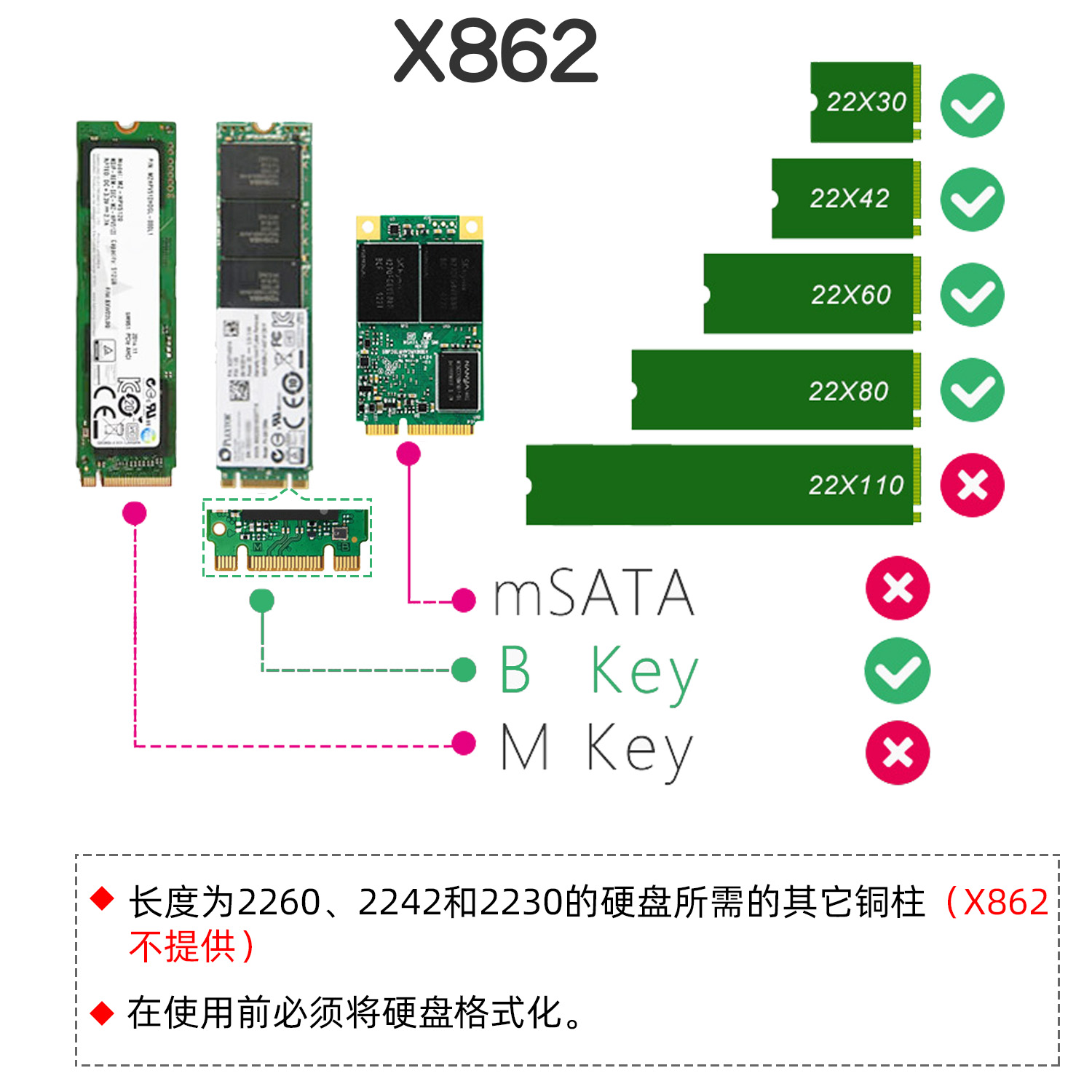

X862是一款用於Raspberry Pi 4 B的M.2 NGFF SATA SSD擴展版，它為rapiberry pi 4提供了一個完整的存儲解決方案。它支持多種M.2 NGFF SSD長度，包括：2280、2260、2242、2230。
X862 不適用於ROCK64 和 Raspberry Pi 3B + / 3B ，因為USB 3.0位置不同。如果要在Raspberry Pi 3B + / 3B或ROCK64板上使用M.2 NGFF SATA SSD，請參考X860。
【注意】
＊SSD長度為2260、2242和2230所需的其它銅柱（X862不提供）
＊需要MicroSD卡來強制Raspbian OS將HDD / SSD用於其“根”分區
＊不包括NGFF SATA SSD
＊僅兼容M.2 NGFF SATA SSD，不兼容NVMe M.2 SSD
＊與所有SSD一樣，新媒體必須在使用前進行格式化
＊SSD使用性能極高的存儲介質，在負載不足時會很熱
＊使用效率較低的閃存介質的較舊的SSD驅動器的性能可能不如較新的驅動器
【電源以及供電說明】
電源：
- 5Vdc +/- 5％，由Raspberry Pi通過USB端口供電
- 通過DC電源插孔或XH2.5連接器提供5Vdc，用於SSD的額外電源
端口和連接器：
- USB插座-USB 3.0 A型x1
- 電源輸入插孔5.5 * 2.5mm x1
- XH2.54 SSD電源輸入連接器x1
- 67針M.2連接器P = 0.5mm，H3.2mm，鍵B x1
【如何使用】
請參考我們的wiki：raspberrypiwiki.com/X862
【特點】
- 僅適用於Raspberry Pi 4-M.2 NVMe SSD Shield的理想存儲解決方案
- 支持多達2TB M.2 NVMe SSD固態驅動器
- 允許從HDD / SSD引導操作系統，以便更快地打開應用程序，進行網絡服務和文件複製（請參閱常見問題解答1）
- USB3.1 Gen1 5Gb / s連接可在Raspberry Pi 4上提供即插即用功能
- 從PC或Mac進行超快速數據傳輸（USB3.1 Gen2 10Gb / s，Gen1 5Gb / s，USB2.0 480Mb / s）
- 集成USB 3.1 Gen2至PCIe Gen3x2 10Gb / s橋控制器
- 集成高效降壓轉換器，最大3.3V，最大3.5A，可為SSD供電
- 外部自供電或USB總線供電
- 板載DC 55x25插孔和XH2.54連接器，用於額外的SSD電源
- LED紅色指示燈指示電源狀態，藍色指示燈指示驅動器狀態
- 特製的USB3.1跳線，可與Raspberry Pi連接-無需佈線！

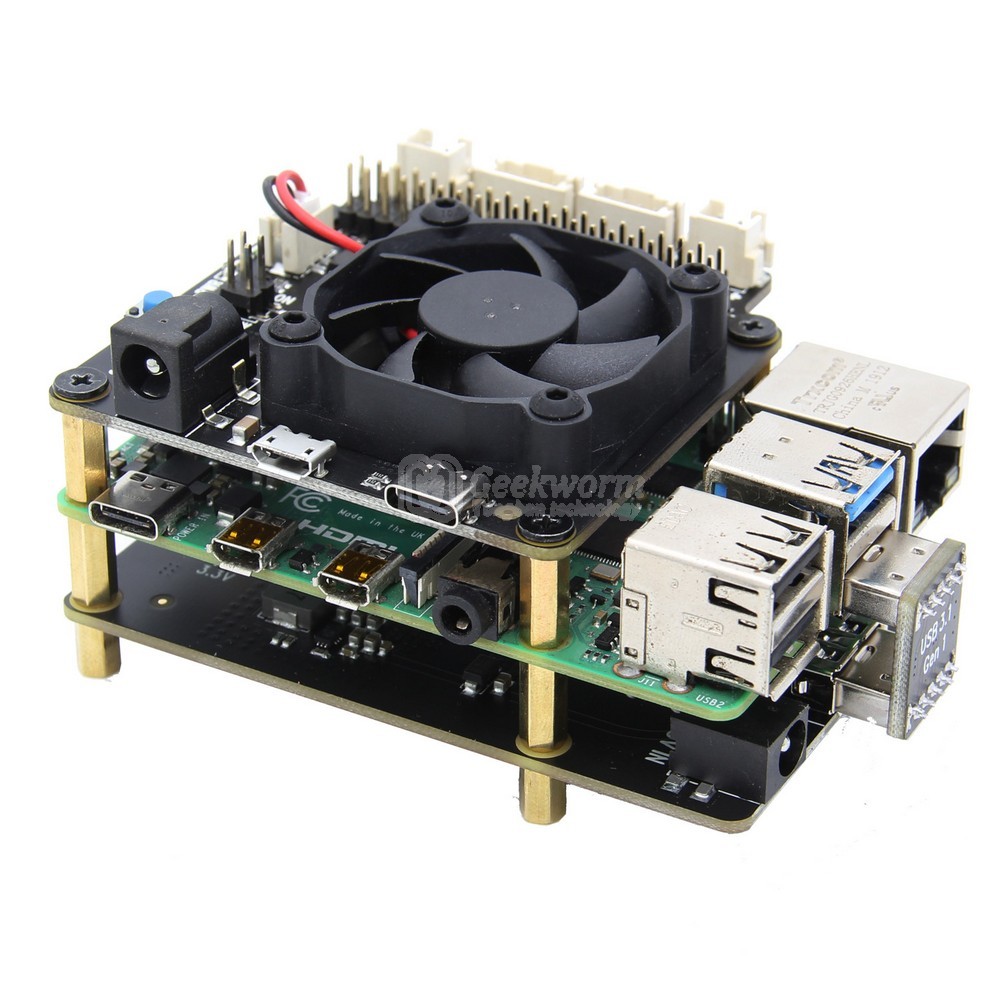

- 兼容X735 提供智能電源管理以及散熱功能
- 兼容X710 提供寬輸入電壓（6-36V）和智能電源管理功能
- 兼容X765 提供POE及寬電壓供電功能（POE，5V 5A）
- 兼容X725 提供智能電源管理，遠程電源開/喚醒，安全關機功能（18650 UPS，5.1V 8A，WOL）
- 兼容X728 提供不間斷電源（18650 UPS，5.1V 8A，智能電源管理）
-
