產品說明0
簡述：
在實際工作中碰到了需要隔離控制，並且電壓轉換的時候，會用到此模塊。
可以實現3.3V或者5V 控制3.3---30V 電壓等級的接口，實現控制端輸入高電平導通之後，
被控制端也會對地導通，端口由原來的高電平變為低電平，對於單片機或者PLC 的朋友，
只用判斷輸出口什麼時候是低電平就可以了。
光電隔離抗干擾能力強，後面可以實現很多不同器件的組合控制，比如三極管，MOS 管，
小功率繼電器模塊等。
如果是脈衝信號，請注意，817 的極限也就是3KHZ 以下，大於3KHZ 的控制信號請不要
使用本模塊，將會工作不正常。
模塊參數：
1、驅動端信號電壓：3.3-24V
2、輸出端電壓範圍：3.3-30V （
壓和電流是成反比的
3、通過跳線帽可以實現輸出端是高電位輸出還是拉低輸出。

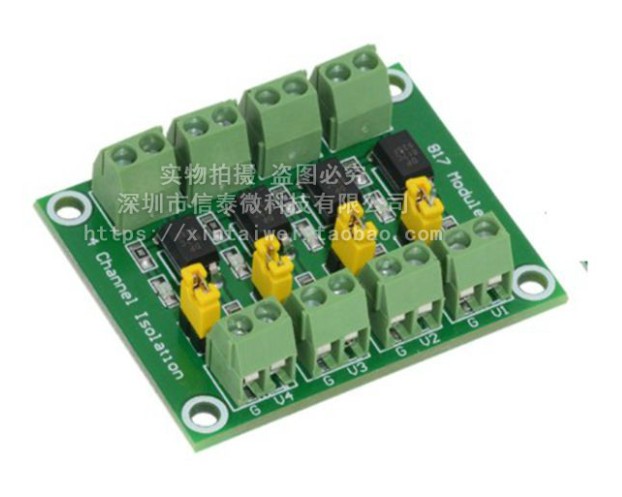

4、板子上面2 路/4 路817 均為獨立的，可以實現不同電壓的同時控制等
4路尺寸：
原理圖：
模塊特性：
1、可實現低電平驅動高電平，
2、使用此模塊可以給單片機IO 電壓進行
3、通過每路的跳線帽選擇，可以實現 跳線帽短接為輸出端負極
與電源負極（圖中的G）共接。
4、各路有 輸入端5V 高電平，3-5MA
電流即可驅動。
應用：
1 單片機輸出電平去驅動馬達電機等感性器件時做隔離作用抗干擾保護單片機部分電
路。
2 單片機輸出電平低，被驅動模塊驅動電壓高作電平匹配比如有的PLC 輸入要24V 電
壓可以用此模塊轉換。
3 用於反相器， 可將輸入的信號反相輸出。
4 用作高電壓檢測，比如：某傳感器輸出信號電平是12V 單片機電壓是5V 可以用此模
塊來隔離檢測。
