產品說明0
新版本
採用TOSHIBA 音頻超低噪聲信號管. 採用進口鉭電容.輸入輸出耦合電容.
供電範圍： AC單20V 至 AC 單24V 之間。
可以用雙10V 或雙12V AC串聯後，得到單AC20V。
採用了精密電壓基準源ONSEMI Motorola LM317T加OSCON高分子半導體電容
做為退耦濾波電容
再增加LC 大容量電感電容做為二級濾波。
有效降低電源噪聲。
(舊版本)
電路採用NAIM 英國 銘單端OTL 設計。
下面為單端前級+功放圖片，請欣賞：
http://twarm.com/commerce/product_info.php?products_id=3523
此單端前級放大倍數為：13倍
採用穩壓+ RC 濾波. 可直接接耳機無任何噪聲.
SN》100 DB

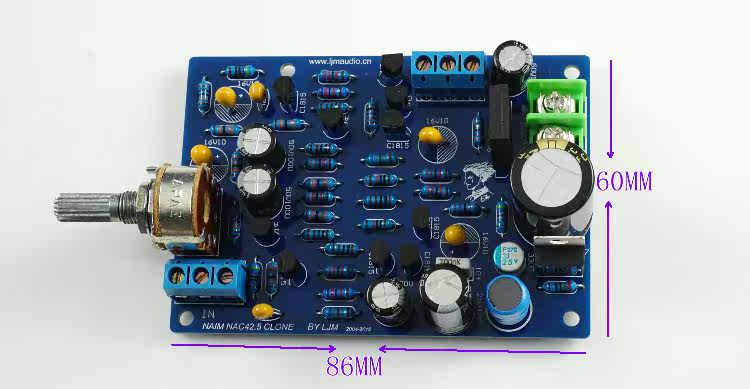

PCB面積為60*86 MM
電壓增益放大倍數=11倍
THD+N < 0.05%
頻率響應= 20HZ-20KHZ -0.2 DB
輸入阻抗330K
靜態工作電流22MA
濾波電容採用原裝松下FC 黑皮金字音頻電容
信號耦合電容採用美國進口直插鉭電容。
部分買家應用裝機圖示如下。
