產品說明1

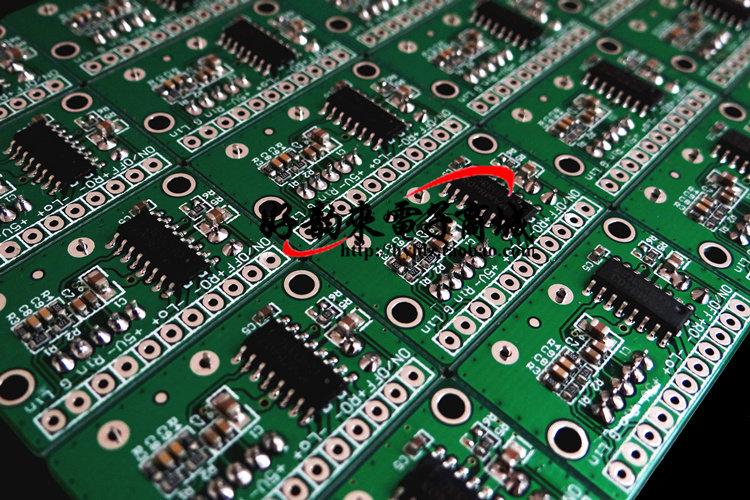

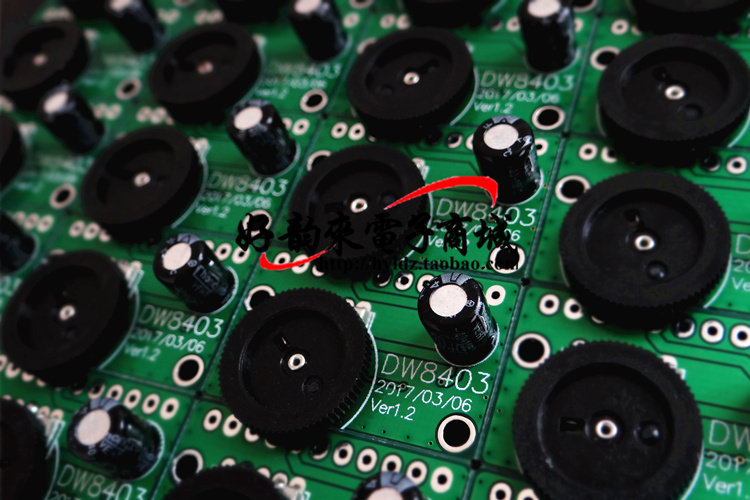

本功放板採用全SMT貼片工藝，大廠貼片加工，PCB尺寸為30毫米X19毫米，體積超小。可以適應各種迷你音響、MP3、MP4、電腦的改裝，享受DIY的樂趣。





                       3W+3W立體聲數字功放板產品說明書

                                  （使用前請認真閱讀）

      主要參數：



        供電電壓-------直流2V-5.5V 聲道數-------雙聲道



        輸出功率-------3W+3W（典型） 頻率響應-------100Hz-15KHz



        輸入阻抗-------2KΩ 輸出阻抗-------4Ω



       關斷電流------- <0.1μA 效 率------- >90%



       PCB尺寸-------31毫米X19毫米



注意事項：



電源電壓禁止超過極限電壓5.5V，使用電池供電時，請使用三節鹼性電池或四節充電電池，也可以用一節3.7V鋰電池或USB(手機充電器無法驅動此功放板)供電。禁止將電源反接。以免造成芯片永久損壞。



使用前請參照本資料將所有線路連接好，並檢查無誤後才可以通電，請不要空載通電，否則有損壞芯片的可能。



本功放芯片內置高增益電子音量控制，在調試時請將音量調到中間位置，調節音量時注意不要讓輸入信號過大而產生切割限幅，不要隨意更改電路元件的參數，以免造成芯片損壞。



* 本功放板最大瞬間動態電流可達1.2A，強烈推存使用電壓5V,電流1A以上濾波性能良好的電源供電, 電源線超過50厘米時，請在功放板上加470UF以上濾波電容提供電源緩衝。喇叭必須合理安裝，不要用沒有箱體的喇叭直接測試，否則達不到理想效果。



* 電源線要盡量粗，USB供電時最好使用USB供電專用線，（不推存使用手機數據線）如果用電腦USB供電，請使用兩條USB線供電（一個電腦USB端口僅能提供500mA電流），並在功放板上加2200UF以上濾波電容。請注意電容大小直接影響音質和音量，空間允許的情況下，請盡量用更大容量的電容。

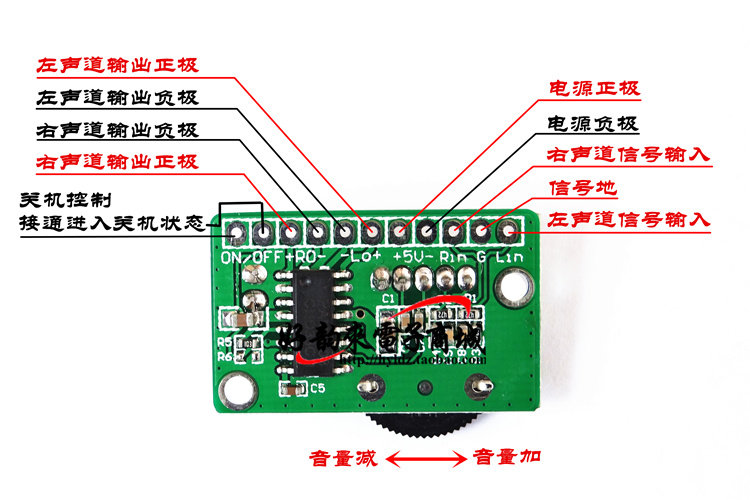

本電路輸出為cmos管BTL驅動方式，左右喇叭的負極不能夠接在一起，即接喇叭的4條線是完全獨立的，不允許共用。



 * 喇叭相位不可接反，否則音質會大打折扣。
