TPA3116D2 2.1低音炮 HIFI功放板12-24V（成品板）50W+50W+100W大功率 數字功放板
【TPA3116 2.1低音炮 功放板】
【商品詳情】：
這是一款使用直流單電源12-24V供電，使用TI公司TPA3116D2高性能數位功放晶片為核心，一片做並聯橋接低音聲道功率放大輸出，一片做左右聲道功率放大輸出。可支援100W(低音聲道) + 50W (左聲道) + 50W(右聲道) 三聲道輸出。
帶外接音源輸入接口，帶前級放大，低音分頻處理；低音音量、低音頻率、左右聲道音量、高音、開關/總音量，5個調整電位器。
寬工作電壓，省電型設計，效率高達90%以上。可使用性能良好的開關電源、筆記型電腦開關電源，還可以使用充電瓶，或車載電源等等. . .
開機防衝擊保護設計， 開機沒有POP爆音，要求高的請留意。
＊板子是已焊接好測試好的成品板，按圖接好喇叭箱，正確接上音源輸入，接上合適的電源，即可使用。
大散熱片，以確保在高電壓，高功率輸出狀態下使用散熱的需要。
用更大電流功率更大的屏蔽電感做輸出，性能更穩定音色更好。
〔功能操作〕使用說明：
- 電源可從DC插座1，或接線座2接入。

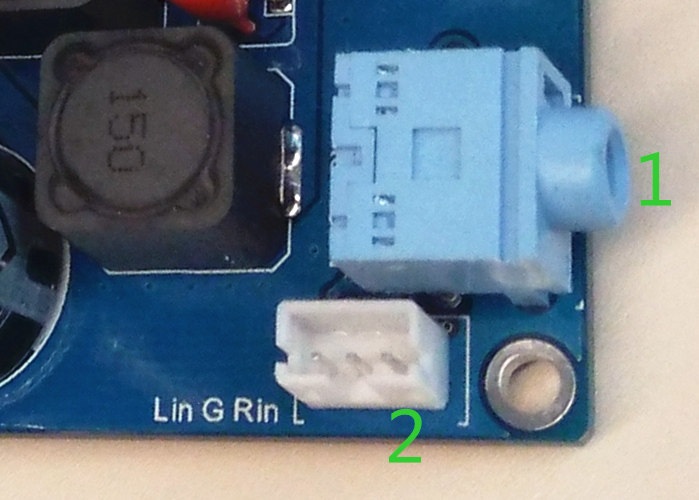

- 音訊可從3.5mm插座1，或3P插座2音訊輸入接口，如: 電腦、MP3播放器等。
- 低音音量電位器，可獨立調低音輸出音量。
- 左右聲道音量電位器，可同時調整至聲道輸出音量。
- 高音調整電位器，可調左右聲道高音增益輸出。
- 開關/總音量電位器，附開關可關閉擴大機/也可同時調低音及左右聲道輸出音量。
- 總音電位器預設出貨帶開關
- "Lin" -- 是音源左聲道輸入
- "G" -- 是音源公共地
- "Rin" -- 是音源右聲道輸入
- 音訊也可從"Lin G Rin" 插座輸入，如: 電腦、MP3播放器、解碼板音源等。
- "Vout" 電源輸出接口， 穩壓5V/120mA輸出，僅適合工作電流在120mA以內的設備使用。
- 電源可從DC插座1，或接線座2輸入。
- 3.5mm插座音訊輸入接口，如: 電腦、MP3播放器等。
- 喇叭輸出"+" 或 "-" 都是獨立的，不是共地輸出，不可以互相連接，也不可以和地連接，如連接後會出現聲音不正常。
- 喇叭輸出 "+" 或 "-" 接線要和喇叭上 "+" 或 "-" 對應連接，如有某一個接錯會影響聽覺效果。
主要【技術參數】：
- 外型尺寸:：101(寬) x 100(深) x (高) <30mm, 不包括電位器和插座突出部分
- 工作電壓範圍： 直流電DC11-24V
（電流3-4A ，或19-24V/4-5A ，如功率要求高20-24V/8-9A以上）
＊如使用交流(AC)變壓器電源，必須加整流濾波轉為直流(DC)電源，才可以 接用。注意：直流(DC)空載電壓不要大於25.5V(這個很重要) - 音頻輸入靈敏度： 600-800mV， 頻響範圍: 20Hz-20KHz，
- 喇叭阻抗: 左右聲道： 4-8歐／低音聲道： 2-8歐，
【輸出功率】:
這是符合上面的測試條件下，在儀器上實測試數據，輸出功率和電源電壓/電流，喇叭阻抗，音源輸入的大小都有關。電源電壓/電流足夠的情況下，通常電源電壓高些，相對輸出功率可做到大些。不同阻抗的喇叭，輸出功率也不同，通常喇叭阻抗小些功率也容易做到大些。對功率要求特別高的親們，拍貨前請先理解上面的參數。
【 建議接線方法(重要)】：
使用前先核對網頁圖的指示說明
>> 2. 接好喇叭線
>> 3. 接好音訊輸入線 >
> 4. 確認接線無誤，最後再插上電源！
若要變更接線或移動板子，必須先取下電源後再操作。
使用錯誤、線路焊點間短路、或零件腳間短路，都可能會引致晶片損壞。
【使用注意事項(重要)】：
＊〔關於電源選用〕：
板子是使用直流電源供電，有正負反接保護，正負接反不通電。
電源不允許錯誤接上喇叭輸出接口，這會引致功放晶片損壞。
最高工作電壓25.5V ( 注意: TPA3116 功放晶片最高工作電壓是26V )。
＊〔板子是使用直流電源供電〕，請使用性能良好的直流電源供電，如電源性能差可能會出現交流聲，或電流聲等情況… 特別是開關電源，請盡量選用帶接地端3腳插哪種，類似筆記本電腦哪種3腳交流插頭。注意：家用交流電排插須是有帶接地的，如不接地，有的開關電源可能出現電流聲等情況。特別是DIY新手，請留意！
＊如使用〔普通交流變壓器電源〕，必須加整流濾波後，才可連接使用。 (注意: 整流後空載電壓不要大於26V ) 。
【電源電壓/電流和喇叭】選用：
如對功率需求特別高，建議電源供應器用20-24V/8-9A以上。如電源電流不夠，在音量開大後會供電不足，可能會出現電源燈光變化或聲音不正常等情況，這個是DIY新手常遇到的。
喜歡DIY低音喇叭並聯用的親們，這款板低音聲道支持低阻喇叭，2個8歐並聯=4歐；2個6歐並聯=3歐。注意：並聯是2個喇叭的" + "接" + "，" - "接" - " 切勿接錯！
【喇叭輸出】接線：
喇叭輸出"+" 或 "-" 都是獨立的，不是共地輸出，不可以互相連接。也不可以和電源 "+" 或 "-" 連接，錯誤會聲音不正常或引致功放晶片損壞。
【關於音頻輸入】接線：
- 請盡量選用有屏蔽類型的線連接，以減少輸入連接所引致的雜訊和電流聲。
- 如連接線有開路或線間短路，會引致雜訊或電流聲，聲道沒聲音等狀況…
- 板子不要直接放在金屬表面或會導電的物體上，也不要放在有潮濕的物體上，這樣容易引致短路或出現感應電流聲等情況…
【關於聲音效果】：
音質效果和輸入音源的品質有關，也和配用的喇叭本身的性能有關。無論是高音、中音、低音都要有喇叭單元的支持才可做到。特別是超低音部分，如沒有低音性能良好的低音喇叭和箱體的配合，是無法做到很好的效果。
市面上的低音喇叭價有高有低，低音性能也有高低。如喇叭本身功率太小或喇叭本身低音性能差，都會影響到低音效果。或音量開大後，可能會出現聲音不正常等狀況，這也是DIY新手常遇到的。【注意：如低音喇叭用4寸，想做到6寸的效果；或用6寸是想做到8寸的低音效果，是無法做到的，除非使用的喇叭低音性能極高】如要求特別高的，又不是很了解喇叭配合使用的親們，請特別留意！
