產品說明0
中關村ZOL的評測：http://power.zol.com.cn/289/2894314_all.html#p2894336 （複製到瀏覽器打開）
本款直流電源板（型號：Z3-ATX-MCU）為支持寬電壓輸入的全新設計（在香港高登有售），峰值功率160W，採用微控制器（單片機，MCU）調整ATX時序，兼容性更強，適用於索泰、微星、華碩、Magic-Pro，ASROCK等品牌的ITX主板和部分Micro-ATX主板。
Z3-ATX-MCU是世界上首款支持16~24V寬電壓輸入的直插式單板DC-ATX電源模塊。它採用無風扇設計，絕對靜音，支持蓄電池輸入，是家庭娛樂電腦HTPC、迷你電腦和工控主機等的上佳選擇。
Z3-ATX-MCU電源板的主要特點有：
1.器件高品質：採用美國AVX鉭電容、美國Linear（凌特）、日本TDK和台灣YAGEO（國巨）等大廠的控制芯片、場效應管和電阻電容等。
2. 轉換高效率：典型負載電流下的效率高達92%，綠色靜音，環保無污染。
3. 生產自動化：貼片元器件全部採用自動回流焊機生產，非純手工焊接產品可以比擬。
4. 工作智能化：支持上電自啟動功能，無論是正常關機下的上電，還是非正常斷電下的再次上電，Z3-ATX-MCU電源板均可以實現自動開機啟動功能（需配合主板BIOS設置）。
5. 運行安全化：支持過壓保護，充分為你的主板安全著想。
技術參數
輸入電壓：DC 16~24V
產品型號：Z3-ATX-MCU
接口規格：24PIN標準ATX插座
轉換效率：92%
輸出功率：額定160W，峰值200W
過載保護：過壓保護
輸出電壓：5組，見表1
接口定義：輸入輸出接口定義見圖1
圖1：產品尺寸圖

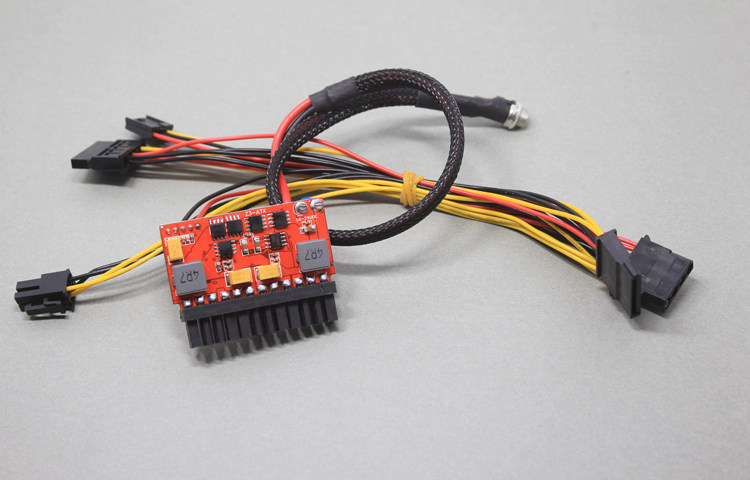

首先來看Z3-ATX電源板的整體圖，回流焊自動生產使得焊盤十分美觀。
線材為Z2的升級版，兩個SATA接口。
電源接口為：外徑5.5mm，內徑2.5mm，DC輸入線長度為34CM。
.
