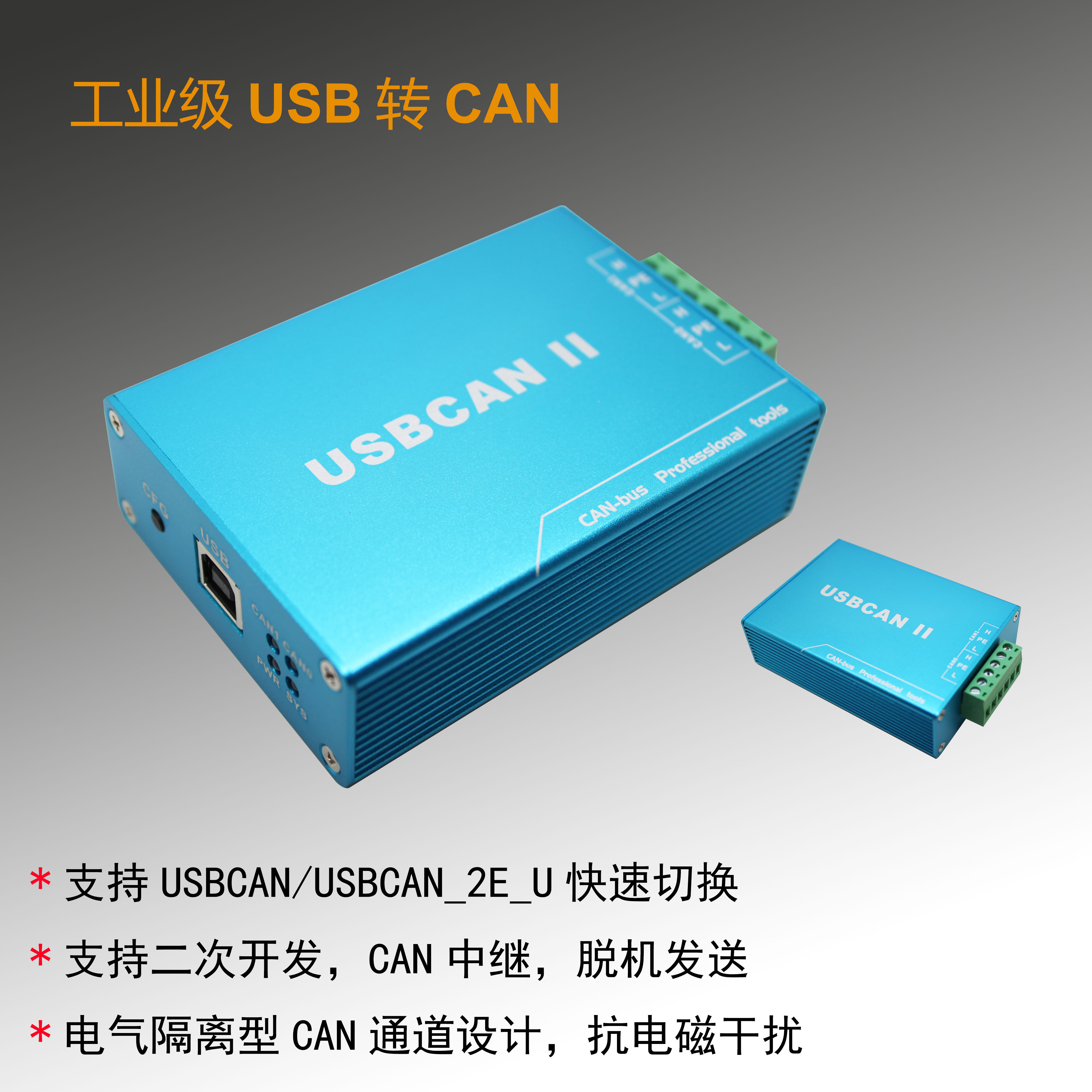

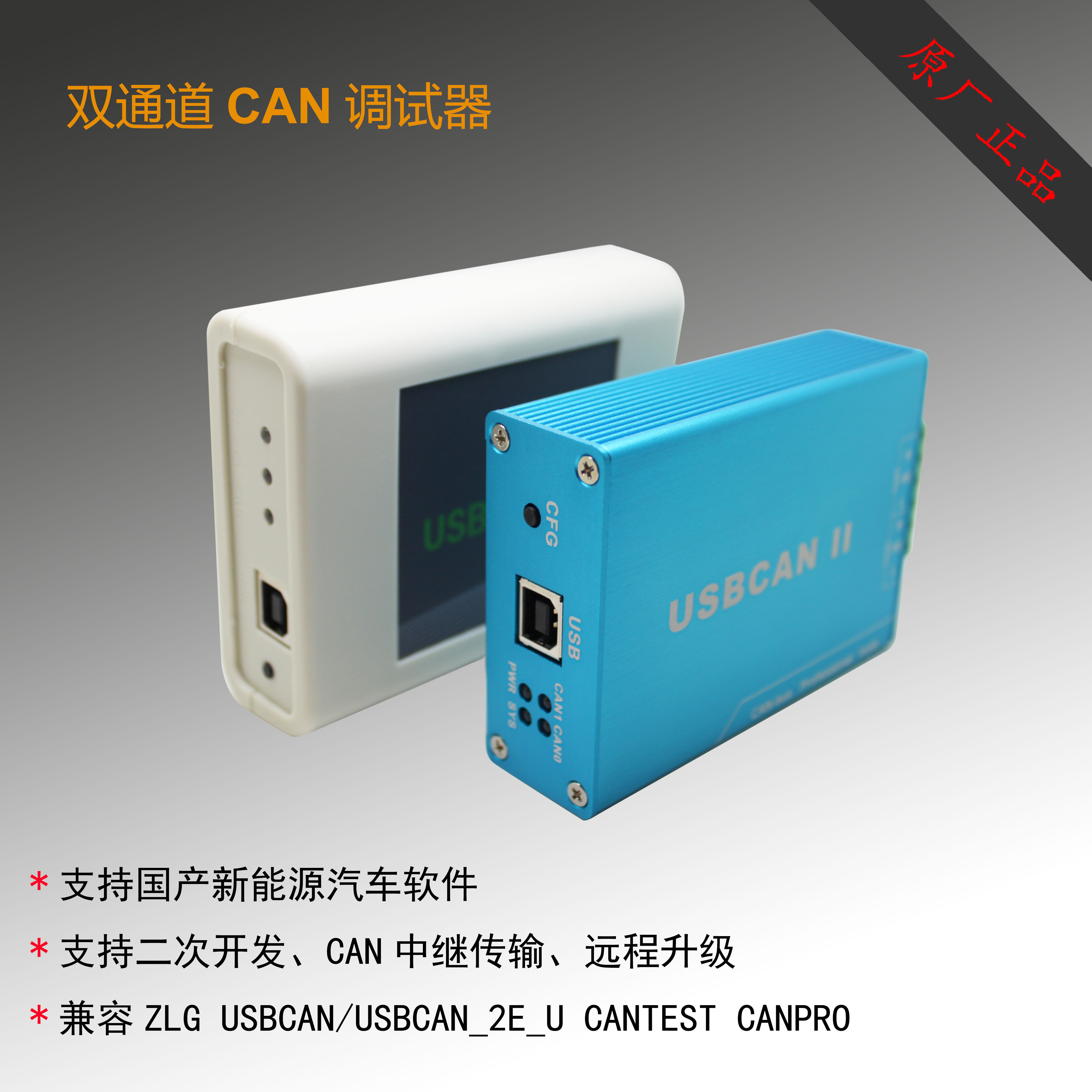

雙通道 USBCAN USB轉CAN Cantest 支持型號切換 兼容ZLG

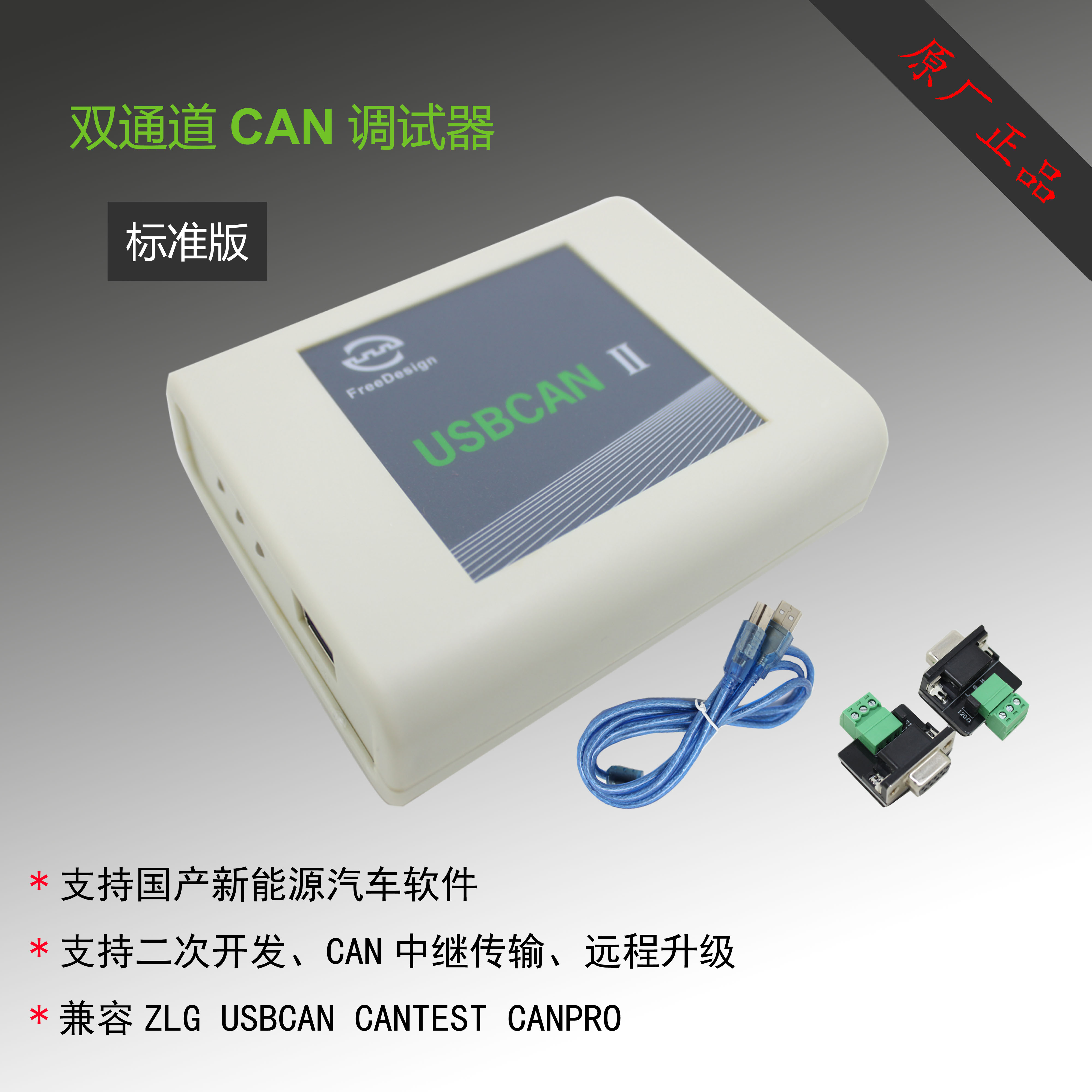

產品清單:
1）雙路USBCAN II調試器1個。
2）CAN轉接板 2個
3）USB連接線一根，PC可以與USBCAN調試器直連。
4）USBCAN調試器工具軟件，以及Visual C++，Visual Basic的CAN測試軟件的源代碼、DLL，LIB等開發文件，用戶手冊，CAN總線相關資料等；
(資料請來信索取載點 謝謝!!)
2020新增功能:

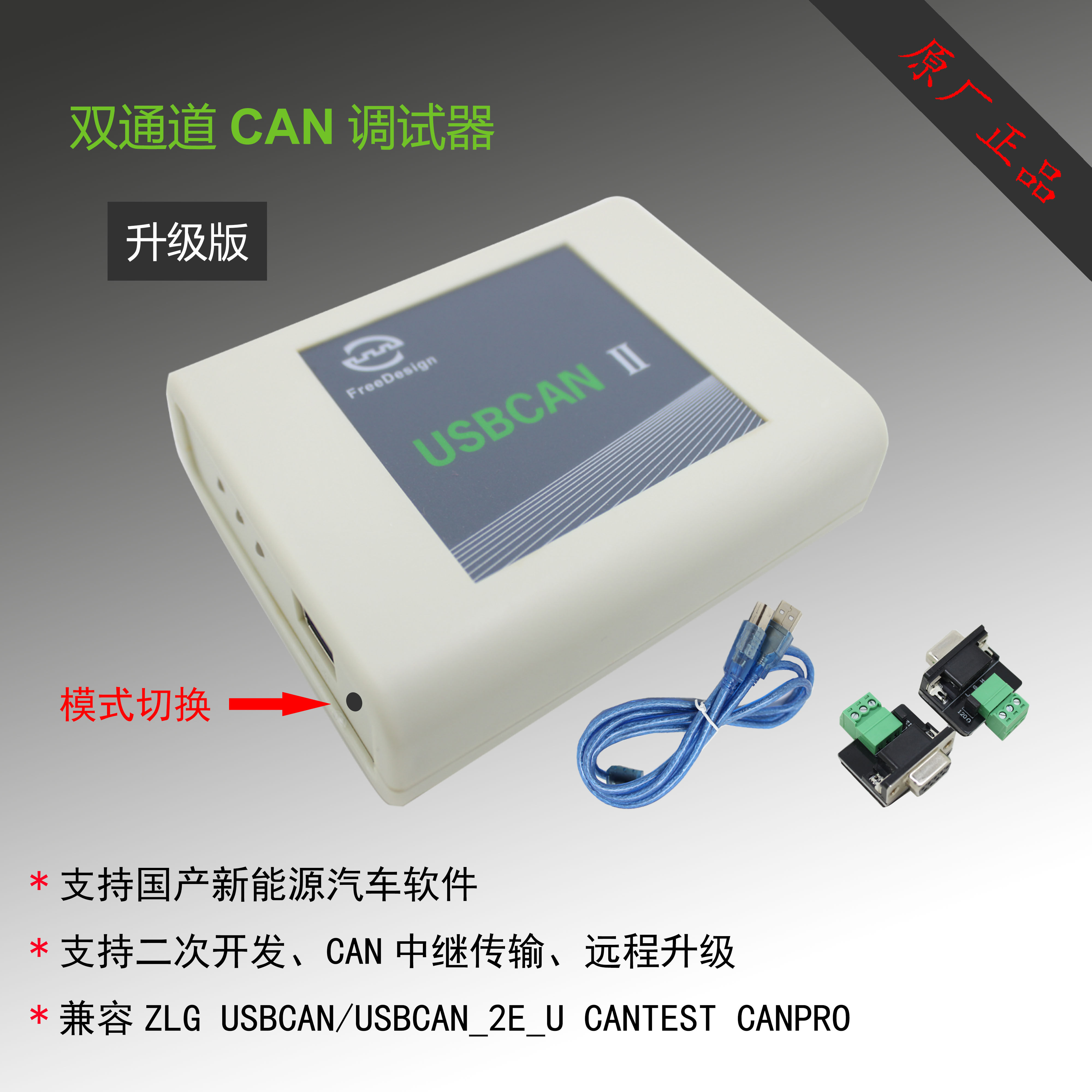

1、新增模式切換按鍵，可實現USBCAN2/USBCAN_2E_U兩種模式快速切換；
2、加密握手，帶加密握手的用戶二次開發程序只能與本CAN卡通信，有效防止程序被盜版；
3、自定義加密算法，每個用戶擁有自己的加密算法；
4、自定義設備名稱及序列號；
5、一機多用，支持USBCAN II,USBCAN_2E_U,CANBridge,脫機發送等工作模式;
【加密握手功能】
提供加密握手協議例程
【自定義設備名稱及序列號】
與同類USB轉CAN設備相比優勢如下：
1:兼容通用USBCAN設備。
2:單通道最高接收能力大於14000幀/秒(測試條件：波特率1M，標準幀，1字節數據)，最高發送能力為3000幀/秒，不死機，不丟幀。
3:雙通道同時接收時，最高接收能力為8500幀/秒(波特率1M，擴展幀，8字節數據)。
4:支持CAN中繼功能，實現2路CAN通道的數據在不同波特率下透明傳輸，支持32種濾波配置、64種幀映射。
5:直觀，快捷的硬件濾波器設置。
6:增加了USB保護，CAN總線保護電路。
7.支持VC++,C#,VB,Labview等二次開發接口函數；
8.系統支持WIN98,WIN200,XP,WIN7,WIN8,WIN10；
9.支持脫機自動循環發送，可當CAN模擬發送器用；
10.CAN總線波特率測量工具軟件，比常規的波特率識別軟件更精準、更高效；
11.CAN數據保存，數據文件可根據時間標識或定時進行在線回放和脫機發送；
12.CAN數據根據ID在列表中進行分類顯示。
功能特點
雙路USBCAN II調試器帶有2路CAN接口,PC可以通過USB總線連接到一個標準的CAN網絡中,構建現場總線測試實驗室,工業控制,智能樓寓,汽車電子等領域中數據處理,數據採集,數據通訊網絡的CAN核心控制單元。
雙路USBCAN II調試器可以被作為一個標準的CAN節點，是CAN總線產品開發，CAN總線設備測試，數據分析的強大工具；同時，USBCAN調試器具有體積小、方便安裝等特點，也是便攜式系統用戶的最佳選擇。
雙路USBCAN II調試器可以利用本店提供的USBCAN工具軟件，直接進行CAN總線的配置，發送和接收。用戶也可以參考本店提供的DLL動態連接庫、例程編寫自己的應用程序，方便的開發出CAN系統應用軟件產品。
雙路USBCAN II調試器設備中，CAN總線電路採用DCDC電源模塊，工業級磁耦合隔離芯片進行CAN總線隔離，使該接口適配器具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。
硬件參數
● USB與CAN總線的協議轉換；
● USB接口支持USB2.0，兼容USB1.1；
●支持CAN2.0A和CAN2.0B協議，支持標準幀和擴展幀；
● 支持2路CAN通道的雙向傳輸，CAN發送、CAN接收；
● 支持數據幀，遠程幀格式；
● CAN控制器波特率在5Kbps-1Mbps之間可選，並配置CAN寄存器來設置特殊波特率；
● CAN收發器採用的工業級磁耦合隔離芯片，具有2500V的隔離電壓；
● CAN控制器帶有32個硬件FIFO接收緩衝器，單通道最高接收能力可達14000幀/秒；
●USB總線直接供電；
● 系統運行平台：WinXP,Win7,WIN8,WIN10；
● 工作溫度：-40～85℃；
● 外殼尺寸：98*78*30mm，非常小巧。
典型應用
● 通過PC或筆記本的USB接口實現對CAN總線網絡的發送和接收;
● 快速CAN網絡數據採集、數據分析；
● USB接口轉CAN網絡接口；
● 工業現場CAN總線通信；
設備驅動
產品驅動基於Microsoft提供的WinUSB進行開發，驅動穩定可靠，兼容性強，支持32位或64位的XP，WIN7，WIN8，WIN10系統。驅動安裝成功後在設備管理器中的顯示如下圖：
CAN轉接板
CANMonitor新版軟件界面
自主開發的上位機軟件，可進行雙路CAN通道的數據發送與接收，滿足常規調試應用要求。
CAN波特率自動識別
自主開發的CAN波特率自動識別軟件可幫助用戶偵測未知的總線波特率。
總線波特率測量
通過測量CAN總線信號位寬時間的方式，快速高效的推算出CAN總線波特率
中繼傳輸
中繼傳輸功能可將汽車發動機與儀表發出的CAN數據通過CAN0、CAN1口分別接收顯示來進行協議分析，並且不破壞兩者間的互相通信。
CAN數據文件保存
可將窗口中的CAN信息保存成EXCEL表格文件或CAN數據格式文件，CAN數據格式文件可用於在線回放和脫機發送。
在線CAN數據回放
導入CAN格式數據文件，選擇回放模式：按時間標識或時間間隔進行，根據需求選擇是否循環回放，點擊發送進行在線數據回放。
脫機循環發送
可在電腦上配置好需要發送的CAN幀及相應的發送間隔時間，或將事先保存的CAN格式文件導入窗口，下載到USBCAN中後可脫機自動發送，用於模擬一些傳感器或GPS接收器的CAN數據。
ID濾波設置
將需要接收的ID寫入編輯框，點擊計算得到驗收碼和屏蔽碼設置值，再點擊確認完成設置
CANBridge模式下參數配置軟件界面
支持常用波特率和自定義波特率
支持32種ID濾波配置
支持64種幀映射配置
模式切換
USBCAN II支持多種工作模式，通過切換工具軟件進行切換，實現真正的一機多用。
