產品說明0



名稱：F/V轉換模塊

【功能與作用】:

１．    將0到10K HZ的頻率脈衝訊號轉換成0-10V的類比電壓訊號。可用於PLC與變頻器間的介面轉換。或運動控制卡與變頻器等介面匹配控制場合。可訂制其他的對應關係或訂製輸出0-5V電平的轉換器
＊如0-1KHZ轉0-10V 0-200HZ轉0-10V等等。
＊基本型號有下面幾種,預設型號是FV-10K10V 。

２．輸入脈衝電平是5V 12V 24V都可以直接輸入，不用串電阻。但是輸入訊號頻率，要維持0.5秒以上。

３．輸出電流是5ｍA

【使用】：

１．板上的多圈電位器是用來校準，頻率與電壓的對應關係的。

２．輸入電源的電壓範圍為15V~30V DC，建議供電電壓15-24VDC,

＊12V電平時,電源不能用12VDC供電,最少要15VDC以上的電源,
＊如果一定需要用12V的電源供電,也可以訂製12VDC供電的轉換器.

＊24電平時,電源需要用24VDC供電

３．信號輸入端用了光藕隔離。保證了抗干擾能力。

４．如需配PLC用，支持NPN 型的。一定要有地線.

５．如需配編碼器用，要求編碼器恆速持續轉動0.5秒以上 .

６．頻率電壓轉換模組，響應時間約0.3-0.5秒。

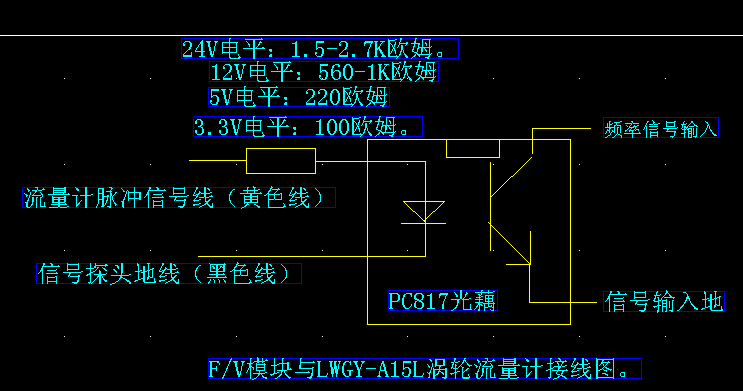

７．如果訊號輸入是渦輪流量等，由於訊號匹配的原因，要加一個817光藕與一個電阻才能與流量計匹配到功能正常。

F/V轉換模塊，響應時間0.3-0.5秒左右。

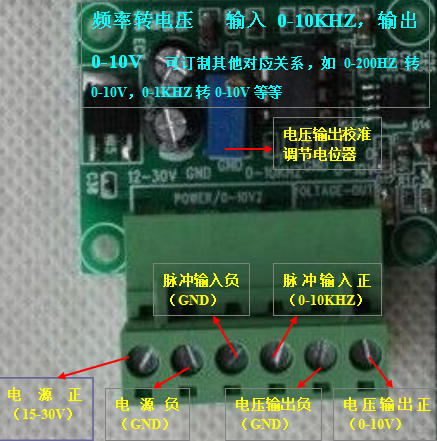

【三、識別接線】

1 、15-30V----電源輸入正,可以訂製12V供電，12V供電時只能是12V供電，一般是15-24V供電

2 、GND ------電源輸入負（公共接地線）

3 、GND---- --脈衝頻率輸入負（公共接地線）

4 、0-10KHZ----脈衝頻率輸入正

5 、GND--------脈衝頻率輸入負（公共接地線）

6 、0-10V-- 是類比0-10V電平輸出

四、對應關係

  １．頻率電壓轉換模組上配的電阻調到中間值 時，頻率電壓對應的以下關係,100HZ=0.1V,精度是1%，達不到小數點後面2位數，如果對精度要求比較高的場合是不行的。

下面是型號FV-10K10V的線性關係,
如若是其他型號,例如FV-200HZ10V 那麼100HZ=5V 200HZ=10V：

0.1V=100HZ

500HZ=0.5V

1KHZ=1V

2KHZ=2V

3KHZ=3V

4KHZ=4V

5KHZ=5V

6KHZ=6V

7KHZ=7V

8KHZ=8V

9KHZ=9V

10KHZ=10V

   ２． 每100HZ頻率對應0.1vdc的關係。對應關係如果不准時，可以校正板上的電位器來修正。

    ３．發貨時，我們已將F/v電位器調到一定的對應關係，如果用戶要求其它F/V對應關係時，可以自己調整。但一般不建議自行調校。
