產品說明0
臭氧氣體檢測傳感器模塊
【半導體加熱型—定性檢測】
【帶模擬和TTL電平信號輸出】
【模擬輸出電壓和濃度成線性，通過電阻比對應關係換算】

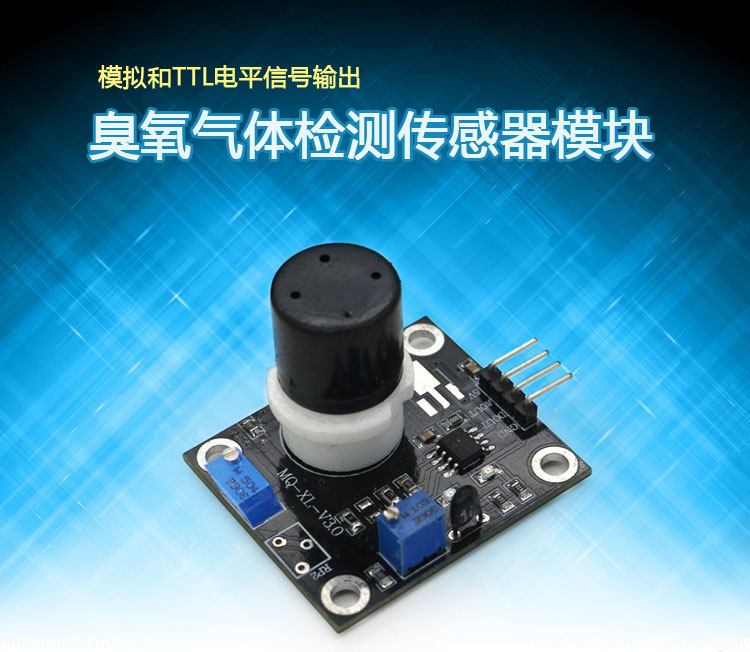

（板子實物圖片）
產品名稱：臭氧氣體檢測傳感器模塊
【半導體加熱型——定性檢測】
【帶模擬和TTL電平信號輸出】
【模擬輸出電壓和濃度不成線性關係，需要把模擬電壓轉換成電阻比後，再能過對數關係來計算出具體的濃度值。】
一、尺寸：35mm X40mm X28mm長*寬*高
二、主要元件：臭氧氣體傳感器
三、工作電壓：DC 5V

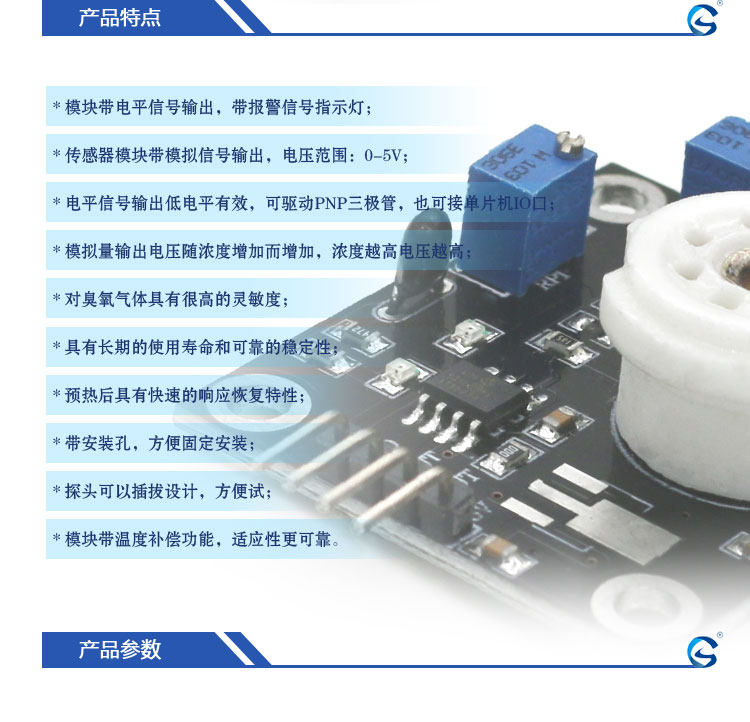

四、特點
1、模塊帶電平信號輸出，帶報警信號指示燈；
2、傳感器模塊帶模擬信號輸出，電壓範圍：0-5V；
3、電平信號輸出低電平有效，可驅動PNP三極管，也可接單片機IO口；
4、模擬量輸出電壓隨臭氧濃度增加而增加，濃度越高電壓越高；
5、對低濃度臭氧氣體具有很高的靈敏度；
6、具有長期的使用壽命和可靠的穩定性；
7、預熱後具有快速的響應恢復特性；
8、帶安裝孔，方便固定安裝；
9、探頭可以插拔設計，方便試；
10、模塊帶溫度補償功能，適應性更可靠。
五、應用：主要用於定性檢測，適用於家庭、環境的氣體探測設備，適宜於臭氧氣體的探測,氣體敏感元件測試濃度範圍：10 to 1000ppb，詳見資料說明；提供傳感器產品說明書。
產品規格
傳感器參數
1、加熱電壓：5±0.2V（AC·DC）
2、工作電流：180mA
3、迴路電壓：DC5V（Max DC 24V）
4、負載電阻：10K（可調）
5、檢測濃度範圍：10-1000ppb
6、清潔空氣中電壓：≤1.5V
7、靈敏度：≥3%
8、響應時間：≤1S（預熱30-50分鐘，理論預熱時間48小時）
9、回复時間：≤30S
10、元件功耗：≤0.9W
11、工作溫度：-10~50℃（標稱溫度20℃）
12、工作濕度：95%RH（標稱濕度65%RH）
13、使用壽命：5年
14、尺寸大小：35mm×40mm×28mm
15、重量大小：15g （約）
