 DFROBOT原廠 350度Arduino高溫傳感器 (SEN198)

PT100 電阻式高溫感測器模組 350度 Analog 訊號輸出，Arduino 與樹莓派 STM32 皆可用

配送清單

• 高溫傳感器模塊 x1
• PT100探頭 x1
• PH2.0-3P模擬量連接線 x1



產品簡介



    想要測量高溫怎麼辦？很多人應該首先想到DS18B20溫度傳感器，但是DS18B20只能測量125度以內的溫度，超過125度以後就只能用其他的傳感器了。
所以我們選用工業上常用的PT100電阻式高溫探頭作為我們的傳感器探頭，通過我們的高溫模塊，就能實現30-350度範圍內的溫度探測了！我們的模塊兼容3.3V-5.5V的輸入電壓，所以ARDUINO和STM32等MCU均能使用我們的模塊。



【特性】



• 支持Gravity 3-Pin接口
• 模擬量輸出



【技術規格】



   １．模塊

• 工作電壓： 3.3V-5.5V
• 模擬輸出電壓： 0.2V-2.8V
• 工作溫度範圍：30-350°C
• 相對誤差：±2% FS
• 接口：PH2.0-3P

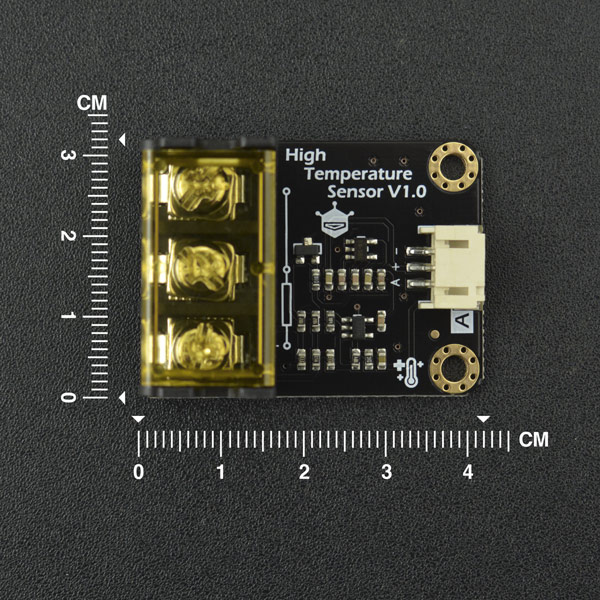

• 尺寸：42mm * 32mm * 18mm
• 不防水

    ２．PT100探頭

• 探頭可測溫度：-20 - 400°C
• 外皮最高適應溫度：200°C
• 長度：2m
• 精度：0.5度
• 防水



產品附件

• Supports 3-Pin "Gravity"
• interfaceAnalog output

1.Module

• Operating voltage: 3.3V-5.5V
• Analog output voltage: 0.2V-2.8V
• Working temperature range: 30-350C
• Relative Error: ±2% F.S.
• Interface: PH2.0-3P
• Size: 42 * 32 * 18 mm/ 1.65 * 1.26 * 0.7 inches
• Waterproof: No

2.PT100 Probe

• Probe Working temperature: -20-400C
• Sheathing Tolerance: up to 200
• Length: 2m
• Precision: 0.5C
• Waterproof: Yes

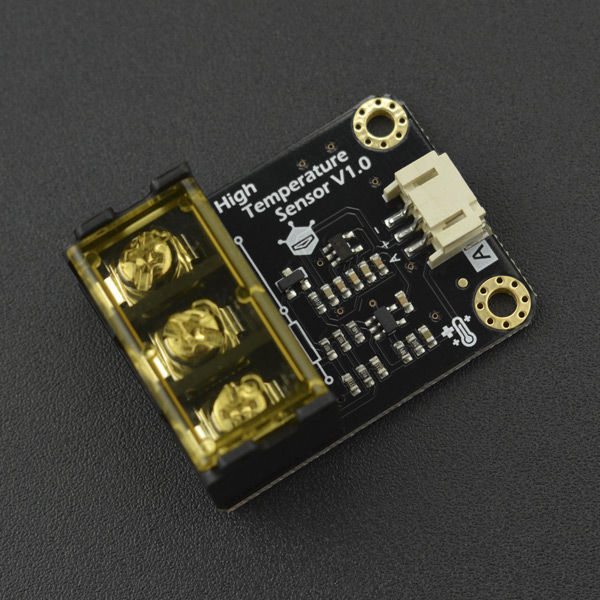

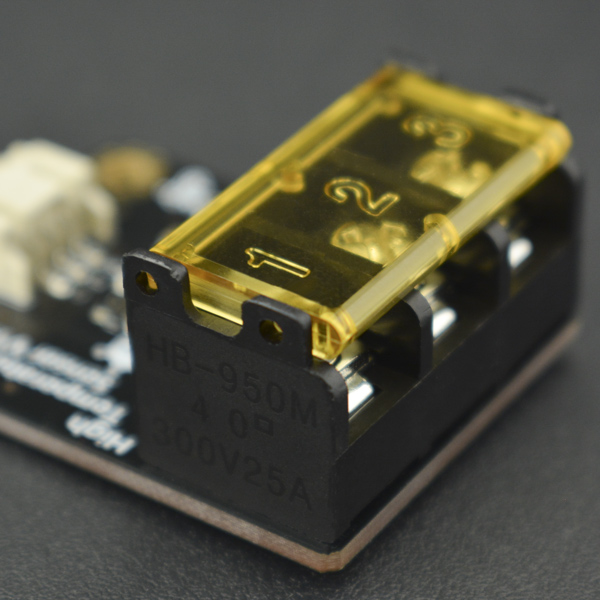

產品圖片
