產品說明4
產品用途：
1、電度表脈衝數據採樣
2、傳真機碎紙機紙張檢測
3、障礙檢測
4、黑白線檢測
產品介紹:
1、採用TCRT5000紅外反射傳感器
2、檢測反射距離：1~25(mm)適用
3、比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA。
4、配電位器調節靈敏度
5、工作電壓：3.3V-5V
6、輸出形式：數字開關量輸出（0和1）
7、設有固定螺栓孔，方便安裝
8、小板PCB尺寸：3.2 x 1.4(cm)
9、使用寬電壓LM393比較器
功能介紹： TCRT5000傳感器的紅外發射二極管不斷發射紅外線，當發射出的紅外線沒有被反射回來或被反射回來但強度不夠大時，紅外接收管一直處於關斷狀態，此時模塊的輸出端為高電平，指示二極管一直處於熄滅狀態；被檢測物體出現在檢測範圍內時，紅外線被反射回來且強度足夠大，紅外接收管飽和，此時模塊的輸出端為低電平，指示二極管被點亮。
接線方式：
1、VCC:接電源正極（3-5V）
2、GND:接電源負極
3、DO:TTL開關信號輸出
4、AO:模擬信號輸出(不同距離輸出不同的電壓，此腳一般可以不接）
產品配套資料下載: http://pan.baidu.com/s/1sjO7OOt

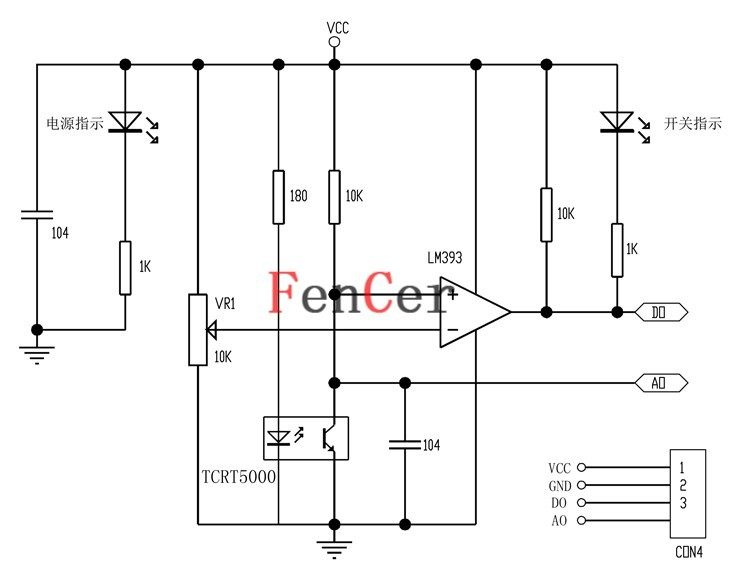

模塊電路圖：
