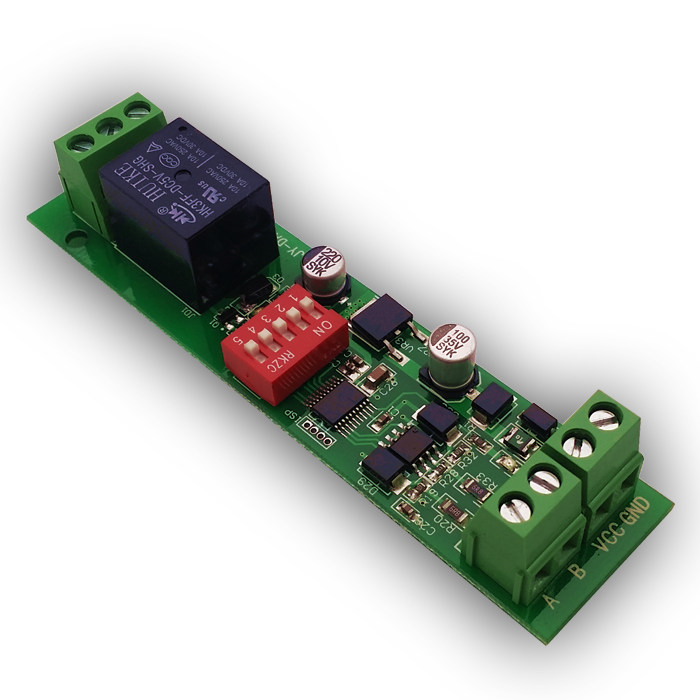

產品功能特點
供電：DC7-30v
輸出：繼電器觸點250V10A（帶一組常開常閉觸點）；
通訊接口：RS485。
通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）
通信協議：支持標準modbus RTU協議。
可以設置0-255個設備地址，5位地址薄碼開關可以設置1-31地址碼，大於31的可以通過軟件設置。
具有閃開、閃斷功能，可以在指令裡邊帶參數、操作繼電器開一段時間自動關閉；
產品選型

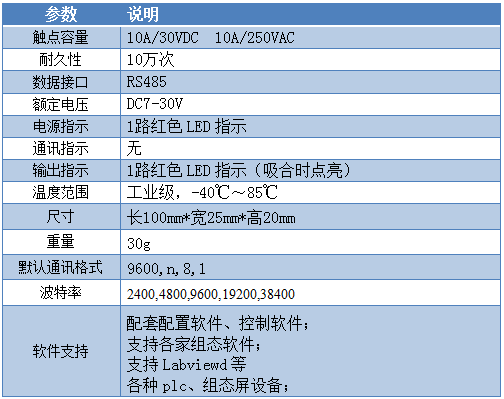

主要參數
接口說明：
接線方式
電源接線說明：
ACC接電源正極（DC7-30V），GND接負極；

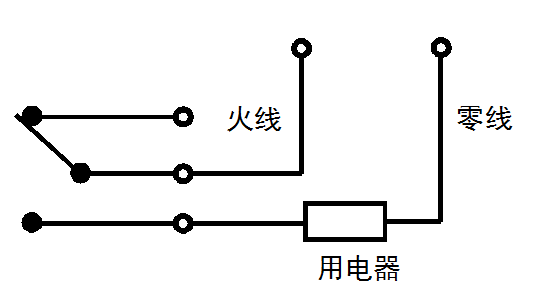

繼電器接線說明：

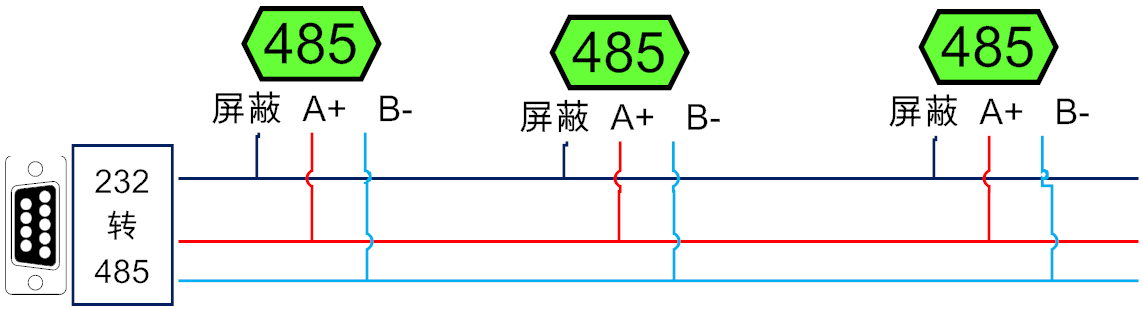

RS485級聯接線說明：
電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換後RS485為A、B兩線，A接板上A端子，不接板上B端子，485屏蔽可以接GND。若設備比較多建議採用雙絞屏蔽線，採用鏈型網絡結構。
測試軟件說明
http://www.juyingele.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）
軟件功能：
繼電器狀態查詢
繼電器獨立控制
模擬量讀取
開關量狀態查詢
調試信息查詢
工作模式的更改
偏移地址的設定
繼電器整體控制
工作模式功能及設置
連接設備
http://www.juyingele.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視頻教程連接）

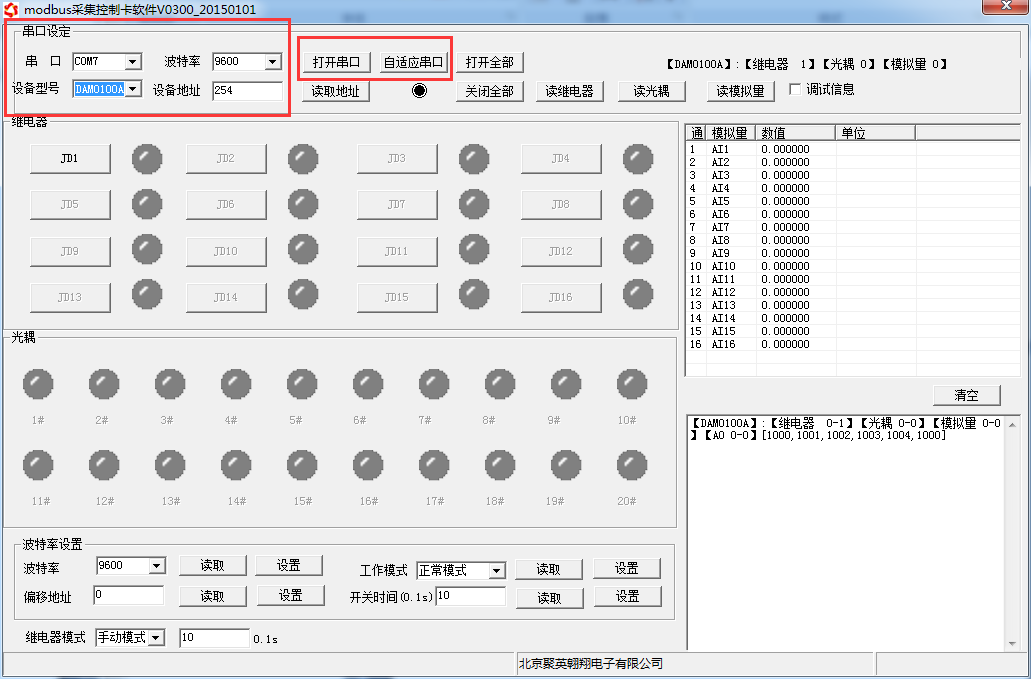

打開“聚英翱翔DAM系列配置軟件”；串口設定欄：串口選擇您電腦對應COM口，波特率選擇設備默認波特率（9600）（未自己設置過波特率前），設備地址填寫“254”（254為設備的廣播地址），設備型號選擇相對應型號，設置好以上設備的4個參數後點擊打開串口，點擊繼電器按鈕“ JD1 ”若繼電器反應則連接成功。
設備地址的更改方法
設備地址的介紹
設備偏移地址是指在薄碼開關地址基礎上進行偏移，具體關係是：設備地址=撥碼開關地址+偏移地址。
設備地址的讀取
點擊軟件上方“讀取地址”

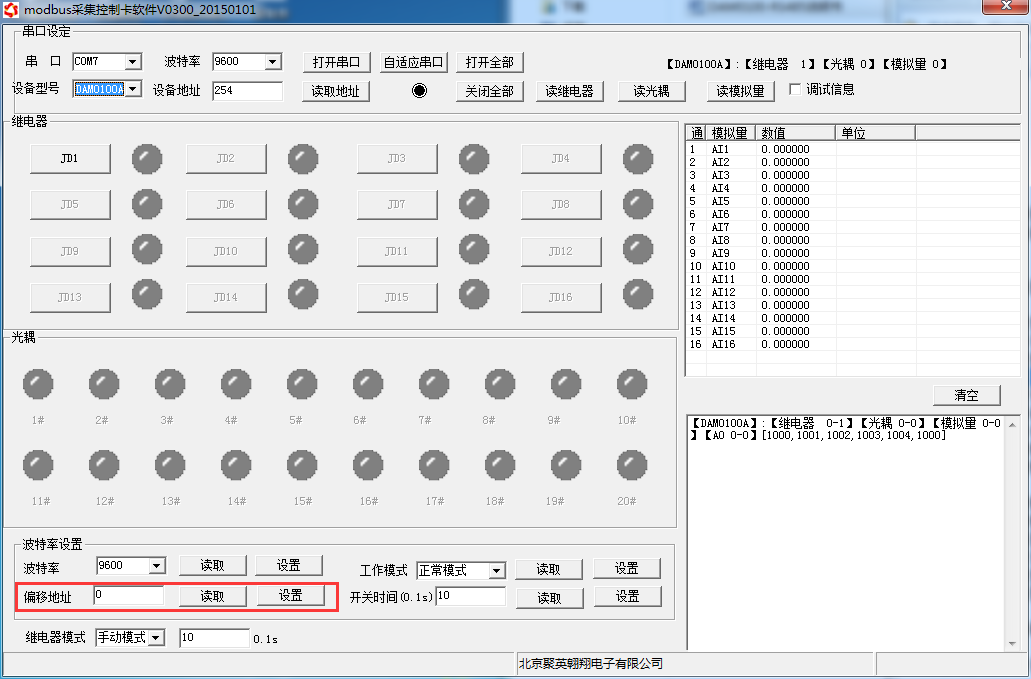

偏移地址的設定與讀取
點擊軟件下方偏移地址後邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

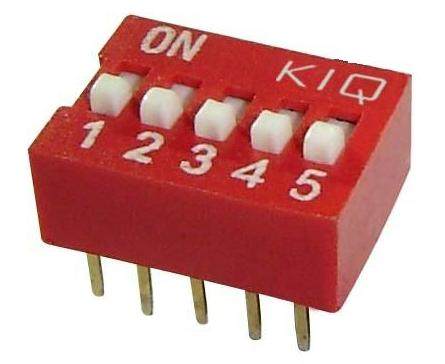

設備撥碼開關地址的介紹
1、五個撥碼全都撥到“ON”位置時，為地址“31”；
2、五個撥碼全都撥到“OFF”位置時，為地址“0”；
3、最左邊1為二進制最低位。

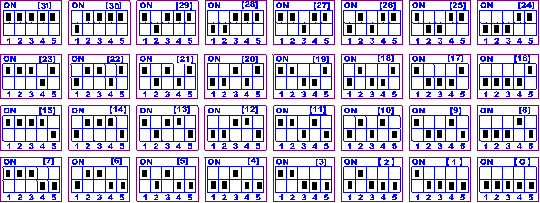

4、地址表：
波特率的讀取與設置
閃開閃斷功能及設置
閃開閃斷功能介紹
手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；
閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）後自行斷開；
閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）後自行閉合；
閃斷閃開的設置
打開“ 聚英翱翔DAM系列配置軟件 ”點擊繼電器模式後面下拉箭頭進行模式的選擇。（後邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）
通訊指令示例
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議中文版參考：
http://www.juyingele.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

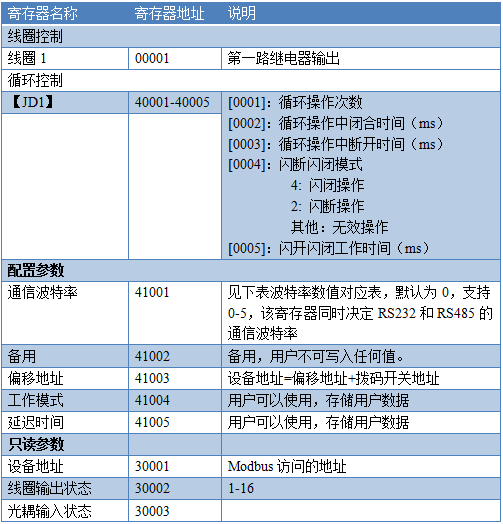

Modbus寄存器說明
本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
採用5位碼格式，第一個字符決定寄存器類型，其餘4個字符代表地址。地址1從0開始，如00001對應0000。
③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。
30002地址數據長度為16bit。最多可表示16個繼電器。
即寄存器30009數據的bit8 與寄存器00001的數據一樣。
同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。
寄存器地址按照PLC命名規則，真實地址為去掉最高位，然後減一。
指令生成說明
應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。
注意：RS485總線可以掛載多個設備。

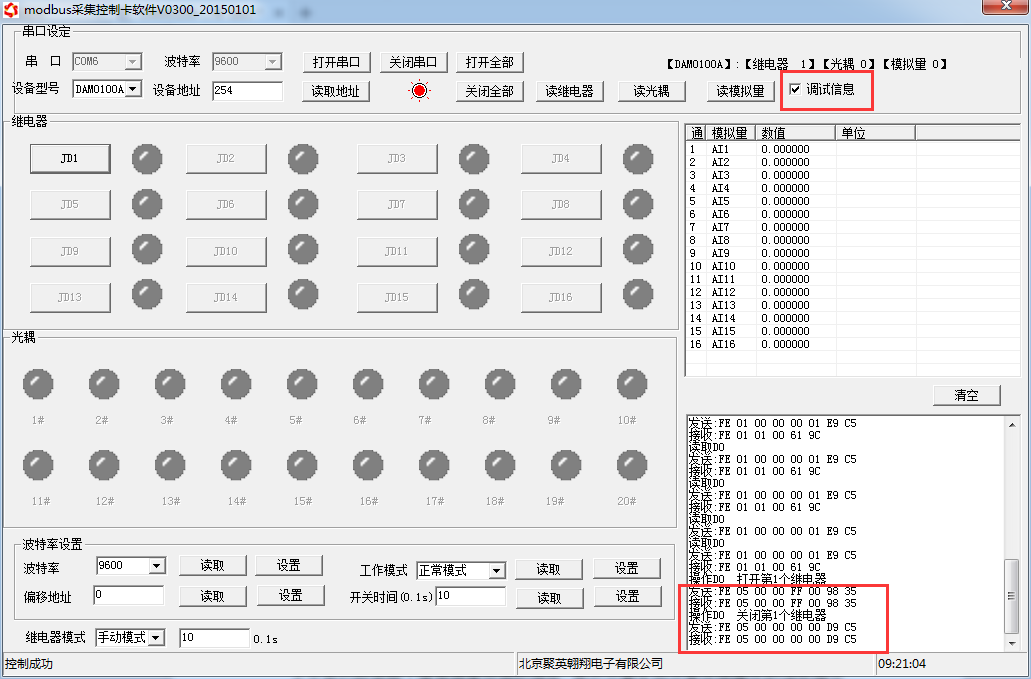

指令可通過“聚英翱翔DAM系列配置軟件”，的調試信息來獲取。
指令生成說明：對於下表中沒有的指令，用戶可以自己根據modbus協議生成，對於繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

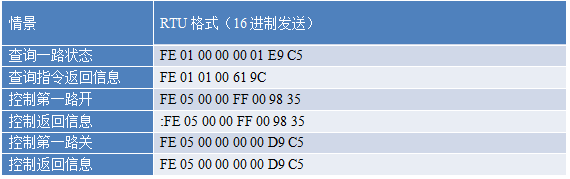

1：繼電器查詢

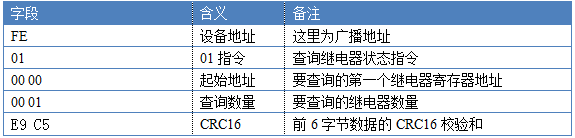

查詢1路繼電器

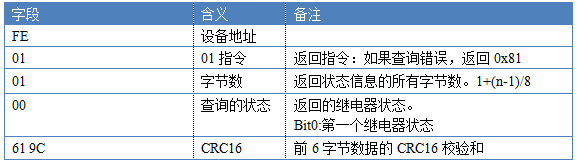

關閉狀態下返回：FE 01 01 00 61 9C
打開狀態下返回：FE 01 01 01 A0 5C

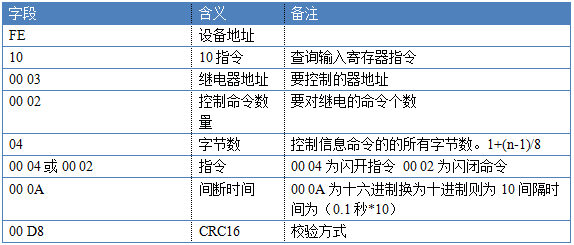

2.閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

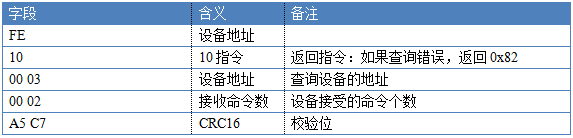

返回碼：FE 10 00 03 00 02 A5 C7
常見問題與解決方法
1.繼電器闆卡供電後使用232接口無法建立通信，無法控制
1) 檢查線路是否正確，電壓是否在規定範圍內；
2) 軟件上設備地址填寫254，測試不同波特率是否可以控制；
3) 485接口注意A+、B-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。
2.485總線掛載了大於1個的設備，我以廣播地址254發送繼電器1吸和，操作失敗。
廣播地址是用於測試總線上只有一個設備時使用，大於1個設備時請用撥碼開關區分地址來控制（多個設備配置成不同地址），否則會導致所有設備同時應答，無法正確執行。 3、西門子PLC與設備不能正常通訊
西門子485總線AB定義與設備相反
