產品說明17

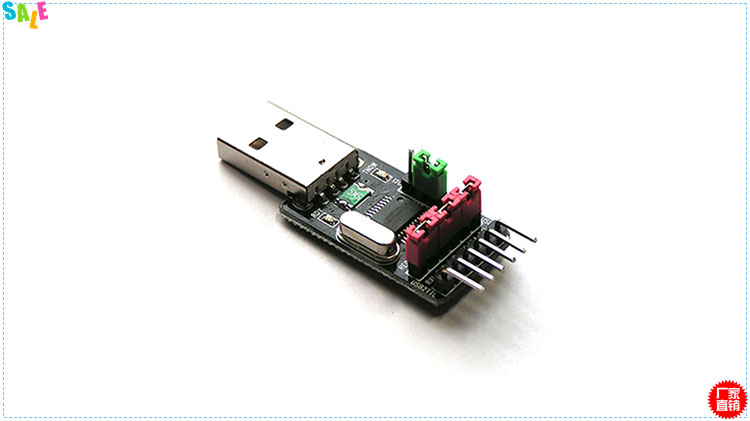

YS-CH341T模塊 / USB轉I2C IIC / USB轉UART TTL / USB轉串口雙電壓
有 藍色 和 黑色PCB(缺貨) 兩種顏色
您可能還需要：
USB延長線：加80
杜邦線：一排40P $120 / 一根3元
http://twarm.com/commerce/product_info.php?products_id=9943
直插芯片燒錄座：
貼片芯片適配座（窄體SOP8- DIP8)：加200
http://twarm.com/commerce/product_info.php?products_id=993
貼片芯片適配座（寬體SOP8-DIP8)：加280
http://twarm.com/commerce/product_info.php?products_id=4961
使用說明書：Mail索取
| 寶貝描述 | | 品名 | 341T 二合一USB串口轉換板YS-CH341T | | 功能 | USB 轉I2C USB轉UART（TTL）、STC ISP下載 | | 資料包下載 | Mail索取(提取碼：憑訂單號聯繫客服獲取) | | 驅動 | Mail索取（安裝測試用，資料包已含） | | API接口庫 | Mail索取（安裝測試用，資料包已含） | | 簡介 | | | 特點 | - 全速USB 設備接口，兼容USB2.0，標準USB-A公頭設計；
- 電腦USB直接接口供電，仿真標準串口，用於升級原串口外圍設備，或者通過USB 增加額外串口；
- 支持3.3V和5V TTL目標系統，計算機端Windows操作系統下的串口應用程序完全兼容，無需修改；
- 串口支持5、6、7 或者8 個數據位，支持奇校驗、偶校驗、空白、標誌以及無校驗；
- 通過外加電平轉換模塊，提供RS232、RS485、等接口；（有配套模塊出售）
- 支持多種串口通信模式，UART、I2C；
- I2C有4種可調速率：20K、100K、400K、750K；
- 支持STC全系列MCU程序下載與調試，STC官方推薦方案；
- 支持向外輸出電壓，可選擇3.3V 5V或者不輸出；
- 支持外部供電，方便集成到既有系統中使用；
- 清晰的工作狀態指示：綠燈和紅燈組合狀態顯示，插上綠燈亮為UART，紅燈亮為I2C：
- 硬件全雙工串口，內置收發緩衝區，支持通訊波特率50bps～2Mbps，可配置非常規波特率。
- 支持WINDOWS 98/ME/2000/XP/server 2003/VISTA/server 2008/WIN 7/8/64/32-bit。
- 提供驅動DLL及API接口庫，豐富的二次開發源碼程序供參考。
| | 應用 | - 串口擴展：仿真標準串口，用於升級原串口外圍設備，或者通過USB 增加額外串口；
- 硬件調試：用I2C調試I2C接口芯片、燒錄I2C接口EEPROM存儲器；
- MCU燒錄：通過UART接口給MCU燒錄程序；
- 程序調試：通過UART接口獲取程序打印信息，查看程序運行狀態；
- 數據採集：通過I2C獲取保存傳感器類設備的數據；
- 刷機：串口刷機，固件更新，刷電視，路由，主板等設備。
| | | |
| 帶VB、VC源碼的配套軟件之一（資料包內含多種應用軟件） 本產品配多種軟件供客戶使用，以下為其中之一：
|

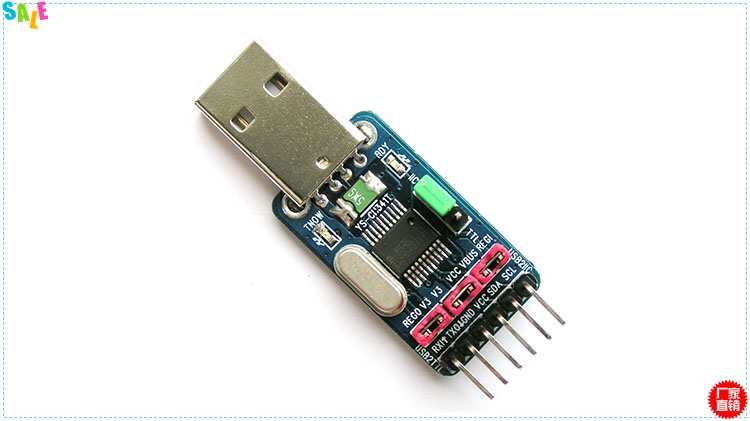

彎針接口定義：
本板採用6針接口，間距2.54MM，可用杜邦線連接：
RXI，TXO，GND，VCC，SDA，SCL （小板上對應位置已標出）
定義說明如下：
- RXI： 輸入，TTL串口接收信號（接MCU的TX）；
- TXO：輸出，TTL串口發送信號（接MCU的RX）；
- GND： 信號地；
- VCC：系統電源，與轉換芯片供電一致，可以從外部輸入電壓，也可以作為輸出向外供電；
- SDA：I2C總線串行數據（已集成上拉電阻，外部無需再做上拉）；
- SCL：I2C總線串行時鐘（已集成上拉電阻，外部無需再做上拉）。
- USB2IIC功能：接SCL SDA GND，VCC可不接；
- USB2TTL功能：接RXI TXO GND， VCC可不接；
功能選擇：
- 綠色跳線帽短接IIC端為USB2IIC功能模式；
- 綠色跳線帽短接TTL端為USB2TTL功能模式。

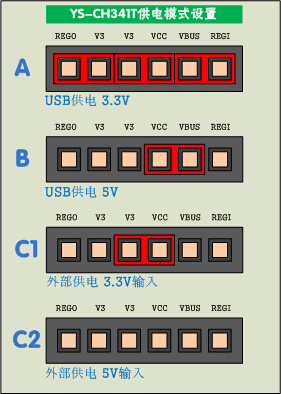

供電模式：
供電由6針跳線來配置，可實現如下功能：
A. USB供電，3.3V，TTL為3.3V電平，適合3.3V TTL目標系統，可向外提供3.3V電壓，出廠初始為本配置。
B. USB供電，5V，TTL為5V電平，適合5V TTL目標系統，可向外提供5V電壓。
C. VCC由外部供電，電平由供電電壓決定，有3.3V 和5V兩種配置，本模式下，USB供電斷開。

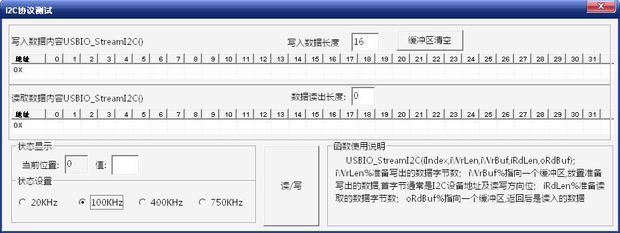

配套上位機軟件I部分截圖展示
詳情請參閱
軟件使用說明書：http://pan.baidu.com/s/15n1XE （複製到瀏覽器地址欄打開） Mail索取

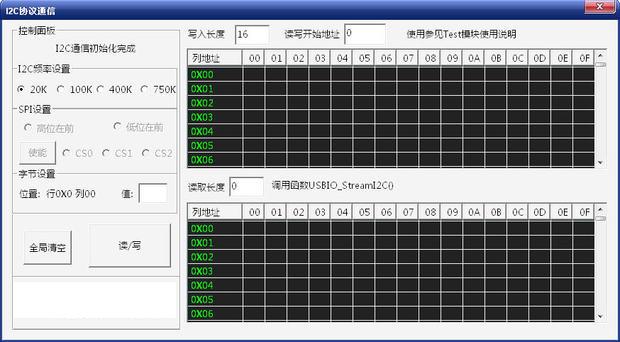

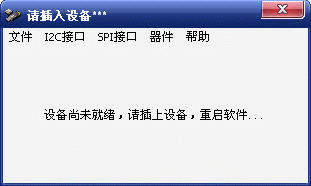

軟件USB2IIC&SPI_EXE部分截圖
（軟件使用說明書：http://pan.baidu.com/s/15n1XE）Mail索取

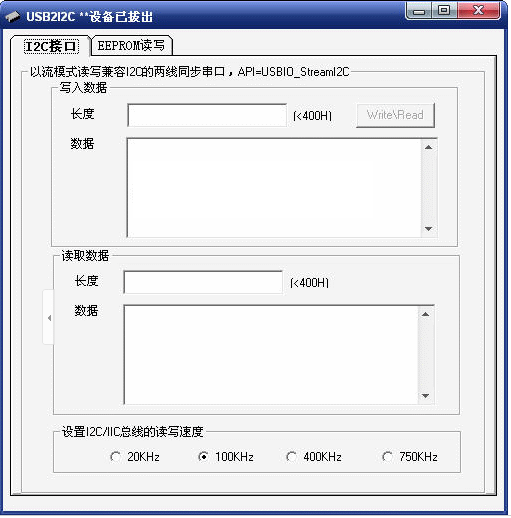

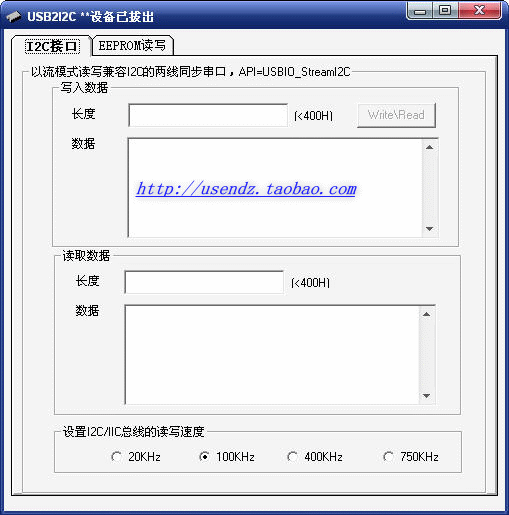

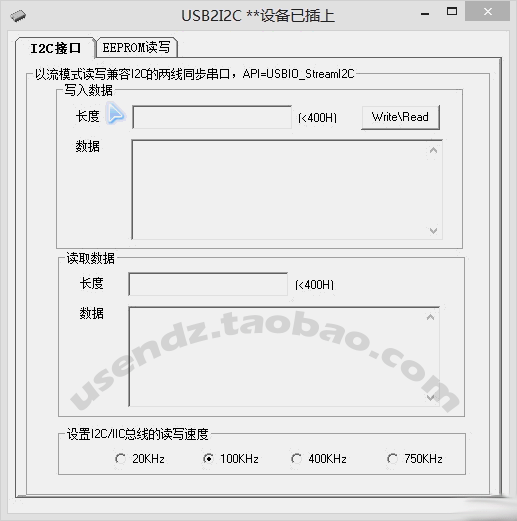

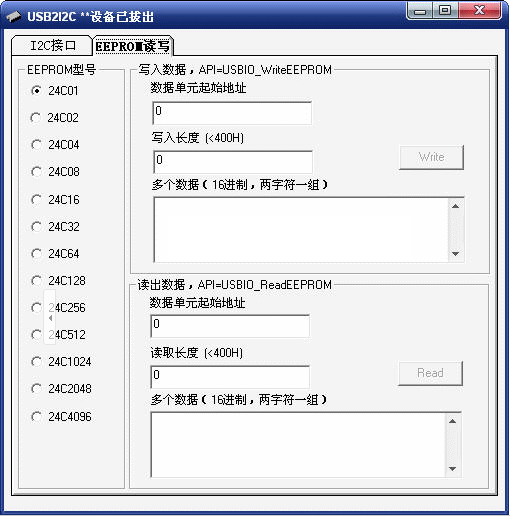

USB2I2C軟件界面（含源碼例程）
配套資料列表：（下載地址：http://pan.baidu.com/s/1sjASDzR）Mail索取
| USEN_YS-CH341T_DataPkg_R2013.03.07
├─CH341-I2C-LABVIEW-應用說明 ├─I2C上位機軟件 │ ├─USB2I2C_CN │ ├─USB口24-25系列編程器 │ └─YS_USB2IIC │ └─DOC ├─I2C標準時序例程 │ ├─CH341PAR │ │ ├─Release │ │ └─RES │ ├─VB_Project │ │ ├─USB2I2C_DEMO_VBCN │ │ └─USB2I2C_DEMO_VBEN │ └─VC_Project │ └─USB2I2C_DEMO_VC │ ├─Debug │ ├─Release │ └─RES ├ ─I2C自定義時序例程 ├─串口驅動程序接口庫 │ ├─DLL_LIB │ └─DRIVER ├─並口驅動程序接口庫 │ ├─DRIVER │ │ └─DRVSETUP64 │ └─LIB_C └─驅動安裝文件 ├─DRV_LINUX - Linux驅動 │ ├─Fedora6 │ └─Redhat9 ├─DRV_WinCE - WinCE驅動 │ └─V100_CH341SER_Driver │ └─ARMV4I └─DRV_WINDOWS - Windows簽名驅動，支持win7 |
