產品說明0

AD7606 多通道 AD 數據採集模塊 16位 ADC 8路同步 USB 高速接口控制

清單包裝：

USB2AD7606 採樣板+ USB打印線方口1條(1m長)

---

USB2AD7606軟件

下載鏈接：https://pan.baidu.com/s/1SplIxY6kPYPgmaT0UJvE_Q

提取碼：4z10

---

主要特徵：

1. 8路同步採樣輸入

2. 真雙極性模擬輸入範圍：±10 V、±5 V

3. 模擬輸入箝位保護

4. 具有1 MΩ模擬輸入阻抗的輸入緩衝器

5. 二階抗混疊模擬濾波器

6. 16位、200 kSPS ADC（目前window只支持100K，linux支持50K並行採樣）

7. 通過數字濾波器提供過採樣功能

8. PC軟件控制採樣，實時顯示採樣數據。

9. 上位機軟件控制，可以同時開多個AD706採樣設備


上位機軟件特徵：

1. 可控制的採樣啟停，採樣方式靈活，定時,IO,電平觸發採樣，採樣時間和採樣頻率可設置。

2. 提供庫接口供第三方開發。

3. 不同的設備序列號，可同時打開多個設備。

4. 採樣數據自動保存，可以保存為bin和txt兩種格式，便於進一步分析。

5. 支持win XP以上系統(32bit,64bit)，支持linux系統。

6. 支持固件更新。

7. 提供linux源碼，labview，VC，C#和python等參考Demo。

8. 自帶上位機軟件支持波形顯示,極點記錄。


產品外觀：

軟件包內容：

軟件介面：

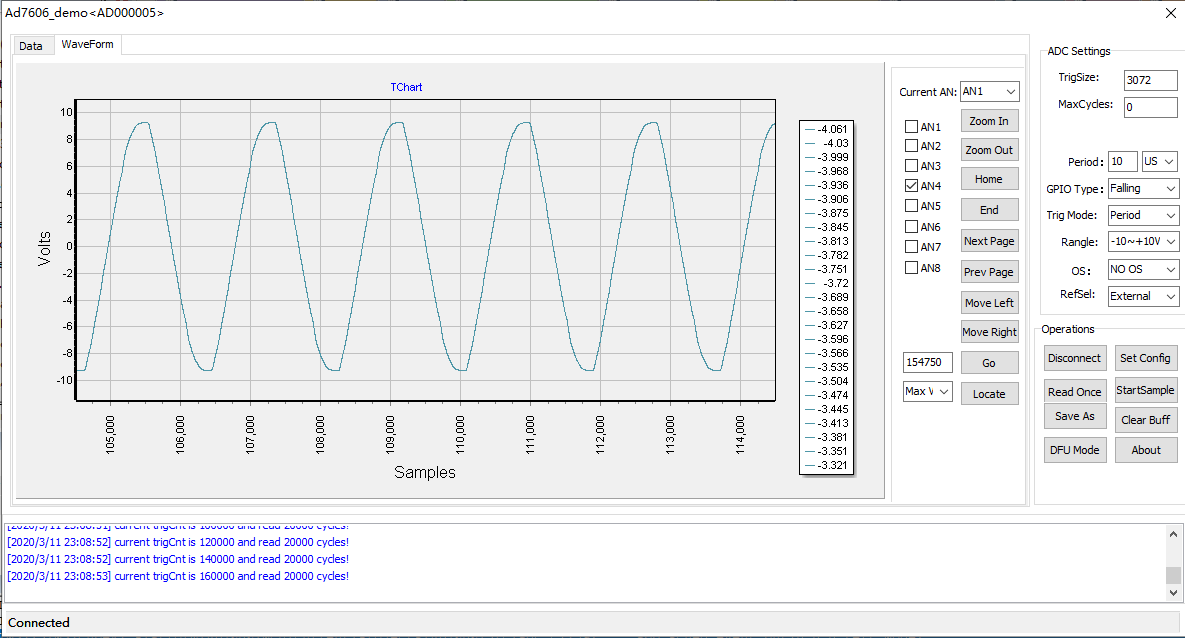

最新波形顯示軟件界面：

Labview demo：

操作手冊：



問與答
