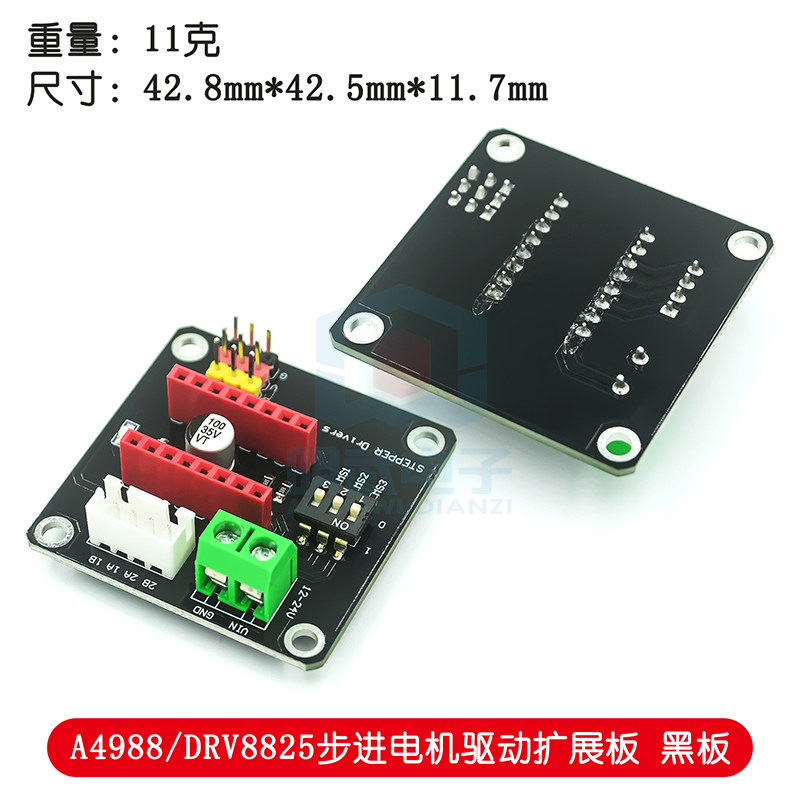

3D印表機 Stepper Driver A4988/DRV8825 步進馬達驅動 控制板 / 擴展板
黑色底板帶5V供電指示LED，紅色底板不含。 A4988驅動板和DRV8255均直接可用。
產品名稱：3D列印機A4988/DRV8825 步進馬達驅動控制板
產品介紹：
1.可使用A4988/DRV8825，插入時注意方向，否則可能會燒毀驅動。
2.跳線都打到ON DP的位置表示16細分（4988）或32細分(8825)。
3、Jm連接馬達。
4.Jv連接5V和12V-24V電源
5.Jc的ESDG分別對應連接上的EnableStepDirGnd驅動訊號輸出。
特別提醒：
安裝時注意方向，否則可能會燒毀驅動甚至主機板。
示意圖
- 名稱：4988/8825步進馬達驅動模組擴充板
- 尺寸：42*42*15mm
- 固定：3mm
- 孔距：1400*1400mil（35.56*35.56mm）
- 邏輯電壓：5V
- 輸入電壓：12-30V
- 連接埠：數字
- 介面：方向、使能、速度
- 適用模組：A4988、DRV8825
- 注意：安裝驅動模組時請注意方向，否則會燒毀模組
- 本產品只是擴充板，不包含4988/8825驅動模組
