產品說明4
(現貨*)HC-05 (主從一體)貼片/芯片，藍牙串口模組 藍牙轉串口
本模塊為HC-05模塊，是主從一體化的模塊，主從模式可以AT指令來設置，指令豐富。

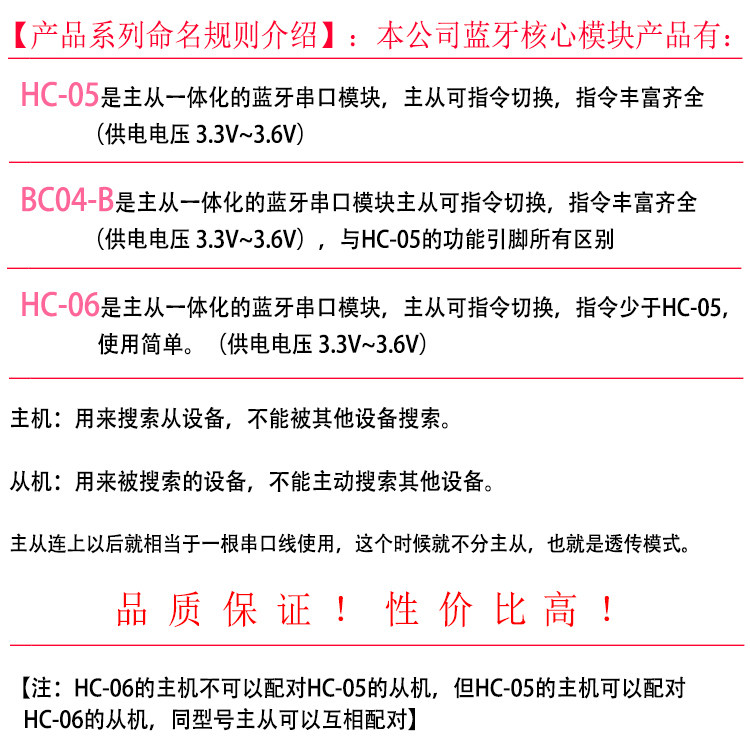

二、產品系列命名規則介紹
HC-05與HC-06的區別：
HC-05是主從一體化的藍牙串口模塊，主從可指令切換，指令豐富齊全
HC-06是主從模塊分開的產品，主從不可以切換，出廠設定，使用簡單，價格便宜
HC-05與其他同類產品的區別：
三、產品的描述
1、採用CSR主流藍牙芯片，藍牙V2.0協議標準
2、串口模塊工作電壓3.3V，距離一般有10米
3、波特率默認出廠9600，用戶可設置。
4、支持軟件設置主從模式
5、工作狀態指示，連接與非連接狀態信號輸出，便於MCU對模塊進行狀態跟蹤
6、核心模塊尺寸大小為：28mm x 15 mm x 2.35mm
7、 工作電流：配對中：30～40mA配對完畢未通信：2～8Ma通信中：8mA
8、休眠電流：不休眠
9、用於GPS導航系統，水電煤氣抄表系統，工業現場采控系統。
10、可以與藍牙筆記本電腦、電腦加藍牙適配器、PDA等設備進行無縫連接
四、產品應用

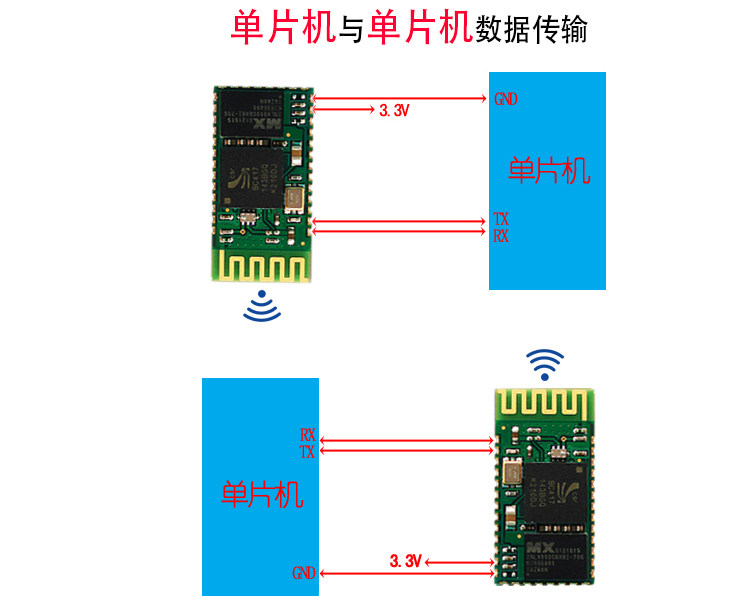

該模塊主要用於短距離的數據無線傳輸領域。可以方便的和PC機的藍牙設備相連，也可以兩個模塊之間的數據互通。避免繁瑣的線纜連接，能直接替代串口線。
※藍牙打印機 ※無線數據採集；
※藍牙遙控玩具 ※汽車檢測設備；
※工業遙控、遙測； ※藍牙無線數據傳輸；
※交通,井下定位、報警； ※POS系統，無線鍵盤、鼠標；
※自動化數據採集系統； ※無線數據傳輸；銀行系統；
※政府路燈節能設備 ※電視台的互動節目表決設備；
※無線LED顯示屏系統 ※藍牙操縱桿、藍牙遊戲手柄
※智能家居、工業控制 ※樓宇自動化、安防、機房設備無線監控、門禁系統
五、產品特性
1、電源電壓3.3V，未配對時電流約2-8mA，配對後約20mA，絕對禁止接反電源！
2、led引腳指示藍牙連接狀態，輸出脈衝表示沒有藍牙連接，輸出高表示藍牙已連接並打開了端口
3、接口電平3.3V，可以直接連接各種單片機（51，AVR，PIC，ARM，MSP430等），
5V單片機也可直接連接，無需MAX232也不能經過MAX232！
4、模塊與電腦接，接MAX3232芯片後接到電腦的串口
5、空曠地有效距離10米左右，但不對此距離的連接質量做保證
6、配對以後當全雙工串口使用，無需瞭解任何藍牙協議，但僅支持8位數據位、1位停止位、無奇偶校驗的通信格式，這也是最常用的通信格式，不支持其他格式。
7、在未建立藍牙連接時支持通過AT指令設置波特率、名稱、配對密碼，設置的參數掉電保存。藍牙連接以後自動切換到透傳模式
8、體積小巧28 x 15 x 2.35(mm)，工廠貼片生產，保證貼片質量。
9、該鏈接為從機，從機能與各種帶藍牙功能的電腦、藍牙主機、大部分帶藍牙的手機、PDA、PSP等智能終端配對，從機之間不能配對
AT指令集
HC-05嵌入式藍牙串口通訊模塊（以下簡稱模塊）具有兩種工作模式：命令響應工作模式和自動連接工作模式，在自動連接工作模式下模塊又可分為主（Master）、從（Slave）和迴環（Loopback）三種工作角色。當模塊處於自動連接工作模式時，將自動根據事先設定的方式連接的數據傳輸；當模塊處於命令響應工作模式時能執行下述所有AT命令，用戶可向模塊發送各種AT指令，為模塊設定控制參數或發佈控制命令。通過控制模塊外部引腳（PIO11）輸入電平，可以實現模塊工作狀態的動態轉換。

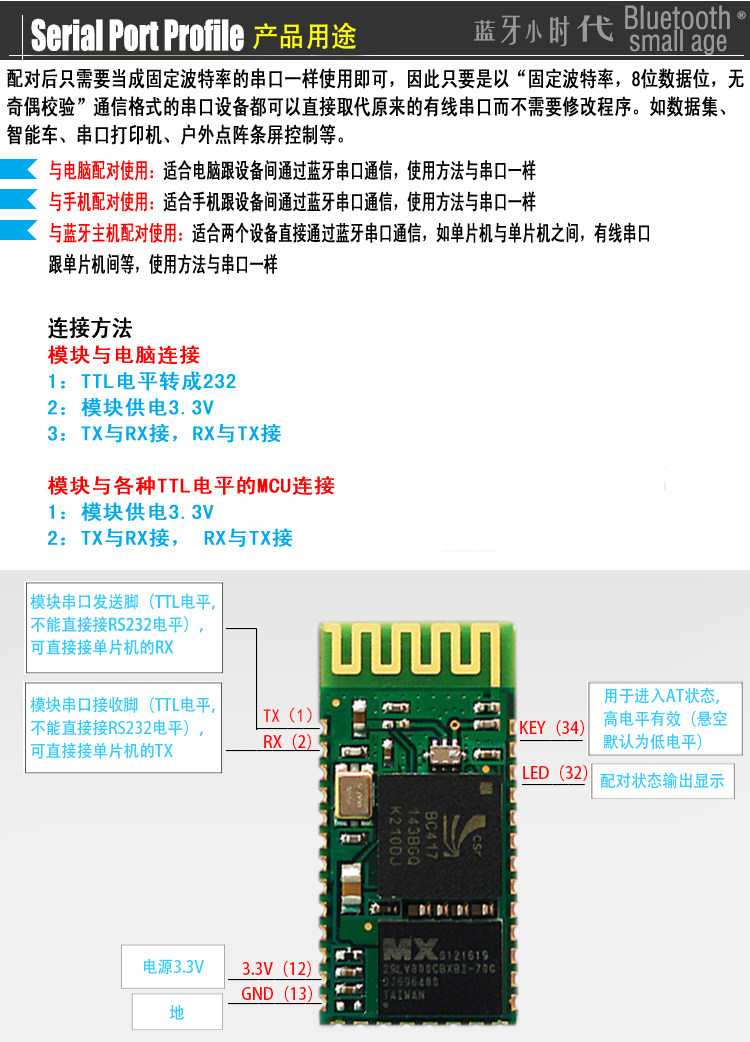

串口模塊用到的引腳定義：
1、PIO8連接LED，指示模塊工作狀態，模塊上電後閃爍，不同的狀態閃爍間隔不同。
2、PIO9連接LED，指示模塊連接成功，藍牙串口匹配連接成功後，LED長亮。
3、PIO11模塊狀態切換腳，高電平-->AT命令響應工作狀態，低電平或懸空-->藍牙常規工作狀態。
4、模塊上已帶有復位電路，重新上電即完成復位。
設置為主模塊的步驟：
1、PIO11置高。
2、上電，模塊進入AT命令響應狀態。
3、超級終端或其他串口工具，設置波特率38400，數據位8位，停止位1位，無校驗位，無流控制。
4、串口發送字符「AT+ROLE=1rn」，成功返回「OKrn」，其中rn為回車換行。
5、PIO置低，重新上電，模塊為主模塊，自動搜索從模塊，建立連接。

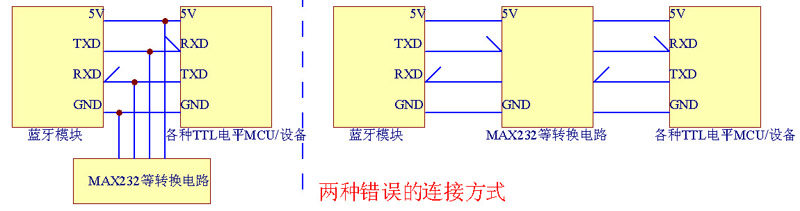

下面為兩種錯誤的連接方式
模塊進入AT指令有兩種方法
1：在模塊上電之前（也可以同時），把KEY腳設置為高電平（或接VCC），然後再對模塊上電。此時LED慢閃（2S一次），模塊進入AT狀態，波特率固定為38400.
2：在模塊上電的時候，把KEY腳設置為低電平（或接GND），此時LED快閃（1S兩次），然後再把KEY腳設置為高電平（或接VCC），模塊也會進入AT指令，但是LED依舊快閃，此時波特率為默認波特率9600.
