產品說明0
藍牙主芯片型號：CC2541
產品簡介
JDY-08透傳模塊是基於藍牙4.0協議標準，工作頻段為2.4GHZ範圍，調製方式為GFSK ，最大發射功率為0db ，最大發射距離80米，採用TICC2541芯片設計，支持用戶通過AT命令修改設備名、服務UUID 、發射功率、配對密碼等指令，方便快捷使用靈活。
藍牙全套網盤資料下載: https://pan.baidu.com/s/1i4TihTF
功能簡介
1：微信透傳（支持AirSync協議，應用於微信H5或廠家服務器通信、包括長包數據解析收發）
2：APP透傳（支持Android、IOS數據透傳）
3：iBeacon模式(支持微信搖一搖協議與蘋果iBeacon協議)
4：傳感器模式（溫度、濕度等眾多傳感器數據採集應用）
5：主機透傳模式（應用模塊間數據透傳，主機與從機通信）
6：主機觀察者模式（應用傳感器、室內定位）
7：PWM模式（應用於電機調速、LED燈亮度調節）
8：IO模式（應用於手機控制繼電器或LED亮滅）
9：室內室位應用（應用採集iBeacon的數據來實現範圍定位）
二技術參數
1：通信速率3K Bytes/秒
2：APP透傳時串口支持1024Bytes寫入
3：有效通信距離15到30米
4：支持PWRC引腳控制睡眠
5：支持IO口控制斷開連接
二引腳功能說明
DISC引腳：用於主動斷開藍牙連接（默認高電平，低電平斷開連接）
PWRC引腳：用於喚醒睡眠（默認處於睡眠狀態），使用當中此引腳接地才能發AT指令
VCC引腳：為模塊的電源引腳，供電電壓範圍3.6V到6V之間
GND引腳：電源地
TXD引腳：串口輸出引腳
RXD引腳：串口輸入引腳
三接線方法

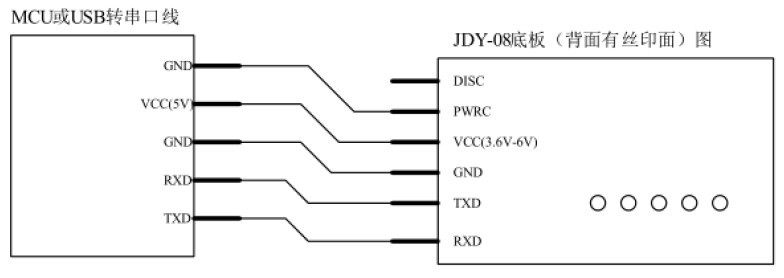

此圖為透傳時的接線方式、目前DIS引腳沒有接，如果用戶是使用MCU與JDY-08模塊連接的話，DIS引腳可以接到MCU的IO口上。
四：AT指令
JDY-08為多功能模塊、AT指令具體請仔細閱讀JDY-08模塊標準手冊
