產品說明0
主要用途舉例（以單片機無線通訊作舉例）：
①單片機和電腦作串口通訊時，需要連接三根線(TXD、RXD和GND)，用本藍牙串口模塊可以在不改變程序的情況下直接代替連接線實現無線通訊。例如：單片機採集的電壓值、溫度值等等數據，可以通過藍牙串口模塊無線傳送到電腦上，當然電腦也可以無線傳輸數據給單片機做到無線控制。②兩個單片機之間作串口通訊時，需要連接三根線(TXD、RXD和GND)，用本藍牙串口模塊可以在不改變程序的情況下直接代替連接線實現無線通訊。③用本藍牙串口模塊可以實現單片機和電腦自帶藍牙或者藍牙適配器連接通訊。④用本藍牙串口模塊可實現單片機和帶藍牙的智能手機連接通訊。⑤可以接入Arduino控制板等實現互動媒體。（注意：以上只對單片機通訊作為舉例，實際上帶有串口的設備都能用的，例如LED顯示屏、考勤機、無線抄表系統等等）
產品特點：
1.使用方便，不需要學習，兩模塊通電後自動連接，連接成功之後當作一根看不見的導線使用，非常方便。2.具備5V和3.3V兩種接口，用戶不用再煩惱電壓不匹配了。3.支持分時一對多通訊，可綁定模塊地址指定通訊，多個模塊使用互不干擾。4.主從一體化，可通過簡單的AT指令任意切換主從模式。5.帶有9個擴展IO口(兩個預留)，既可輸入也可輸出。6.發射通訊距離遠，開闊地40米。
模塊接口圖解

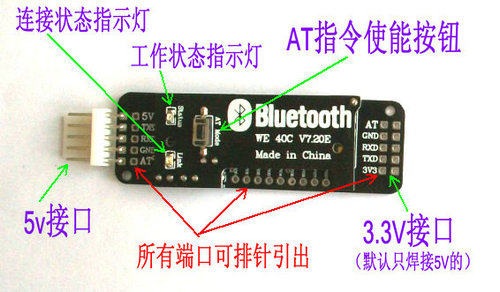

1)從正面圖可以看到，模塊兼容5V系統和3.3V系統，用戶可以根據自己的實際情況任意選擇其中一組接口使用。2)板載AT指令使能按鈕。3)帶有工作狀態指示燈和連接狀態指示燈。

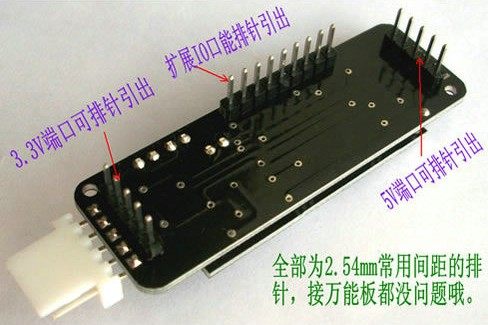

4)從模塊的反面圖可知，模塊上所有的端口都可以用排針引出，方便用戶直插在萬能板上或者PCB板上使用，模塊化自己的產品，從而提高產品開發效率。
5)模塊帶有9路擴展IO口(其中PIO0和PIO1被保留不能使用)，用戶可以通過擴展的IO口輸入或輸出數據。IO口輸出高電平時為3.3V，輸出低電平時為0V，接在5V系統用於輸入時請注意降壓。
2.關於模塊接線

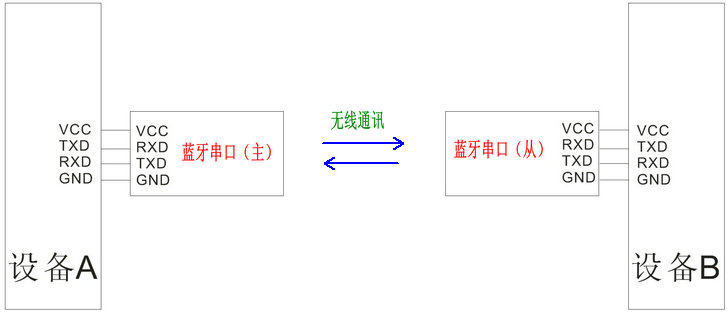

①兩設備之間相連（例如兩個51單片機無線通訊）

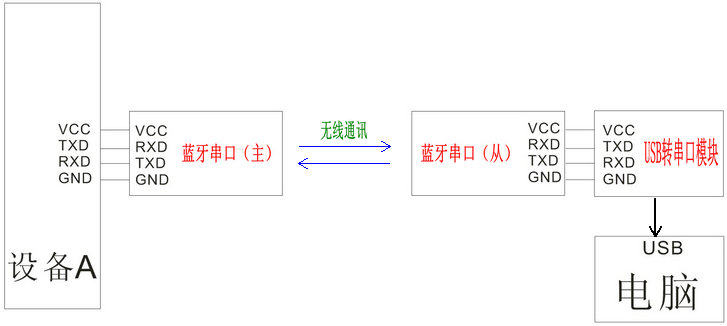

②設備和電腦相連（例如51單片機和電腦無線通訊）

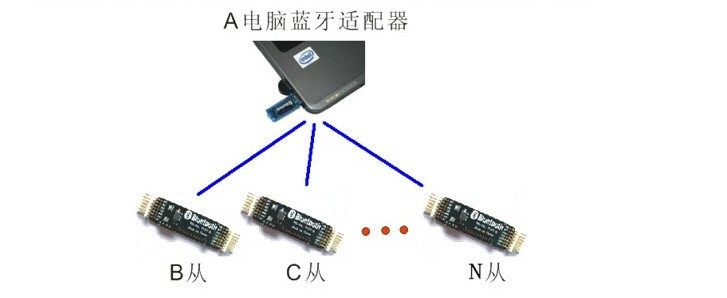

③設備和電腦相連（例如51單片機和電腦藍牙適配器無線通訊）

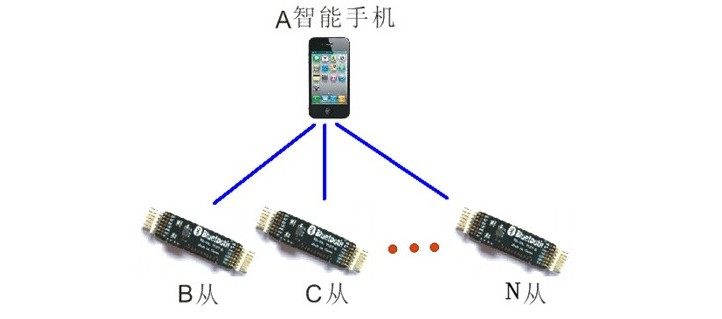

④設備和藍牙手機相連（例如51單片機和藍牙手機無線通訊）

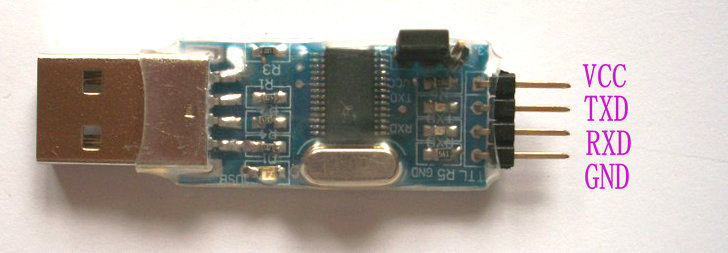

最後要跟大家提一下，我們這個156元的套餐裡面有一個USB轉串口模塊，這個模塊的作用就是將USB口轉換成串口輸出，並且輸出就是TTL電平的哦，可以直接接到藍牙串口模塊上使用，跟真實的串口使用沒區別。這個很適合沒有串口的電腦使用，只要有一個USB口就行了。這個我們在視頻教程裡面有詳細的介紹。有了這樣一個小東西就可以省去RS232電平轉TTL電平這個環節了，還可以把USB的電源引出給藍牙串口模塊供電，多方便呀。
大家從圖中可以看到，USB轉串口模塊輸出有四個端口，分別是VCC、TXD、RXD、GND，其中VCC就是USB口直接引出的5V電壓，我們只要將這4個端口相對應的接到藍牙串口模塊的5V端口就行了，藍牙串口模塊也不用額外供電了。
本產品附送資料如下(網上傳，不刻盤)：
1. 《產品說明書》，內容包括接線方法和各種應用詳解。2. 《全面深入AT指令》，詳細介紹各條AT指令的用法，非常詳細，幾分鐘學會。3. ASCII碼對照表，用單片機發送AT指令時需要查此表。4.串口調試助手軟件，提供兩個最好用的哦。5. USB轉串口TTL模塊驅動(適合電腦沒有串口的用戶，通過USB轉串口模塊轉換出一個串口)。6. Bluesoleil3.2(電腦端藍牙適配器和本藍牙模塊連接使用時要用到的軟件。) 7. 1.4小時精彩視頻教程，手把手教學，迅速 學會並投入使用。
