產品說明4
產品概況：MAX7219是一種集成化的串行輸入/輸出共陰極顯示驅動器,它連接微處理器與8位數字的7段數字LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃描迴路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個數據。只有一個外部寄存器用來設置各個LED的段電流。prefix = "o" ns = "urn:schemas-microsoft-com:office:office"
一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需要改寫所有的顯示。MAX7219同樣允許用戶對每一個數據選擇編碼或者不編碼。
整個設備包含一個150μA的低功耗關閉模式，模擬和數字亮度控制，一個掃描限制寄存器允許用戶顯示1-8位數據，還有一個讓所有LED發光的檢測模式。
只需要3個IO口即可驅動1個點陣！點陣顯示時無閃爍！支持級聯！
此價格是DIY套件的價格，不是成品價格！
免責申明：保證所有元器件均為全新的，PCB板全部經過測試架測試，保證物理連接良好。焊接有風險，一經焊接，不接受退換貨。

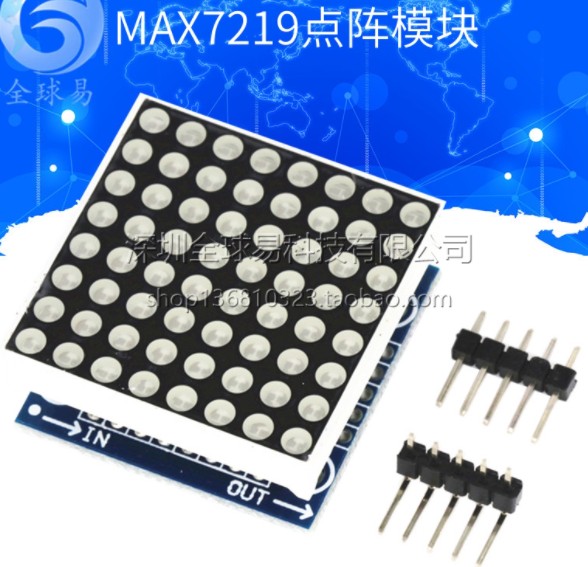

模塊參數：
·單個模塊可以驅動一個8*8共陰點陣
· 模塊工作電壓：5V
· 模塊尺寸：長3.2厘米X寬3.2厘米X高1.5厘米
· 帶4個固定螺絲孔，孔徑3mm，可使用M3銅柱固定
· 模塊帶輸入輸出接口，支持多個模塊級聯
接線說明：
模塊左邊為輸入端口，右邊為輸出端口。
控制單個模塊時，只需要將輸入端口接到CPU
多個模塊級聯時，第1個模塊的輸入端接CPU，輸出端接第2個模塊的輸入端，第2個模塊的輸出端接第3個模塊的輸入端，以此類推...
以51單片機為例：
· VCC → 5V
· GND → GND
· DIN → P20
· CS → P21
· CLK → P22
注意事項：
· VCC和GND不可接反，以免燒壞芯片！
· 使用51單片機的P0口控制時，必須接上拉電阻，建議阻值為4.7K--10K
· 請將點陣先插入圓孔座，再將圓孔座插入PCB板焊接。將點陣有字的一面朝向自己，該面從左往右引腳順序為123456。PCB板第1腳為正方形焊盤！
