[<< 前一頁]  瀏覽相同分類產品 3 / 50  [下一頁 >>]
Arduino CUBE8 3D LED 光立方 光魔方 8*8*8 DIY套件 散件 (高級版+TF動畫存儲模塊版)
NT$2,400
運費NT$50
條碼1023
產品說明



(認真看介紹,有需要其他配件請自己加購物車購買,如搭建板換LED 光立方外殼等!!)

應網友要求,進更多顏色的LED,現在支持換其他型號LED

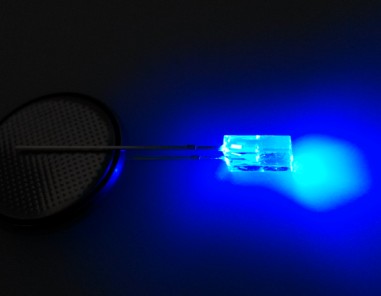

(所有套餐默認的LED是3F霧面藍色)



散件套餐 購買套餐介紹(各個版本的資料功能不同具體可以看下面的表格介紹)

 如果不會焊接芯片又怕焊接壞,我們可以幫忙焊接板上的芯片加收150元錢不包括板上插針,LED,(我們是手工焊接所以不要與機器焊接對比)需要的可以與我們聯繫,改價格。(特別是新手一定不要為了省150元錢,我們遇到很多都是新手,喜歡買散件然而焊接功夫又不到家,到最後浪費的更多)

(全部套餐都是不包含TF內存卡的,需要內存可以可以點擊這個購買,也可以使用自己家手機MP3 MP4 TF內存卡)

(光立方不包含外殼,需要另外購買500元)

 名稱 散件套餐--包含物品名稱 說明(介紹避免誤會) 送資料說明
初級版

價格:1500

光立方驅動板散件一套
 +
  M8主控(8K版)配合上機位使用
 +  550個藍色霧面LED
  數據線一根
此版本就是連接電腦,用我們的軟件控制,動動鼠標就可以,推薦給不懂C程序的。 初級版只配送,,驅動板原理圖,焊接教程,LED搭建教程。
中級版

價格:1700

 光立方驅動板散件一套
 +
  M328主控(32K版)配程序源可自行修改開發寫程序
 +  550個藍色霧面LED
  數據線一根
此版本,我們提供C程序源可以自己修改程序,不可以連接我們軟件,推薦給程序員 玩程序的。 中級版 配送,  光立方脫機驅動示例C源程序,驅動板原理圖,焊接教程,LED搭建教程。
高級版

價格:2100

 光立方驅動板散件一套
 +
  M8主控(8K版)配合上機位使用
 +   M328主控(32K版)配程序源可自行修改開發寫程序
 +  550個藍色霧面LED
  數據線一根
此版本 配有2個小卡包含,中級版和初級板的功能。 高級版配送, 上機位軟件,光立方脫機驅動示例C源程序,驅動板原理圖,焊接教程,LED搭建教程。

光立方TF內存卡版

價格:2200

 光立方驅動板散件一套
 +
  M8主控(8K版)配合上機位使用
 + TF動畫模塊
 + 550個藍色霧面LED
 送 數據線一根
此版本有2種特色,一個是可以直接連接電腦控制,二是可以自由設計動畫把動畫存儲到TF內存卡內。 配送資料,焊接教程,LED搭建教程,電腦直控軟件,和 TF卡動畫設計軟件

高級版+TF動畫存儲模塊版

價格:2400

 光立方驅動板散件一套
 + M8主控(8K版)配合上機位使用
 + TF動畫模塊
 +
 M328主控(32K版)配程序源可自行修改開發寫程序
 + 550個藍色霧面LED
  數據線一根
此版本集成高級版和TF動畫存儲模塊 功能。 配送資料,焊接教程,LED搭建教程,電腦直控軟件,和 TF卡動畫設計軟件,光立方32K脫機驅動示例C源程序,驅動板原理圖,



各個模塊的介紹:

光立方驅動板:用來驅動搭載8X8X8光立方,驅動板是可以級聯在一起玩轉的,只要一片主控板,可以控制多個級聯光立方。可購買多個驅動板級聯玩轉。

M8 主控板(8K版): 內部燒寫有與上機位通訊的程序,不懂程序的愛好者直接購買,配合上位機(電腦通訊控制軟件)使用。

M328 主控板(32K版):主要為程序源開發,以及擺脫上機位,懂程序的可自由編寫程序,我們也會提供多個例程供大家參考,配合ARDUIN軟件,直接編寫程序,無需冷啟動,自動下載程序。



TF動畫模塊:可以把自己設計在動畫存在TF內存卡模塊連接光立方驅動LED顯示動畫。動畫存儲到內存可里面就可以直接脫離電腦,給光立方供電就可以顯示動畫全新設計開發了,TF專屬的動畫設計軟件(從此編輯動畫無需任何編程知識,動動鼠標就可以設計自己想要的動畫。)



如何挑選光立方

1.) 對比PCB的做工,PCB尺寸為18.4*18.4MM PCB板為全鍍金工藝。電路板全部經過飛針測試+AOI光學測試。

2.) 挑選的元件,使用專門的LED恆流驅動芯片,原裝的元件,全銅的插針,鍍金的LED插座,高亮度的LED。

3.) 懂與不懂,C程序都是可以自己編輯動畫的,還不必擔心單片機的內存不夠。可以支持幾GB的內存卡。

4.) 動畫現用的數量,全部各種版動畫加來已經有50多種。

5.) 貴的原因幾點,1個電路板工藝尺寸,貴的件的使用,

6.) 玩的花樣多種形式,適合各種愛好者。

7.) 程序的穩定性,經過幾千愛好者的見證。

1. 開發介紹

  性的原創想法!!!認真閱讀一下介紹 (遇到問題可以隨時聯繫我們)

(最近發現比較多的人盜用我們的軟件,盜用我們的創意,拿來商業用途,甚至連配件的介紹也是我們這裡複製的。光立方的上位機軟件3D8S是我們自己為光立方編寫的控制軟件)

    允許愛好者,仿製玩轉,禁止用於商業,銷售。使用本軟件的只授權聖源電子製作,其他使用全部都是屬於盜版,親購買請認准。

    3D8S(光立方) 是一個集實際型經濟型性價比高便宜而且能夠幫助你更好的學習c語言等多功能於一身的一個藝術品, 他不僅僅局限於裝飾而且隨時可以成為你泡妞的利器給女孩子一種絢麗多彩的一種產品這種產品能夠直接表達出你內心所想哦親你還等什麼呢這可是今年最流行的泡妞利器還有最關鍵的是你想在泡妞的同時還能學到知識麼,你想讓你的女朋友覺得你除了能送這個東西以為還能體現你知識的一面麼?通過3d8 就能讓你更快更好更直接的接觸專業知識 而且還能做出更加多更加絢麗的圖案來表達你對女孩子的傾心 這麼好的一款產品你還等什麼呢?親 你還單身麼?你還在為了怎麼跟心儀對象表白麼?你還在猶豫什麼3d8是最好的產品親別錯過哦
廣告語----藉口提供

論壇技術支持(光立方專區):

2.光立方簡介

  • 輸入電源:5V
  • 採用USB轉串口通訊
  • 帶有上位機控制
  • 512個LED可調光設計
  • 上位機控制(電腦軟件直接操作時時顯示),
  • 一共有44種動畫效果,還支持自定義效果。
  • 播放模式自由切換,
  • 播放速度自由控制,
  • 通過我們軟件播放MP3,實現時時音頻譜顯示功能
  • 更有TF版最大支持4G內存卡,軟件取模動畫,不懂程序一樣可以製作動畫
  • PCB尺寸18.4厘米X 18.4 厘米,(搭建好高20多厘米)
  • 光立方不包含“電源”“光盤”電源採用USB直接供電,
  • 各個版本的資料功能不同 具體可以看​​下面的表格介紹

(光立方所有資料都是通過網絡發送,收到貨聯繫我們客戶索要下載地址,或者留下郵箱。)

光立方TF內存卡版

  • 3D8S 光立方TF內存卡動畫存儲模塊(可視化編輯動畫-無需在學習什麼編程語言)
  • 在想單片機的內存不夠存儲動畫?內存卡模塊,只要你有動畫創意存下多少都不是問題。
  • 採用TF內存卡存儲,自己編輯的的動畫。
  • 全新的可視化編輯動畫軟件,國內首創,全部自主設計研發。
  • 設計動畫不用在學習什麼各種編程語言,用鼠標就可以設計出自己想要的圖形字符。
  • 很多人會問,動畫可以播放多久?我的回答是只要你有多少創意,他就可以播放多久,不重複的。

1問:想要製作光立方?只會焊接其他不是很懂可以製作嗎?

答:可以的,只要有焊接基礎和,認識基本元件就行。

2問:光立方有多少動畫?可以存多少動畫呢?

答:光立方現成的動畫40多個,理論上自己想要製作多少都可以存的下。

3問:我不懂C語言編程可以製作動畫?光立方怎麼自己設計動畫?

答:可以的,我們有專門的動畫製作軟件,不懂C編程一樣可以設計自己想要的動畫。

TF內存卡動畫存儲模塊可視化動畫編輯軟件界面。(不要和8K的上位機軟件(電腦通訊控制軟件)混了)

軟件界面介紹:

介紹軟件

  • 在這個軟件上面直接設計動畫,
  • 用鼠標就可以設計動畫了。
  • 帶有亮度調節,每幀動畫延時設置。
  • 圖形左右上下位移按鍵大大方便了設計。
  • 全亮全暗按鈕,反色按鈕
  • 動畫是一幀幀設計的
  • 設計好的動畫文件直接保存到TF內存卡里面。
  • 把TF卡模塊直接插到光立方擴展座上面就可以了。(連接電源就自動播放你自己設計的動畫)
  • 最邊的 邊框就是動畫幀數的選擇,設計添加

8K控制卡連接的軟件上位機軟件(電腦通訊控制軟件),不要和TF卡動畫設計軟件混了。

 圖片展示:

當使用電腦直接控制時候需要把內存卡模塊拔掉,USB連接電腦。

使用TF內存卡模塊脫機動畫時候需要把8K卡插上和內存卡模塊插上。給光立方供電就可以了。

(光立方不包含外殼,需要另外購買500元)

(發貨全是散件到手需要自己粘貼, 粘貼好的沒有辦法發,發出全部都是裂的,快遞太暴力)

  • 光立方有機玻璃罩
  • 採用4MM有機板製作
  • 優質有機板透光性好
  • 全部採用激光切割,保證了外殼的準確度。
  • 外殼全部為散件,我們有送點膠水,只有一些快遞允許髮膠水,收到沒有膠水的可以直接用502膠,發順風是肯定不允許髮膠水的,特別是香港的朋友,沒有辦法髮膠水。
  • 膠水在收到貨後請在3天內使用掉,膠水蒸發很快,粘貼時候手按住10-30秒就可以粘住。全部粘貼後靜置10個小時,讓膠水完全乾透。
  • 套上外殼後光立方又是另外一種效果。
  • 粘貼好的長寬高:18.4*18.4*20 CM
  • 外殼是直接罩上去的,不需要任何固定。

散件如下圖

套上後的效果。

光立方輔助搭建模具模塊 加購100元
間距90MIL 22.86MM



板在運輸和存儲過程中板表面有比較多的划痕,如實物圖...

板子邊是人工切割,所以實在沒辦法保證板的完美。(追求完美的請不要購買,,,)

(板子只能用於本店的8*8*8 光立方搭建使用,4*4*4的光立方是不可以用的間距是不同的。)

光立方搭建模版間距90MIL(22.86MM) ,模版全部是由我們自己雕刻,邊採用手動切割的。

採用6MM木板雕刻,板厚度為6毫米,孔3毫米。整體長寬:180*180 毫米

保證孔位距離精準。

我們模具只保證可以用來搭建光立方。

有能力的可以自己畫線,鑽孔。不用購買。。。。。。

-------------------------------------------------- ----------

下面是使用示例僅供展示@@@@ 20121101 板子全部更新為木板雕刻。

下面只是部分焊接展示,給大概看個大概有點概念下。






 演示視頻:http://www.syyyd.com/forum.php?mod=viewthread&tid=3732&extra=page2278985D1 (複製粘貼到IE查看)
(視頻展示,各種動畫展示)

32K控制卡編程環境開源光立方的程序:光立方庫文件,動畫示例

採用ARDINO IDE編程軟件,也可以外接ARDUINO 開發板驅動。

擴展接口介紹

上圖是舊版的照片,僅提供介紹接口,具體新版可以看下面圖片展示。

   板上留有超多的接口大大方便了二次開發。懂程序和懂硬件的可以在外圍增加很多東西。不懂可以玩我們現成的TF版套餐。

圖片展示(以下圖片為展示,購買套餐不同會有一點不同)

鍍金電路,厚度1.6MM。尺寸18.4*18.4厘米。

鍍金電路,厚度1.6MM。尺寸18.4*18.4厘米。

驅動底板的元件,LED專門恆流芯片,全銅的插針母座,鍍金圓孔插針。

焊接好的底板展示。

ARDUINO 控製版的可以看這裡



問與答

目前沒有任何商品問答!
本商品上架日期:2010-06-14.
