電壓轉電流信號模塊

0-3.3V 轉 4-20mA

0-15V 轉 4-20mA

0-5V 轉 4-20mA

0-10V 轉 4-20mA

0-15V 轉 4-20mA

《產品功能》

■ 可以將單片機、PLC、電位器的輸出電壓轉換成電流輸出，在一定負載範圍內電流不隨負載變化而變化，電壓與電流的轉換成線性關係

■ 可當恆流源使用：當恆流源使用時，控制電壓端懸空，只接模塊供電電源，轉動調零電位器就可以控制輸出電流的大小，默認輸出0-12ma，如果需要0-24ma是請備註一下，我這邊改一下。

《產品特性》

■ 工作電壓：12-24V

■ 輸出電流下限（零點）和上限電流（量程）都可調，可實現0-3.3、5、 10、15轉4-20ma, 也可以輸出別的範圍電流，例如0- 5V轉2-17ma。

■調零旋鈕用來調節輸出電流下限值的大小，量程旋鈕用來調節輸出電流上限值的大小。

■ 控制電壓是用來控制輸出電流的大小，典型值為0-2.5V、0-3.3V、 0- 5V、0-10V、0-15V。控制電壓的起點也可以不為0V，例如控制電壓為1-9V時也可以輸出4-20ma。

■ 24V時可帶載750歐姆。

■輸入電壓與輸出電流關係：Y是 電流mA，X是 電壓V。

• Y=X*16/2.5+4（0-2.5V 轉 4-20mA）
• Y=X*16/3.3+4（0-3.3V 轉 4-20mA）
• Y=X*16/5+4   （0 - 5V 轉 4-20mA）
• Y=X*16/10+4 （0-10V 轉 4-20mA）
• Y=X*16/15+4 （0-15V 轉 4-20mA）

• Y=X*20/2.5（0-2.5V 轉 0-20mA）
• Y=X*20/3.3（0-3.3V 轉 0-20mA）
• Y=X*20/5   （0 - 5V 轉 0-20mA）
• Y=X*20/10 （0-10V 轉 0-20mA）
• Y=X*20/15 （0-15V 轉 0-20mA）

《接線方法》

《模塊校准方法》

    將萬用表1打到電壓檔，萬用表2打到毫安檔（如果沒有兩塊萬用表的話可用一塊表輪換使用），控制電壓端給0V，轉動零點電位器，使萬用表2顯示4ma；控制電壓端給需要的電壓如2.5V、10V，轉動量程電位器，使萬用表2輸出20ma；調試完後如果發現控制電壓端給0V時，電流輸出不是4ma，這個時候再重複一次上述過程，這個時候模塊就校準好了。

《實驗數據》

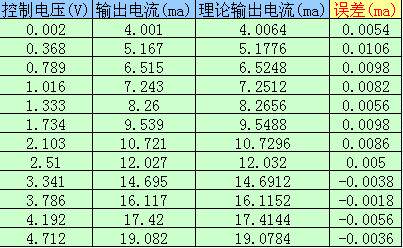

最大誤差0.0106ma

特別說明：由於一個人精力有限，只能隨機抽一個模塊作為測試，且實驗數據偏少，所用測試儀表均為普通萬用表，數據肯定有一定的誤差。

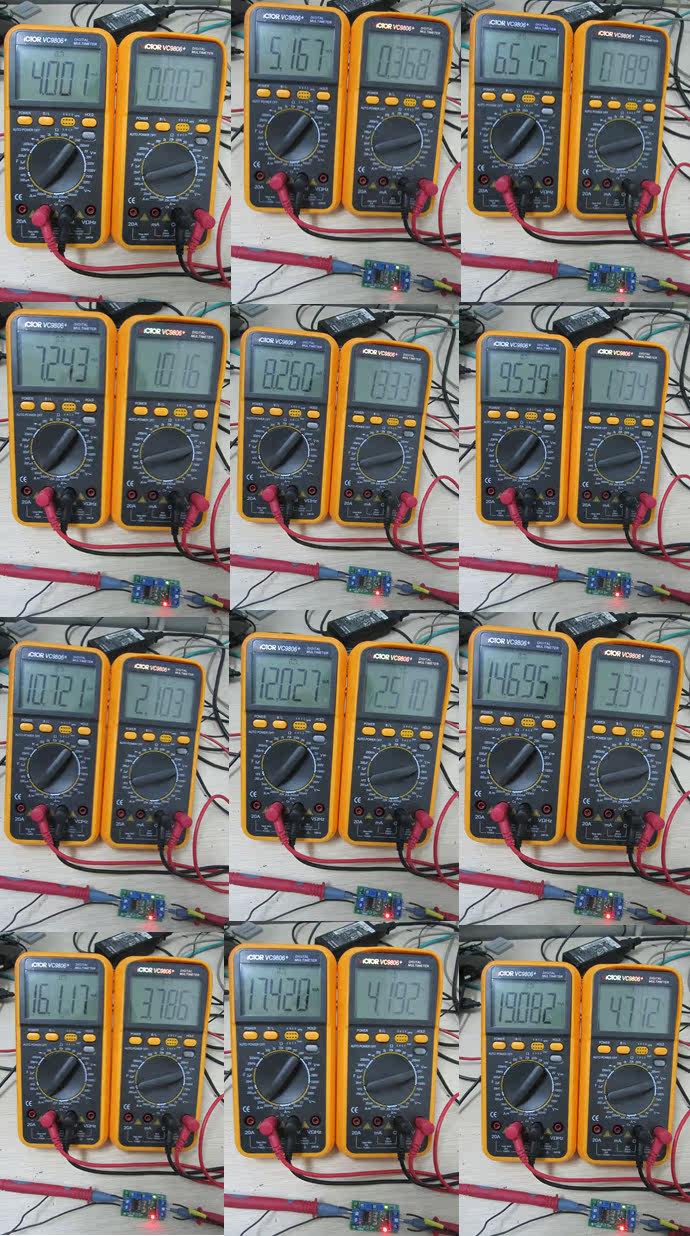

《實測》
