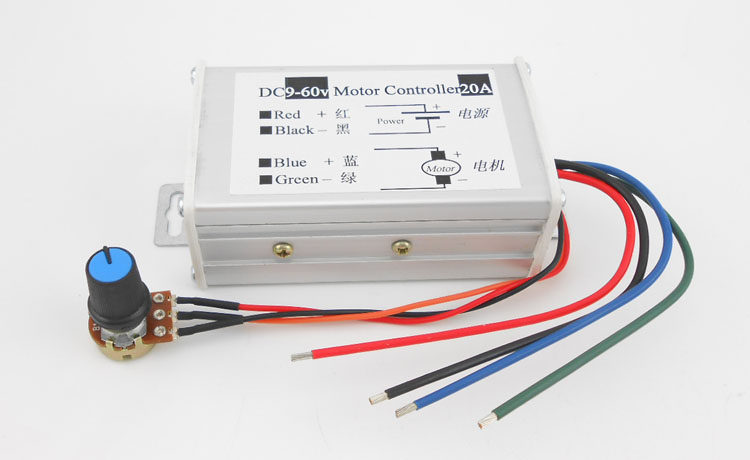

型號：ＺＷ9-1-22直流調速器

 PWM簡介：

   脈寬調製的全稱為：Pulse WidthModulator，簡稱PWM。由於它的特殊性能，常被用作直流迴路中燈具調光或直流電動機調速。本電路就是利用脈寬調製(PWM)原理製作的馬達控制器。採用該種方式控制馬達轉速有兩優點：

   1.它主要是通過改變輸出方波的佔空比，使得負載上的平均接通時間從0-100％變化，以達到調整負載亮度/速度的目的。利用脈寬調製(PWM)方式實現調光/調速的好處是電源的能量能得到充分利用，電路的效率高。例如：當輸出為50％的方波時，脈寬調製（PWM)電路消耗的電源能量也為50％，即幾乎所有的能量都轉換為負載功率輸出。而採用常見的電阻降壓調速時，要使負載獲得電源最大輸出功率50％的功率，電源必須提供71％以上的輸出功率，這其中21％消耗在電阻的壓降及熱耗上。

   2.採用脈寬調製(PWM)方式可以使負載在工作時得到滿電源電壓，這樣有利於克服電機內在的線圈電阻而使電機產生更大的力矩。

技術參數

工作電壓: ＤＣ9V-60V
輸出電壓:  負載下線性

最大電流: 20A
持續電流: 18A

調速範圍: 0%——100%
控制頻率：25ＫＨＺ

調速方式:電位器
調速類型:調流　　　　　　　　　　　　

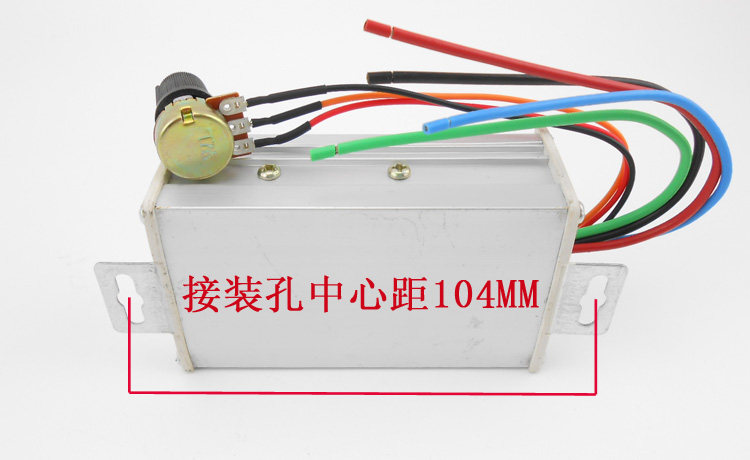

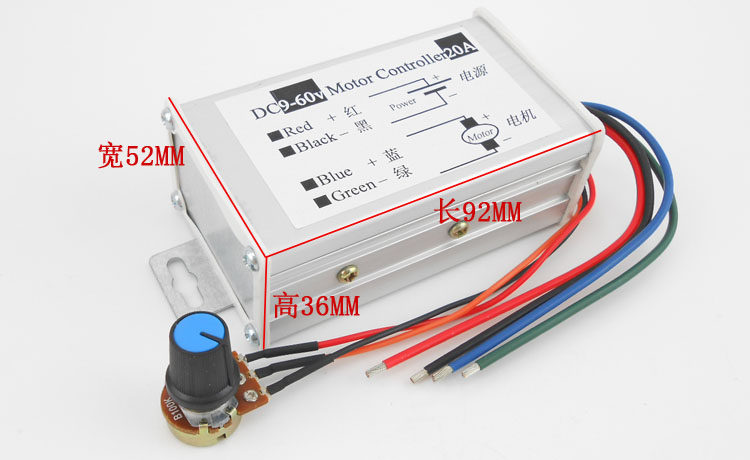

主板尺寸:長92 MM *52 MM *36 MM         　
產品淨重: 126克

注意：不能用在電動車上與優奈特減速電機上。

接線方式

紅線接：電源正+　　　黑線接：電源負-

藍線接：電機正+　　　綠線接：電機負-
