備註：PCB套件和成品板為焊接到PCB上的零件，不包含其它零件。套件中電容為進口電容，因為供貨不穩定性，會使用不同品牌進口電容。

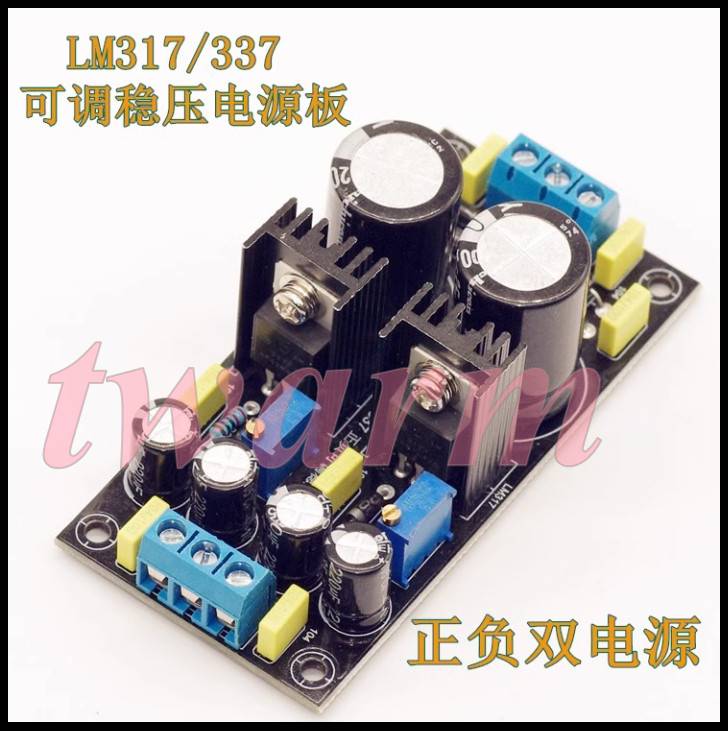

具體零件請參考上圖，電路原理為LM317/337穩壓電路，具體請看電路原理圖，PCB規格為FR4 雙面40X80MM 非常的小，適合小空間安裝。

LM317 337 直流可調穩壓電源板設計特點及其電氣特性：

線路設計特點：

    1）整流部分採用獨立4個整流二極管，每個二極管上並聯有一個抗干擾電容，可以防止有用信號（通常是高頻信號）和電源工頻信號（50赫茲）在整流二極管上產生相互調製，從而產生干擾信號，干擾機器的正常工作，消除“調製交流聲”，從根源上為後面的電路消除乾擾源。（如果不加這個抗干擾電容，如用在信號放大電路上，有很大機會把信號放大板做成收音機）

2）線路板的PCB LAYOUT 設計， 整個線路板一點接地，即使多個儀器和線路共用一片電源板，都不會產生電源地線環路，沒有地線環路，就不會產生交流聲。從源頭解決地線環路問題。（淘寶上很多商家都沒有這樣設計，導致很多信號放大設備和儀器根本沒有辦法使用，只能用在一般電路上）

電氣特性：

輸入：三線交流雙28V以下

可調整輸出電壓低到1.2V。保證1.5A 輸出電流。

典型線性調整率0.01%。典型負載調整率0.1%。80dB紋波抑制比。

輸出短路保護。過流、過熱保護。

電壓輸出範圍：1.25V 至30V 正負電壓連續可調。
