產品說明0

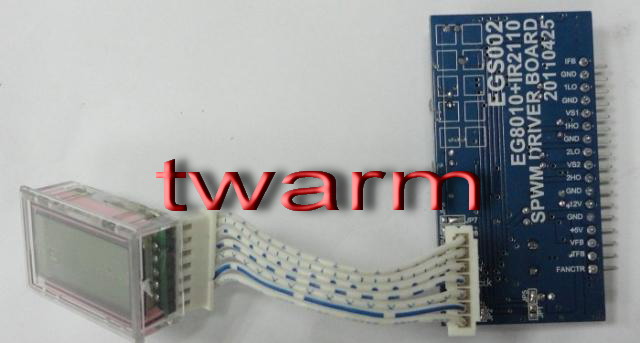

EGS002 B、D 專用液晶
不接背光顯示圖：

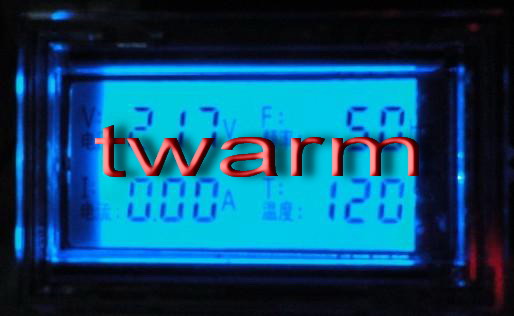

［接背光］顯示圖片：
3、應用領域
- * 單相純正弦波逆變器
- * 光伏發電逆變器
- * 風力發電逆變器
- * 不間斷電源UPS系統
- * 數碼發電機系統
- * 中頻電源
- * 單相電機調速控制器
- * 單相變頻器
- * 正弦波調光器
- * 正弦波調壓器
- * 正弦波發生器
更多信息參見公司網站：www.egmicro.com
相關資訊
晶片EG8010+EG2113x2 驅動模塊
＊此驅動板［有分］：
- EGS002 模組：欠壓保護＊
- EGS002 模組：無欠壓保護＊
（欠壓保護：輸出低於 187V，關閉輸出）
*只有 單模組，無液晶不含螢幕!!!
https://twarm.com/commerce/product_info.php?products_id=3592
ＰＳ．如果要【加買】螢幕（128*32液晶、專用螢幕）、模組（要選帶欠壓保護、不帶保護），下單時請告知哪一款
- EGS002Ａ模組：欠壓保護＋128*32液晶（另購）
- EGS002Ｂ模組：欠壓保護＋專用液晶（另購）－可以到指定賣場下單
- EGS002Ｃ模組：無欠壓保護＋128*32液晶（另購）
- EGS002Ｄ模組：無欠壓保護＋專用液晶（另購）
＊EGS002B 模組（欠壓保護）＋專用液晶（1組）：請到下方賣場
https://twarm.com/commerce/product_info.php?products_id=9580
EG8010 純正弦波逆變器專用芯片
1、產品描述
EG8010是一款數字化的、功能很完善的自帶死區控制的純正弦波逆變發生器芯片，應用於DC-DC-AC兩級功率變換架構或DC-AC單級工頻變壓器升壓變換架構，外接12MHz晶體振蕩器，能實現高精度、失真和諧波都很小的純正弦波50Hz或60Hz逆變器專用芯片。該芯片採用CMOS工藝，內部集成SPWM正弦發生器、死區時間控制電路、幅度因子乘法器、軟啟動電路、保護電路、RS232串列通訊介面及12832串列液晶驅動模塊等功能。
2、產品特點
- * 5V單電源供電
- * 引腳設置4種純正弦波輸出頻率： 50Hz純正弦波固定頻率 60Hz純正弦波固定頻率 0-100Hz純正弦波頻率可調 0-400Hz純正弦波頻率可調
- * 單極性和雙極性調製方式
- * 自帶死區控制，引腳設置4種死區時間： 300nS死區時間 500nS死區時間 1.0uS死區時間 1.5uS死區時間
- * 外接12MHz晶體振蕩器
- * PWM載波頻率23.4KHz (出廠23.4K或11.7K(預設23.4))
- * 電壓、電流、溫度反饋實時處理
- * 過壓、欠壓、過流、過熱保護功能
- * 引腳設置軟啟動模式1S的響應時間
- * 串口通訊設置輸出電壓、頻率等參數
- * 外接串口128*32液晶顯示模塊顯示逆變器的電壓、頻率、溫度和電流等信息
- * 根據客戶的應用場合屹晶微電子公司提供修改相應的功能或參數
原理圖說明：
