產品說明5
版本說明：產品名稱分類表示可以測量的最大峰值範圍，MODBUS的版本帶有RS485通訊接口，可以用上位機軟件進行採集數據，也可以與PLC，DCS，智能儀表等設備進行通訊！除此之外，其他功能一樣！
測量說明：請一定要看！測量電壓可以設置成獨立供電和非獨立供電模式，模塊上有個黑色跳帽，插上表示用非獨立供電，拔下表示獨立供電！接線方法是不一樣的，請看明白接線再動手！接錯線燒壞概不負責！非獨立供電是指模塊供電電壓即是被測量電壓（5-30V），獨立供電是指模塊供電和被測電壓是分開的，此時模塊供電電壓5-24V，被測最大電壓為購買的電壓值（標30V為0-30V，100V為0-100V），註：10A100V的版本只能使用獨立供電接法！
產品參數：
◆可同時測量電壓、電流、環境溫度
◆電壓範圍：0-100V
◆電流範圍：0-10A（大電流溫度超過60度時請加強散熱）
◆溫度範圍：-10-100度（精度1%）
◆精度：1%（±1個字，電壓電流量程越大，精度相應降低）
◆支持標準Modbus RTU協議，通訊方式RS485
◆ 電壓與溫度為切換顯示（可通過按鍵設置溫度顯示模式：斷電情況下，按住按鍵不松，通電，三秒後鬆開按鍵，重上電即可切換，僅顯示電壓模式或者切換顯示電壓和溫度）
◆ 帶協議功能可以設置1-255個設備地址，通過上位機軟件設置；
◆ 產品尺寸：47.8*28.8*30MM
◆安裝開孔：45*25.5MM
◆ 重量：25G

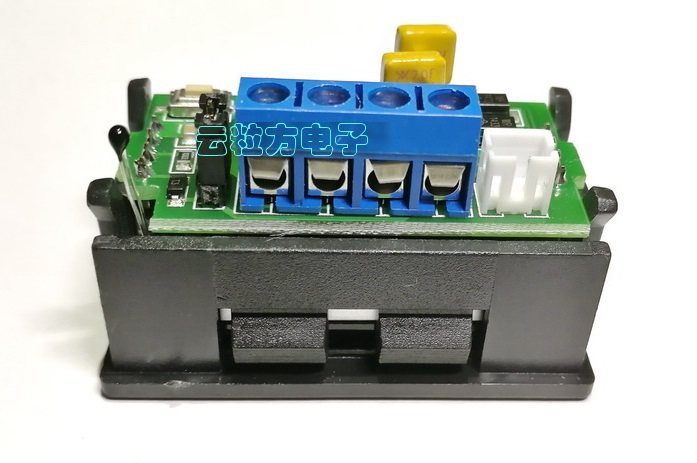

接口說明:
◆標注 A、B接線端為RS485接口，用於Modbus通訊
◆ GND電壓負極，IIN測電流負載的負極，VCC非獨立供電時為被測電源正、獨立供電時為模塊供電電源正，VIN 獨立被測電壓正、負載正。
測電壓電流接線圖:
非獨立供電接線圖：
獨立供電接線圖：
Modbus測試說明:
1.連接硬件
連接RS485串口，A連接A，B連接B，接上被測電壓。

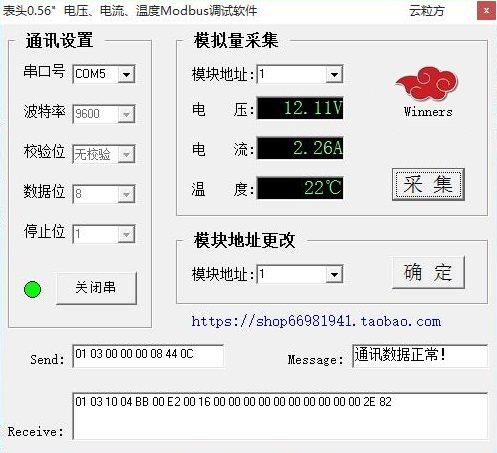

2.軟件設置:
在」通訊設置」設置好串口號，打開串口。
在」模擬量採集」項設置好模塊地址（默認地址為"1"，在不清楚模塊地址的情況下，可以在」模塊地址更改」項中進行模塊地址更改）
在」模擬量採集」點擊」採集」命令就可以了。
如出現」通訊錯誤」確認RS485接口A、B端是否反接。
