產品說明0
%%不能用在模擬正弦波的逆變器%%
DL85-2042A型數字式交流電壓電流雙顯示表是在同一個儀表上同時顯示被測量的交流電壓和電流，儀表不需要另加電源及互感器，儀表隨機附帶100A / 200A精密小型互感器，真有效值測量，測量精度高！直替老式85L17指針式電壓電流表。
主要技術指標
1：測量精度1%正負2個字
2：顯示器：電壓4位紅色 0.39英寸LED數碼管，電流顯示4位純綠色 LED數碼管。
3.測量範圍：交流電壓：AC80-300V（單相） 200-450V（三相）交流電流：AC0-100.0A，AC0-199.9A，測量電流小於100A時電流顯示分辨率為0.01A，測量電流大於100A時顯示分辨率為0.1A，量程自動轉換（小數點自動移位）真有效值測量
4.電源功耗：0.2VA
5.測量速度：約每秒2次
6.外形尺寸：70（長）*39 （款/高）*40（厚）
7.按裝尺寸：68（長）*38（款）mm（嵌入式安裝）
8.說明：互感器與儀表分離，互感器可以根據測量的實際位置安裝，互感器/CT二次端引線可以加長0.5-3米，不影響測量精度。
9. 互感器（孔直徑15.5mm）可以滿足國標21-25平方（mm)標準銅線穿過。
10.200A互感器孔直徑24mm，可滿足國標30-45平方（mm)標準銅線穿過。

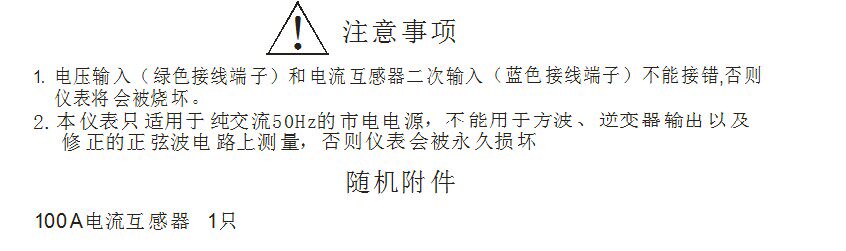

注意事項
本儀表只適合純交流50-60HZ的市電電源，不能用於可控矽，方波逆變器輸出以及修正弦波的正弦波電路上測量，否則儀表會被永久損毀！

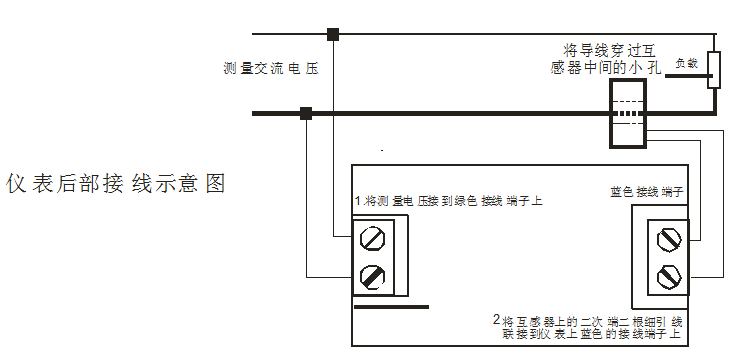

接線圖如下
