1200W DC-DC升壓模組（20A可調）恆壓恆流電動車電源板 10-60V轉12-80V

【產品介紹】：

　　與舊款相比，優化了電路結構，使得電源工作更穩定了。同時增加了輸入防反接（以150A的MOS防反)和輸入低電壓保護，且低電壓保護電壓從9-50V可調適應各種蓄電池。使用蓄電池供電時不用但心蓄電池虧電時損壞電源模組和電池了。

［功率說明］：由於本電源的輸入電流大為20A.輸出功率與輸入電壓有關。輸入電壓越高功率就越大，例如輸入12V*20A功率是240W .輸入24V*20A是480W .此時是大功率。由於散熱面積有限，輸入電壓超過10A或輸出電流達10時請加12V風扇散熱。

【產品特點】：

• 模組名稱：1200W升壓恆流模組
• 模組性質：非隔離升壓模組（BOOST）
• 輸入電壓:DC10-60V（直接輸入10-60V無需跳線帽選擇電壓）
• 輸入電流：20A（MAX）超過15A請加風扇散熱（加風扇散熱輸入電壓在12-24V時輸入電流可達到25A)
• 靜態工作電流：15mA(12V升20V時,輸出電壓越高靜太電流會增加)
• 輸出電壓：12-80V連續可調。
• 輸出電流：18A MAX 超過10A請加強散熱（與輸入、輸出壓差有關，壓力差越大輸出電流越小）
• 恆定電流範圍：0.5-18A（+/-0.3A)
• 輸入防反接：有（150A功率MOS防反）
• 低電壓保護：有（9-50V可調）
• 工作溫度：-40~+85度(環境溫度過高時請加強散熱)
• 工作頻率：150KHz
  轉換效率：92%（效率與輸入、輸出電壓、電流、壓力差有關.，壓差小效率高）
• 輸入過電流保護：有（輸入超過25A，自動保護，電源不升壓）
• 短路保護：有（輸入30A保險絲) 雙重短路保護，使用更安全。
• 輸入反接保護：有（150A的功率MOS管防反。可以長時間反接） 安裝方式：4顆3mm銅管柱
• 接線方式：接線端子（請使用大電流純銅線）

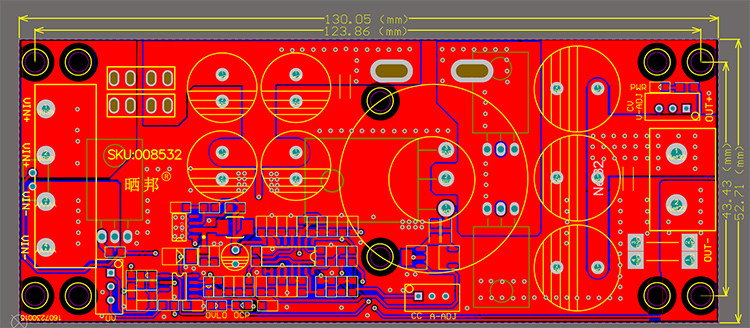

• 模組尺寸：長130mm寬52mm高53mm
• 模組單重：300克
• 輸出功率：
  輸入電壓*20A，如：輸入12V*20A=240W，輸入12V時的高功率為240W，
  輸入電壓*20A；如：輸入24V*20A=480W，即：輸入24V時在功率為480W
•
  注意：輸入12V時高功率是240W，輸入24V時高功率480W，輸入36V時高功率720W

　

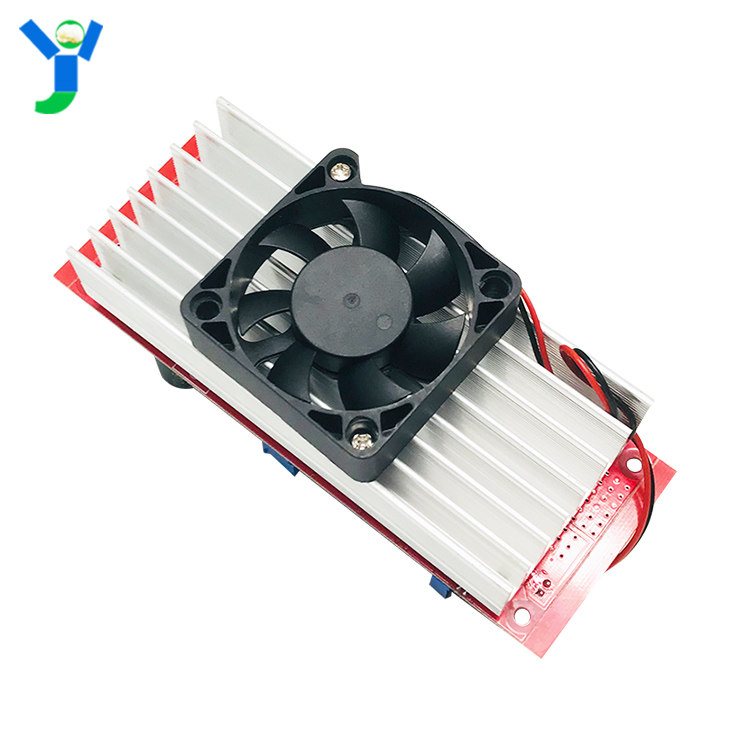

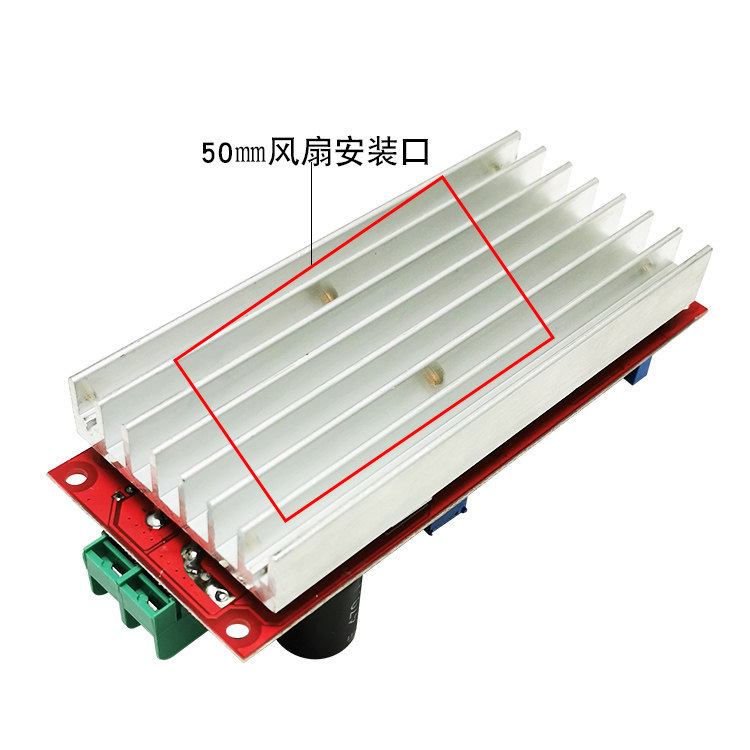

電源用料很猛輸入採用4顆63V/470UF高頻低阻電解電容，輸出3顆100V/470UF電解電容。33MM超大功率鐵矽鋁磁環以3根1.2MM的純銅線並繞，防止大流情況下過溫磁飽和。用一片116MM*58MM*14MM鋁散熱器散熱。且散熱片有5015風扇（5MM*5MM*15MM)安裝孔位;進口電源管理晶片輸出電壓電流均連續可調。

【應用範圍】:



１．DIY一個穩壓電源，輸入12V便可，輸出可12-80V可調。



２．為您的電子設備供電，可以跟據您的系統電壓設定輸出值。

３．做為車載供電電源，為你的筆記型電腦，PDA或各種數位產品供電。

４．DIY一個高功率筆記本行動電源：配上大容量12V的鋰電池組，讓您的本本走到哪裡就能亮到哪。

５．太陽能板穩壓。

６．給蓄電池、鋰電池等充電。

７．驅動高功率LED燈



〔使用方法〕：

【電壓調節】:

　　在接通電源空載的情況下用一字螺絲起子調整輸出端「V-ADJ」電位器（下圖有標示）順時針調大，逆時針調小），由於輸出電容容量較大，輸出電壓由高電壓調往低電壓時反應會比較慢。建儀調節的幅度小一些。

【電流調節】：

　　逆時針調「CC A-ADJ」電位器30圈左右，把輸出電流設定為，接上LED蓄電池等負載，順時針調「CC A-ADJ」電位器至您所需的電流。用於電池充電的，把電池放完電後，再接到輸出，調CC A-ADJ至您所需的電流，用於充電時一定要用放完電的電池調才準，因為電池剩於電量越多，充電電流越小。

特別注意：千萬不要用短路輸出的方式調電流，升壓模組的電路結構不能用短路的方式調整.

【輸入低電池保護調整】：

　　低電池保護主要針對輸入電源為電池時防止電池過放，電池電壓過低損壞電源模組和電池。例如設定12V電池低電池保護。在電源模組的輸入端接一個10V的電壓用一字螺絲起子調整RV1（順時針保護電壓值調高，逆時針保護電壓調低）直到UVLO燈亮即可，此時低電池保護電壓為10V ，當電池電壓降到10V時電源模組不升（輸入電壓等於輸出電壓）



特別說明：

模組有恆壓恆流功能，但因為是非隔離升壓模，由於其特性恆流範圍隨輸入輸出電壓及負載有關，

恆定電流範圍：對於電池充電我們建議，模組輸入電壓小於電池的放電截止電壓，輸出等於電池充電截止電壓，否則我們不保證恆定電流範圍。阻性負載來測試恆定電流範圍會比較窄，最小電流=輸入電壓除以負載阻抗，最大電流=輸出電壓除以負載阻抗，所以恆流值是有最大值和最小值得，不是你想調多大就多大，調小就小

電池充電建議：調整輸出電壓到電池充電截止電壓，然後調節限流電位器至最小位置，接上電池，串上電流表，調至您所需的電流。需要注意的是：充電過程隨著電池電壓升高充電電流而減少。

［特別注意］：

1，輸入端電源的電壓必須在10V以上。

2，用開關電源做輸入端電源時，先空載的情況接好輸入端電源且調節好電壓。然後再去接負載。（必須確保開關電源一直是運作的），或是先空載調節好電壓，然後斷開開關電源再去接負載。在開關電源開啟的情況下接通開關電源與電源模組。（因為開關電源在開啟時有一個爬升時間。當電壓低於10V時晶片還未工作。很容易把MOS管擊穿。

3，用於恆定電流模式定電壓時得保證定電壓必須高於輸入電壓。(例如電源的輸入電壓是12V 空載輸出電壓是15V 這時去接一個3.2V的LED燈。這種情況是不允許的。少得接4個串聯後的LED燈）
