YZXSTUDIO 迷你USB-C PD 測試儀 電壓電流紋波 雙Type-C 儀表－2022年新改版1278E
2022年新改版1278E，這批採樣電阻換5毫歐，可以測那些200w-10A快充了，連續6A峰值10A保證，內阻也更低，不過注意犧牲一點電流精度和讀數跳動，新固件電流歸零邏輯優化，可以實現任一端輸入電流歸零．
原創高端USB表領跑者！要玩就玩高大上的！專注原創USB測試儀8年！產品海量遠銷海外！山寨抄襲複製借鑒不計其數！一次到位避免重複投資！真正工具非玩具！真正儀表級精度！
現貨使用全新原裝進口INA226
本產品，終身保修，但不歡迎買去摸摸退的朋友，插拔次數超過20次或有明顯使用痕跡屏幕捏的滿是指紋測試記錄過數據只保修不退換，多次使用後才提出公頭掰彎屏幕摔裂等問題人為損壞不接受扯皮退貨，發貨有高清監控拍攝測試完好才貼單發出，你扯不過我滴。不是玩具真正需要再拍。
純直通高兼容性高穩定工具級CC表，非玩具，沒上位機接口，無藍牙，無誘騙，不支持測線阻，無花哨圖標界面，想好再拍。嫌貴想買玩具出門左轉右轉。
本機「沒有」以下功能：
＊〔PD3.1〕：耐壓48v能測最新快充多牛！醒醒吧別被割韭菜了，本店實在懶得以支持240w來騙錢。PD3.1怕是推了有1年了吧，有啥1K元以上設備C口支持輸入的？蘋果140w必須磁吸線轉不算。
＊C口有一致命硬件bug：CC短路到VBUS，當年燒毀無數switch尾插的罪魁禍首。USB發現這BUG後強制把CC耐壓加到25V，不過至今仍然是25V，但PD3.1最低檔也是28V，重蹈覆轍？短路燒毀算誰的？廠商可沒這麼鯊逼！其他PD3.1不可能普及看文末。
＊＊若你堅信會有PD3.1-48V，聯繫我加1000元買1278H，耐壓80V。
＊〔快充誘騙〕：哇，能用這功能檢測充電器支持啥協議液！你的充電器支持啥協議你不清楚？不清楚的話我告訴你：
＊＊原裝充：支持原裝協議，
＊＊山寨充：可能支持原裝協議．也可能支持一堆亂七八糟協議與你無關；
＊＊第三方萬能充：基本啥都兼容不好。
表測是否支持與你手機能否快充沒屁的關係，特別是某些私有快充手機。買手機時打聽好是否支持公版快充如QC、PD、PPS，其他私有快充即使第三方支持也沒速度沒意義浮雲。
＊＊PD單線邏輯，表支持誘騙=表是設備，勢必影響手機實際握手，因此帶誘騙的C表無一例萬慘不忍睹的BUG滿天飛。
＊〔額外供電〕：能測電池電壓液！這是C表。難道你想用這表去測電池電壓？你會接C口線？還是什麼垃圾BUG表4V以下就不能工作？
＊〔藍牙聯機〕：可以復制顯示去手機上裝逼液！你的表沒屏幕？嫌自耗電太小了？嫌干擾太小了？
＊〔測線內阻〕：可以測線內阻液！你來接個線我看看？即使支持也只能壓降法還測不准，1280+測線神器他不香麼？
＊〔超多按鍵或滾輪〕：切功能多方便！滾輪壽命咱就不提了，就電壓電流功率容量波形，你是不是放5個按鍵上去？體積咋辦？操作反而復雜了咋辦？插拔的時候極易誤觸按鍵咋辦？
＊〔超高性能的CPU〕：你看我的表用i912900K刷屏可以1兆FPS多流暢！您的表還沒插到底這充電寶咋就沒電了呢？在USB表業內，保證性能綽綽有餘的情況下不是盡可能低耗電更好麼？耗電越低精度越高發熱越小懂不？
＊〔高清炫彩大屏+跑馬燈〕：多酷炫，一插上您就是修理店最靚的仔！抱歉我不是燈廠，讀數也以醒目易讀為重，其他看上面那條。
＊〔重力旋轉〕：可以自動轉到喜歡的方向液！你當USB表是顯示器？絕大多數USB表使用場景是平放桌面上，導致重力旋轉不僅無法識別還會搗亂，不小心碰一下就轉到錯誤方向，縱觀友商表，要么到手就關重力，要么默認設置就是關的，要閹割功能最先也是閹割重力，5毛錢的國產重力ic就能實現的事情。還有個BUG這IC並聯在I2C總線上的，勢必造成總線更擁擠，比如測協議或pd抓包等總線忙時重力響應無效等問題。
極簡「操作方法」：短按切功能，長按確認執行右上角白字或光標功能。
【隱藏功能】：黑屏後長按可以旋轉顯示畫面，按住再通電進設置。
新款ZY1278E開賣，帶高頻紋波，操作更簡單。
ＰＳ．注意：背板銘牌還是1278P，主板升級到1278E，型號看側面。
＊功能比老版本1278多高頻紋波，更低的自耗電，更流暢運行。
＊不帶任何誘騙觸發功能，充電器空載不輸出表就不會亮，接負載輸出表才亮，完全實際反映輸出情況。
＊可以直接插手機尾插或充電器c口測實際充電功率，操作簡單，極高兼容性，雙面雙向均能測。
＊24pin全腳位C公頭C母座，可通過高速USB信號，測U盤移動硬盤甚至C口的顯示器耗電都不在話下。
＊小米120W、OPPO一加C口快充、任意C口充電的手機筆記本PAD充電寶顯示器全兼容。
＊屏幕金屬屏蔽罩的版本，可視角170度，對比度2k:1效果更好。
＊外觀磨砂黑鍍金，超超超超超超超超超超超超超超超超小，小到難以想像。眼睛不好的建議還是買大表。
＊電壓4-24V，電流0-6.5A雙向
＊電壓分辨率10uV6位數，電流分辨率10uA6位數，精度0.1%正負5個字跳動，年變率0.1%，出廠校準到0.01%。
相關文件
「ZY1278P功能」 和 「老版本ZY1278藍金」一樣
- 不帶任何誘騙觸發功能，充電器空載不輸出表就不會亮，接負載輸出表才亮，完全實際反映輸出情況。
- 兼容性更好，不可能燒手機，理論tc口的設備都能測。
- 屏幕小改帶金屬屏蔽罩的版本，可視角170度，對比度2k:1效果更好。
- 外觀磨砂黑鍍金。
- 電壓4-24V，電流0-5A雙向
- 電壓分辨率10uV6位數，電流分辨率10uA6位數，精度0.1%正負5個字跳動，年變率0.1%，出廠校準到0.01%。
【常見問題】：
＊晃動USB插頭時電壓波動：答：USB就這德行，質量好的也只能稍微改善此問題。本店保證使用銅殼USB母座，銅芯觸點鍍金USB公頭（銅殼公頭真心太少強度太差）。插的時候可以多插拔幾次把被插的USB座氧化磨掉保證接觸良好，波動會小很多。
＊Type-C PD充電器插到USB表不顯示： 答：PD是雙向通信充電協議，充電器必須和用電設備建立通信才會輸出電壓，所以單獨插表是不顯示的。
＊Type-C PD插上用電設備也不顯示： 答：ZY1271飛龍表設計的是雙Type-C母座，相當於把兩根數據線串聯起來。絕大部分Type-C線PD通信的CC1、CC2腳只接了其中一個，導致插表的那一端插反正好沒對應上就無法通信通電。解決方法是插表的插頭任意一條翻一面再試驗。盡量用相同品牌的Type-C線。
＊為何不用正反插的USB插頭或母座：答：內阻大到嚇人，壽命差到嚇人，質量差到嚇人，不能過大電流。公頭雙面插，插入手感之差，靠塑料變形擠進去的感覺，插到底甚至就會插斷自身觸點或插壞USB口。母座雙面插鬆垮垮接觸不良，有時甚至會短路到USB鐵殼燒毀。方便你不超過100次，然後讓你終生都不方便。
新款為何不用OLED顯示屏了：國產或台產OLED小屏質量差極易燒屏，連續點亮一周就有明顯陰影，連續點亮一個月字跡模糊，連續點亮1年大部分像素就不亮了，不適合長時間工作顯示；刷屏抖動明顯，刷新率低，閃爍；高環境光亮度下拍測評照片效果慘不忍睹。而TFT液晶屏完全無此弊病。
＊USB3.0版插到底黑屏：答：個別USB2.0插座設計不規範可能導致插到底後USB2.0接觸不到，解決方法是稍微拔出來一點即可。USB2.0的測試儀不存在這個問題，但不支持USB3.0。
＊USB2.0版能不能測USB3.0：答：只能測出USB3.0設備在USB2.0接口下的耗電情況。可能和3.0接口下略有不同。
＊按鍵不太好按：答：0.36秒一個檢測週期，前0.1秒計算參數並顯示不檢測按鍵，後0.26秒檢測按鍵是否按下。建議稍微按快一點，不要超過2個週期0.72秒，否則無響應。
＊充電器識別不對：答：比如明明插的是DCP充電器但卻顯示或HVDCP？答充電器模式測試建議不要接手機，單獨把ZY1231插到充電器上，這樣識別的準確很多。因為手機可能會和充電器通訊從而乾擾識別。再因為DCP實際和三星，蘋果2.4A，快充20V幾個特徵電壓重合，所以若特徵電壓時以上三種，會優先顯示，而不會顯示DCP。
＊你的USB表不帶保護功能？答：新款小彩表ZY1272帶保護，但無法保護瞬間過壓，請知悉，硬件原理不可能支持。實測淘寶帶保護功能的某款護翼衛生巾外形的USB表，模擬車載充電器擊穿輸出12V（僅僅是12V，車充擊穿一般輸出30+V脈衝），那款USB表直接燒毀，接上去充電的手機也直接燒毀，保護功能形同虛設。究其原因，那款USB表僅耐壓7V，並且檢測到過壓後要延遲幾百毫秒才能斷開輸出，這個延遲足夠燒毀100次5V手機了。
＊電流位數太多不好讀？答：這個是容量表，不只是單純的電流表。假設只能顯示3位數如0.10A，實際負載0.109A但只統計0.10A部分，誤差高達10%，容量也不會統計，這樣的容量表談何精確？您的被測設備電壓電流都會細微的變動，測試儀能精確反映出變動情況，並把所有變化都計入總容量，所以位數越多，分辨率越高，容量統計越精確。不要相信某些DB商家蠱惑高分辨率無用論。
＊USB3.0到底是否有用？答：若您不需要測試USB3.0的設備電流，則選USB2.0即可。若您要測試諸如VOOC、DASH、華為5V8A閃充，或USB3.0的U盤、移動硬盤、讀卡器等設備，則必須使用USB3.0接口的表，否則只能工作在USB2.0模式下，測得的電流也只是USB2.0模式下的電流了。
＊什麼是D+D-電壓？答：USB不止是正負極，還有2條數據線，就是D+D-。本機首創測試D+D-電壓信號判別充電器類型。比如安卓DCP識別是短路D+D-，蘋果2.4A是D+D-都2.4V，三星D+D-都1.2V。
【其他規格】使用說明：
＊測電壓電流： USB插頭插到任意USB口上，母座插手機等設備，直接讀出電壓電流參數。也可以用MicroUSB或USB-C母口作為輸入口。
＊測移動電源輸出容量和效率： 建議配合電阻假負載使用，USB公頭插移動電源，母座插假負載，先把移動電源完全充滿，然後通過USB表和負載把移動電源放電結束直到欠壓關機。下次打開本機時顯示容量即為移動電源輸出的Ah和Wh。
＊ZY1270版使用智能識別加速充電： 若不是用官方充電器，比如三星充電器充蘋果，或通過電腦USB充電，充電速度可能巨慢甚至拒充，此時可以插到上層USB口加速充電。注意1A充電器是不可能輸出2A的，能量守恆哦。
＊計算移動電源電池容量和效率： Ah數據x輸出電壓÷電池電壓÷ 效率=移動電源電池Ah（輸出電壓一般是5V，可以查看容量表第二屏的平均電壓，電池電壓一般按3.7V，效率一般按85-90%，我店里高端移動電源按95%），或Wh數據÷效率=電池Wh（所以測Wh更簡單計算），電池Wh÷電池電壓=電池Ah，Ah÷1000=mAh。若已知內置電池容量和電壓，則可算出移動電源效率：（Ah數據x輸出電壓）÷ （電池容量x電池電壓）=移動電源效率，或Wh數據÷ 電池Wh=移動電源效率
＊測電源適配器/充電器效率： 配合電度表（你家配電箱裡那貨）和假負載使用。電錶後只接被測充電器，充電器輸出接USB表和假負載，運行一段時間，檢查USB表累計Wh數據，然後檢查電錶走了多少度電，1度電=1000Wh，用USB表讀數÷電錶讀數變化=精確的充電器效率。（其實數電錶轉盤轉了多少圈更方便，一般電錶都會標一圈是0.00x度）
＊測數據線/USB轉接線/其他USB表內阻： 四線開爾文法配合本店測線神器使用。 壓降法配合電阻負載使用。首先USB表插電源上，切換到測線阻功能，然後插上精密假負載調到所需測試電流（建議大於0.5A小於等於2A），讀數穩定後長按按鍵記錄參考電壓電流。然後拔掉USB表，用待測數據線/轉接線/其他USB表直接插電源上，再把本USB表插待測線上，假負載微調到電流盡量等於參考電流。即可讀出待測線材內阻和測試電流下的線損壓降。
＊測電池容量： 利用TP4056等線性充電電路通過此容量表給完全沒電的電池充到完全滿，容量讀數就為電池容量，利用此方法也能大概測得手機充電容量（盡量用USB座充，因為手機一般不是線性充電，並且待機耗電有乾擾）
＊測微小設備電流以及待機電流： 低達0.1mA甚至0.01mA的高分辨率高精度電流，方便檢測幾乎一切小型USB設備的工作電流/待機電流，如讀卡器，無線鼠標接收器，藍牙或網卡適配器等。直接插上就能檢測。
＊使用記錄門限功能測充電時間/容量： 絕大部分手機充滿後還有一點涓流電流，若不屏蔽涓流則容量會一直增加，干擾測試。設置涓流屏蔽後當充電電流小於設定值時，容量和累計充電時間不會再增加，從而更準確的測得充電時間和充入容量。設置為0則關閉涓流屏蔽功能。
＊測用電設備檢測電源輸出能力的電流波形： 高速電流曲線繪製（可以設置高達100次每秒）可以用來繪製用電設備上電後檢測電源的電流波形，開發自適應電流的用電設備必備利器！
＊測EMARK線：新版USB表測試方法：USB表公頭插到移動電源上供電，EMARK線插到USB表USB-C OUT端口上，再運行EMARK線測試功能即可。
＊數據清零： 顯示容量的界面（也就是Ah，Wh那個界面）長按並保持按鍵，首先會跳到下一組，繼續保持按住幾秒，會跳回當前組並歸零當前組，即完成歸零操作
＊按鍵操作： 短按切換功能或切換參數，長按進入功能或確認參數。
＊快捷屏幕旋轉： 顯示單獨的大字體電壓電流界面，長按按鍵旋轉顯示方向
＊開機狀態： 通過USB公頭接通電源，顯示屏顯示約1秒鐘LOGO後進入參數界面
＊顯示參數切換/關閉顯示： 參數界面短按按鍵切換顯示參數/功能和熄滅顯示屏

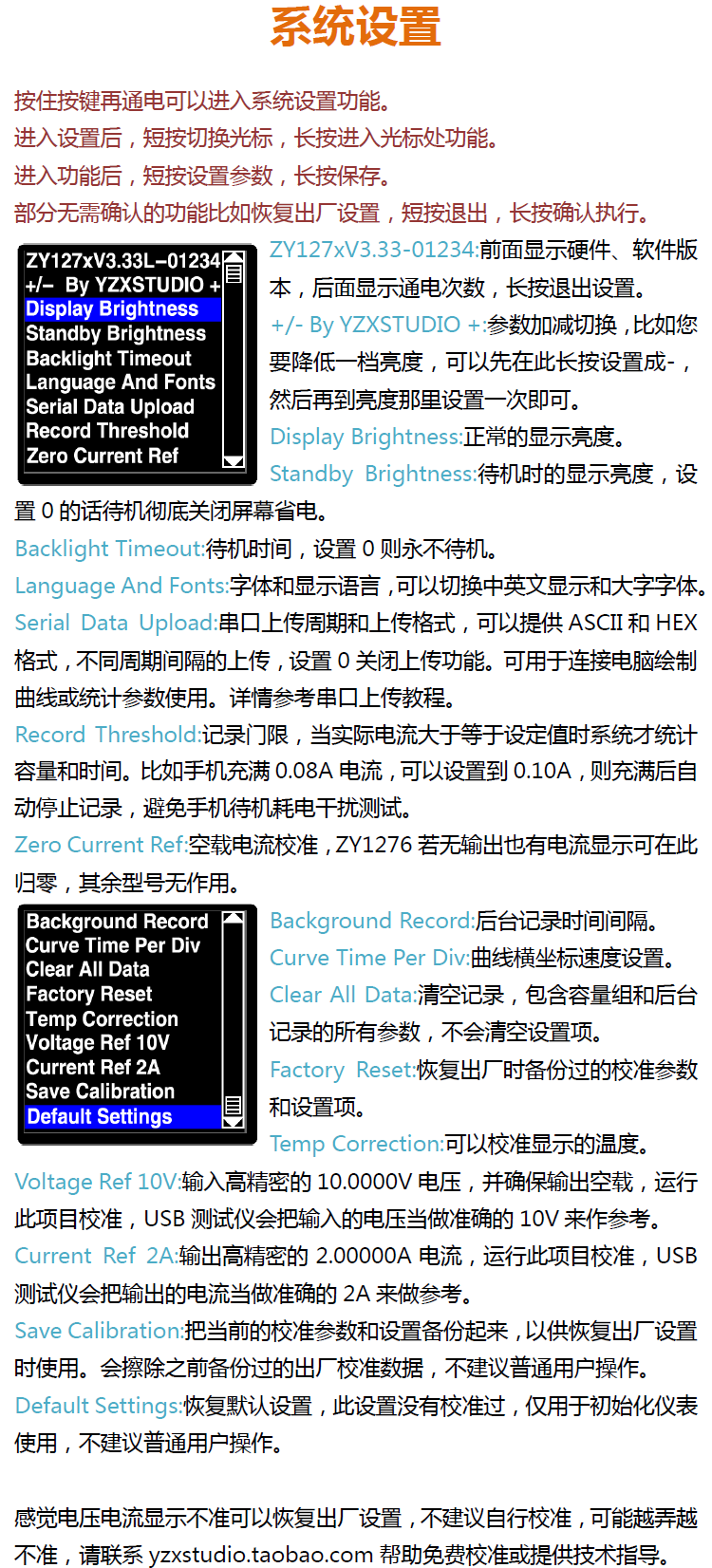

＊恢復備份的設置；恢復出廠設置： 顯示LOGO時按住按鍵，直到顯示Setting鬆手，短按切換到（Factory Settings恢復備份）長按進入此功能，然後再次長按直到倒計時歸零恢復備份，此恢復是出廠校準過的備份參數。
＊數據校準功能設置： 一台電子負載儀，一台可調電源。按住按鍵後再接通電源，約5秒進入設置後再鬆手，鬆手後顯示選項列表短按按鍵切換到10V電壓基準，可調電源調到精確的10V，先不要接任何負載，長按按鍵，系統自動記錄當前電壓為標準10V 短按按鍵切換到2A電流基準，電子負載CC恆流模式，調到精確的2A，接入USB母口，長按按鍵，系統自動記錄當前電流為標準2A
＊加裝串口無線藍牙模塊：
相關資訊
各種型號的表對比：
ZY1280：USB2.0接口，包含1276的所有功能，新加入USB升級，連電腦上位機，屏幕大，功能多。
ZY1276：USB2.0接口，帶幾乎全功能快充觸發檢測功能，電流分辨率更高，可測Type-C PD適配器。
［其他規格］功能介紹： 黑框中的縮略圖標代表此型號支持此功能。
.
