UIMeter 5位電壓電流表USB測試儀分流器表頭可聯機或離線記錄數據
電壓電流全5位，可在線記錄也可離線記錄。支持兩種測溫方式。外圍配件豐富，便於擴展，可配合分流器測量大電流，支持固件更新。
版本信息
- A.標準版 / $900：4096點離線存儲，25mR檢流電阻，電流分辨率0.1mA
- B.高分辨率版 / $950：4096點離線存儲，2.2R檢流電阻，電流分辨率1uA，可定制0.1uA分辨率
- D.彩屏版 / $1250：標準版 更換1.44寸TFT彩屏
- E.頂配版 / $1700：標準版 + UIPower電源模塊 + 亞克力外殼
- F.土豪版 / $2050：頂配版更換1.44寸TFT彩屏
- G.大電流版 / $2200：頂配版 + 0.5級100A分流器（到手即用，可直接測量正負100A電流）
F.土豪版：頂配版更換1.44寸TFT彩屏
項目主頁：h ttps://github.com/xjtuecho/UIMeter
本產品使用需要一定的技術基礎，請先下載文檔資料閱讀，如果無法理解文檔內容，請勿購買。
店主個人精力有限，2017年11月12日以後，請各位用戶理解。意見 或者 bug反饋請通過群 或者 github聯繫店主。
使用之前，請先閱讀用戶手冊，如果對手冊中內容有疑問，可以閱讀FAQ文檔，你要提問的問題大部分答案都在裡面。如果還找不到答案，可以加技術討論群：140517129。
需要外殼的用戶請拍亞克力外殼配件 $250
需要獨立供電的用戶請拍UIPower電源配件 $550
PC端監控軟件UIMeterMon軟件與文檔點擊下載。
UIMeter操作視頻，點擊下載。
XP自帶超級終端，Win7，Win8系統點擊下載。
注意：默認發貨前電壓校準1、2檔至26V，電流校準1檔至10A，其餘檔位需要自行校準，詳見用戶手冊，介意勿拍。
技術特點
UIMeter為高精度電壓表、電流表、功率表、歐姆表、庫侖計、電能表、秒錶、溫度計、放電儀。主要特性如下：
- 電壓範圍：-9.9999V~99.9999V，安全起見建議36V以下使用。
- 電壓精度：標準版默認0.1mV分辨率，最高可達2uV。
- 電流範圍：標準版-9.9999A~9.9999A，配合分流器可測量任意大電流。
- 電流精度：標準版默認0.1mA電流分辨率，高分辨率版本可達1uA。
- 時鐘：採用外部獨立晶振提供穩定時鐘。
- 時間範圍：提供最長100天時間累計顯示功能。
- 電量顯示：同時提供Ah和Wh兩種電量顯示，分辨率0.1mAh、0.1mWh。高分辨率版本可達0.001mAh、0.001mWh。
- 用戶界面：支持多菜單界面，可以通過按鍵操作包括校準、設定限幅值、切換通信協議、記錄數據、調整採樣率、調整LCD背光在內的所有功能。
- 供電方式：可通過TTL接口供電、MicroUSB接口供電、5.08-3PIN端子供電；提供選擇跳線，兼顧方便性與測量範圍。
- 功耗： LCD背光最亮時≤36mA，LCD背光最暗時≤16mA。
- 電池放電測試功能：電池放電自動切斷，電壓上下限可設，具備施密特特性。輸出MOS管提供旁路跳線，降低通態損耗。
- 溫度測量：溫度精度可達0.5℃（自身），支持K型熱電偶，NTC等外部探頭測溫。
- 離線記錄功能：支持4096條數據離線記錄，採樣週期0.33-250秒可設置。
- 通信功能：支持命令行界面、標準MODBUS協議。TTL接口可與市面上常見藍牙串口模塊HC-06、BT06等無縫對接。
- USB母口D+D-外接功能：可將D+D-外接，以實現USB接口識別。
- 端子佈局：TTL串口、跳線均為側裝，端子無凸出不易損壞，5.08-3PIN端子可拔掉備用；按鍵對面屏幕插針端子可為手指提供支撐，手感舒適

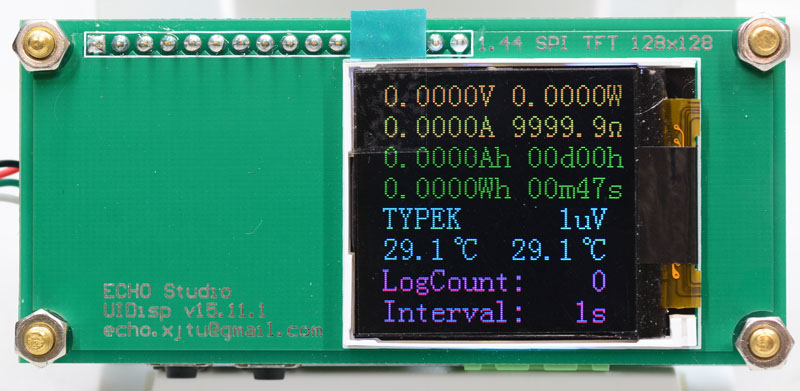

彩屏版用戶界面
1602屏版用戶界面
升壓板充電測試視頻：
http://v.youku.com/v_show/id_XODExMzA1NjI0.html
http://v.youku.com/v_show/id_XODExMjgyNjgw.html
更多測試內容詳見作者博客：http://blog.sina.com.cn/xjtuecho
V2.0版本更新
- 1）處理器更換為ARM 32位核心，功能更強，功耗更低。
- 2）更換MicroUSB接口，固定更牢固。
- 3）優化PCB佈線。
V1.4版本更新
- 1）增加LDO供電，測量端取電範圍從4.5V-5.5V擴展到4.5V-25V。
- 2）優化PCB佈線。
| 本體正面，此為彩屏版本，具備4096筆離線儲存，25mR檢流電阻，1.44吋128*128 TFT彩色螢幕偏右邊配置
本體背面有印上版本號碼、韌體版本及作者聯絡信箱，5.08-3Pin端子及TTL插座上印有針腳定義，方便對照
 5.08-3Pin端子及設定用按鈕開關設置在下方長邊側面，設定按鍵旁指示燈為電壓警告指示燈，當電壓在允許範圍外將點亮提醒使用者
上方長邊側面有MicroUSB插座
 右方短邊側面有USB A插座
左方短邊側面有TTL信號插座，同樣印上針腳定義方便連接
顯示螢幕電路板與主電路板使用銅柱相疊組裝，孔位與針腳部分也可以相容常見的1602單色液晶顯示屏
 顯示螢幕電路板背面有信號轉換用電路
 主要電路板正面平常被顯示螢幕電路板蓋住，系統核心為STC單晶片，搭配兩顆18位元外部ADC進行電壓及電流取樣，兩個50mR檢流電阻並聯成等效25mR，另外在USB A插座兩旁及5.08-3Pin端子座旁有設定用跳線
供電方式有三種，TTL插座 /MicroUSB插座/5.08-3Pin端子，一次只能使用一種，並使用跳線帽進行更動

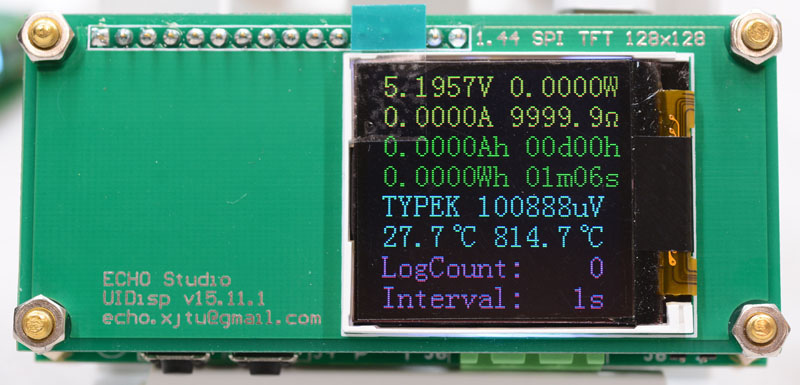

供電後就會進入測試數據畫面，顯示電壓/電流/功率/等效阻抗/Ah/Wh/運行時間/熱電偶類型/熱電偶電壓/冷端溫度/熱端溫度/離線紀錄筆數/離線紀錄間隔，在此畫面下長按左鍵可將電量Ah/Wh及時間歸零，長按右鍵可啟動/停止離線數據紀錄功能，短按左鍵或右鍵可切換至設備訊息介面  設備訊息介面，顯示電壓上限/電壓下限/電壓校正係數/電流校正係數/連線協定/MODBUS位址/可記錄筆數/背光亮度/韌體版本/產品序號，在此畫面下長按左鍵可切換連線協定MOD/TER，長按右鍵可儲存當下參數，短按左鍵或右鍵可切換至測試數據畫面
本體自身耗電量在背光為預設值下約為29.7mA
 當由TTL插座供電時，就可以測試其他電壓範圍的裝置用電情形，這時不消耗被測端的電源，可把測量儀器額外用電的影響降到最低
 |
| 搭配USB轉TTL連接線(使用者自行準備)，可使用附帶的連線軟體UIMM(UIMeterMon)，連線軟體未有即時繪圖的能力，連線之前首先要確定儀表連線協定為MOD(MODBUS)，USB轉TTL所連接的COM埠編號，打開串口後就可以準備進行連線
啟動採集會開始擷取儀表的實時數據，勾選”記錄數據”後就會將擷取到的資訊另存成CSV檔案，勾選”快速採集”會以更快速度(3Hz)擷取資料，使用者再搭配數據處理功能來分析計算，繪製曲線功能可用來繪製圖表，也可以使用Excel/Matlab等其他軟體進行處理
UIMM中在線數據處理與離線數據處理的差異在於，前者用來處理由UIMM產生的CSV格式記錄檔，後者處理UIMeter離線記錄儲存所導出的資料(也是CSV格式)，考量到容量的差異，兩者記錄的內容也有所不同，在線數據比較豐富，有日期時間，除了電壓電流外也同時記錄Ah/Wh/溫度等資料，離線數據只有相對時間、電壓、電流、冷端溫度、熱端溫度等資料 曲線繪製功能如下圖，可切換顯示UI(電壓電流)曲線、溫度曲線、電量曲線，可自行更改起始/結束時間以及左/右軸的最大/最小值，來決定曲線表現的方式，並可使用滑鼠將曲線局部放大
更進階的使用設定，可透過超級終端機使用命令列介面，將連線協定改為TER，超級終端機設定COM埠、115200bps、8位元數據、1位元停止、無奇偶校驗、無流量控制，連線後輸入”help”後按enter看到以下畫面表示連線已成功，各命令詳細操作請閱讀製作者的操作說明文件
UIMeter使用獨立供電，透過Micro USB輸入及USB A輸出，搭配手上電表於5V下，0.1A至2A各電流所測得壓差、等效內阻、電壓誤差及電流誤差數據
UIMeter使用獨立供電，透過5.08-3Pin端子輸入及USB A輸出，搭配手上電表於5V下，0.1A至2A各電流所測得壓差、等效內阻、電壓誤差及電流誤差數據
可以看到透過5.08-3Pin輸入比起Micro USB輸入下，於各電流下有更低的壓差及等效內阻，電壓誤差也比較小，但是電流誤差差異卻接近兩倍，推測是電路路徑上造成了一些取樣的影響 作者持續推出新的韌體，需要更新的，可直接下載韌體升級工具，連接好USB轉TTL連接線，但先不要接上Vcc，選擇正確的串列埠編號後按下”開始升級”後再把Vcc接上UIMeter的電源腳，就會開始自動升級
升級過程不要亂動，軟體會自己執行
操作成功後就升級完成了
彩屏版韌體升級後可能會出現螢幕不見的情形，這時就要進入超級終端機重新把彩色TFT設定叫回來，若連線協定剛好不在TER模式(命令列模式)，可以同時按住兩個按鍵再通電，UIMeter就會恢復預設值TER模式，再用超級終端機進行修改，另外電壓電流校正資料也會遺失，需要重新校正或是先記錄表內校正數據，更新後再輸入回去 新韌體的命令列介面同樣做了更改，作者也發布了新版本命令列的說明檔來說明各個命令使用方式
優點： - 1.結合多樣測量功能於一身，並提供達五位的高精度測量能力
- 2.連線介面提供UIMM連線軟體或是超級終端機命令列控制方式，也可自行開發符合MODBUS協定的連線軟體
- 3.可選擇Micro USB/5.08-3Pin連接方式，針對不同測量場合使用
- 4.具備控制開關，對電池測試放電時可避免過度放電，不使用時可將控制開關以跳線短路
缺點： - 1.進階功能操作較為繁雜，需要多加摸索熟悉
- 2.本體偏大，接線方式多樣，使用上較不若一般USB電壓電流表便利
- 3.測量超過或低於5V的裝置需使用獨立供電(硬體版本V1.4增加內置電壓調整，可支援最高20V直接供電測量)
|
