交直流電流鉗CC-650（直徑30mm）示波器探頭 電流傳感器 帶寬400Hz 1mV/10mA 650A
CC65/CC650默認發接示波器BNC頭，
如果想要示波器和萬用表都可以用，可以加配BNC接頭。
| 名稱： | 交直流電流鉗 CC-650 |
| 簡介： | 示波器 交/直流電流探頭，交/直流電流鉗/電流傳感器，帶寬400kHz，1mV/10mA, 650A |
| 說明： | 1. 下載： 2.基本配置：
＊－－－－－－－－－－－－－－－－－－－－－－＊
3.可選配置:【可加購，請洽小編】 4.其他圖片: 5．特點：
‧ 直流/交流 0~400 Hz
‧ 可測電流範圍20 mA to 650 A

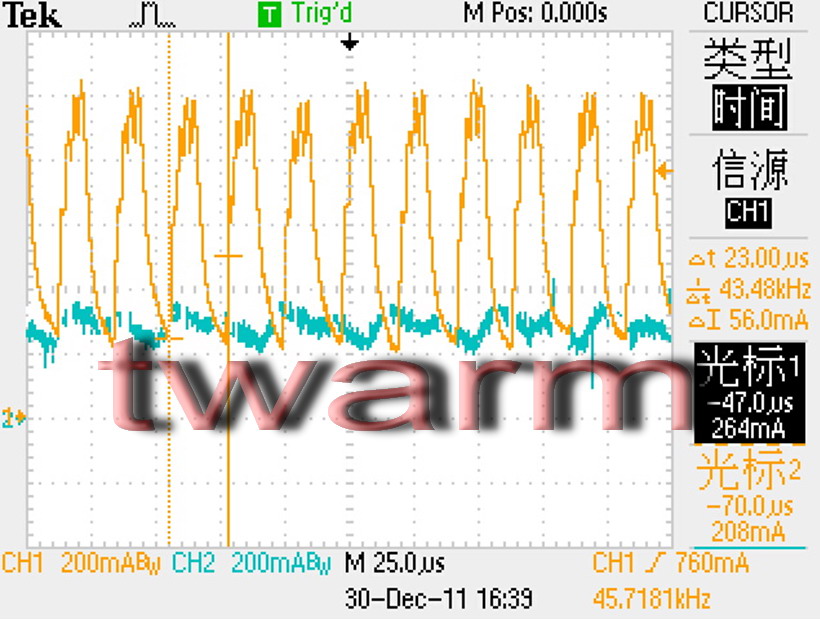

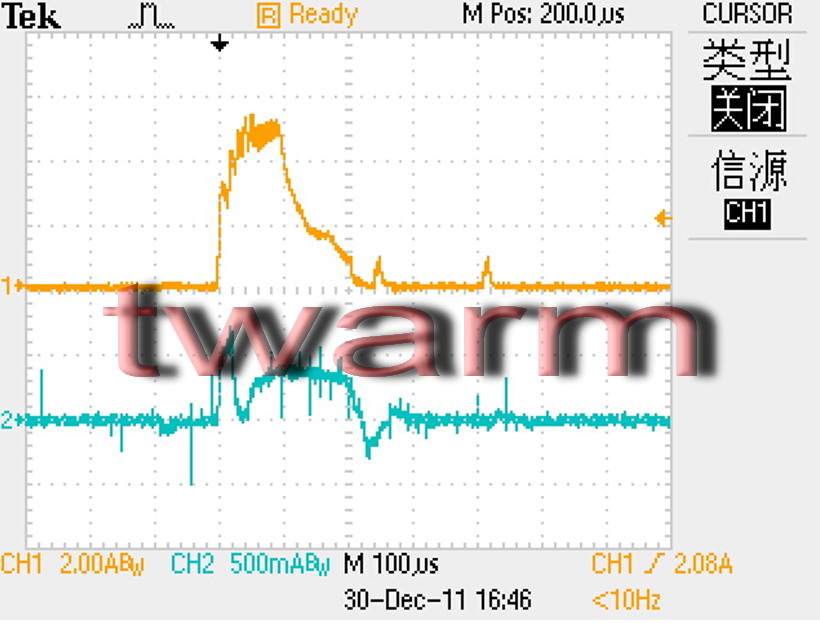

‧ 可配合示波器看電流波形，可配合萬用表看電流數據。由坡莫合金 和霍爾元件組成的電流傳感器，將直流或交流電流線性地轉換為直流或交流電壓，可以通過BNC接頭接到示波器上，觀察電流波形；也可以通過香蕉接頭接到萬用表上，得到電流數據。 6．應用：
‧ 電源電路測量和故障分析
‧ 變頻器等電機驅動測量
‧ 功率電子設備測量 |

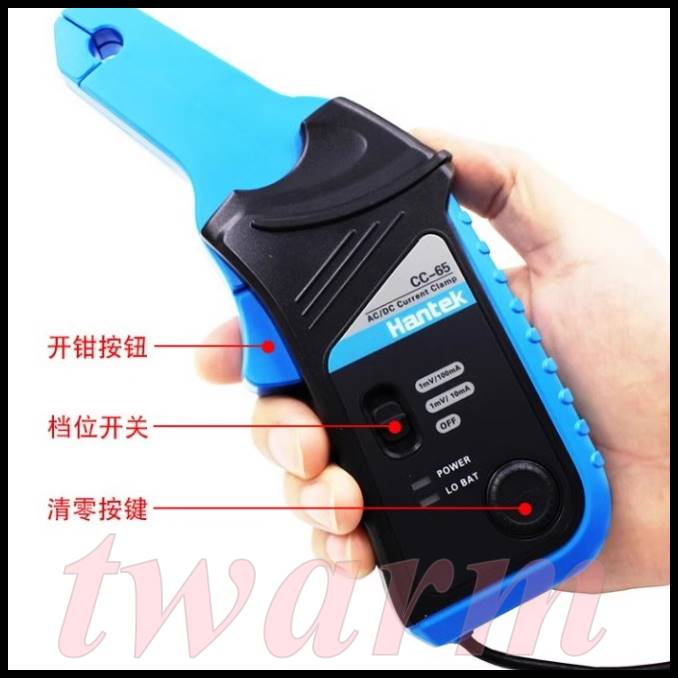

【CC-65 65A版本說明，參考】
相關文件
簡介：萬用表通過交直流電流鉗可以直接測量不大於650安培的交直流電流，其測量頻率可以達到400Hz。通過該款電流鉗測量電流時，無需破壞電流迴路或剝開絕緣層。
電流鉗不僅適用於電路中可能存在的漏電情況的檢測或是監測，並且其延伸出的鉗口可以在較小的間隙中進行測量。要注意的是，在測量直流電流時需要通過操作外殼上的藍色按鈕進行零點調整。
【使用流程】

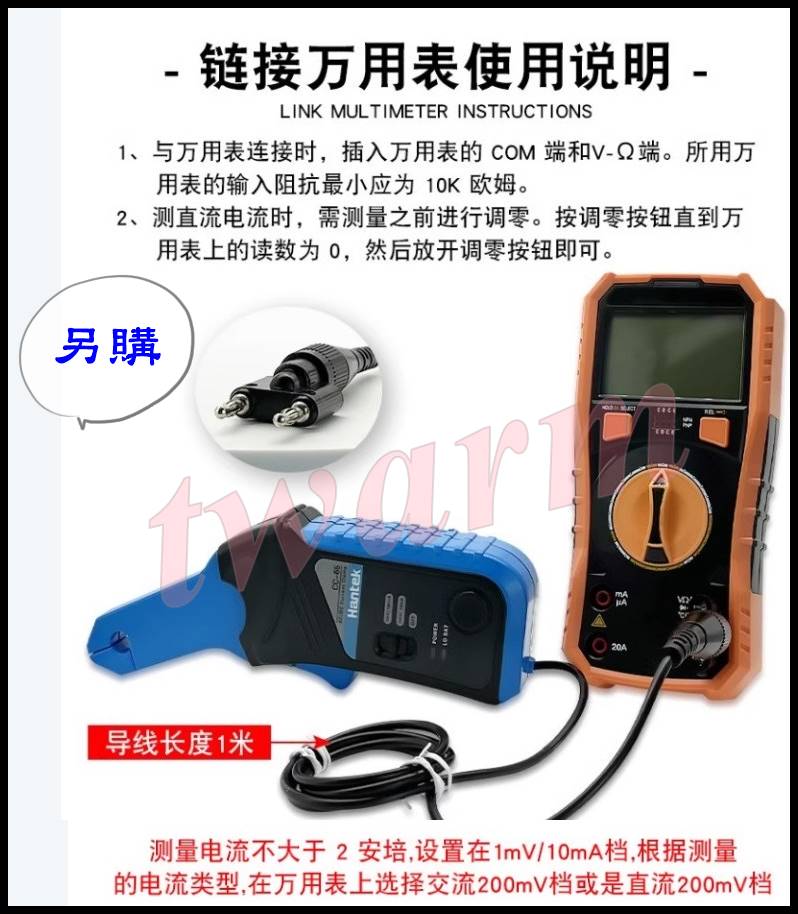

- 將黑色的香蕉插針插入到萬用表的COM端，紅色的香蕉插針插入到V- Ω端。要注意的是，所用萬用表的輸入阻抗最小應為10K歐姆。

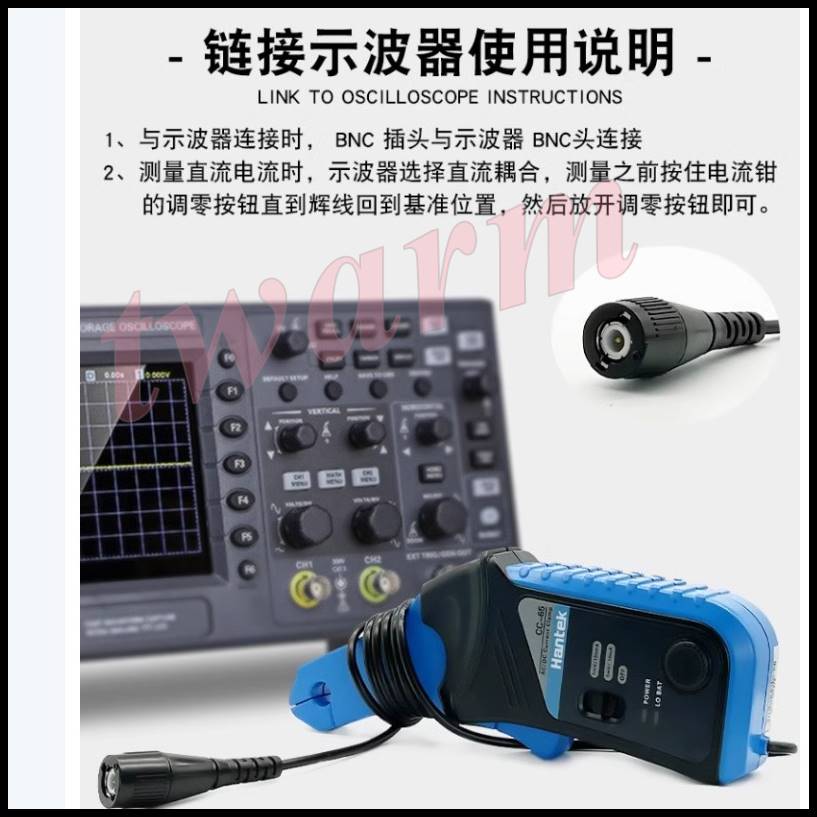

與示波器連接時，電流鉗 BNC 插頭與示波器 BNC 頭連接。
與示波器連接的電流鉗配帶的是 BNC 頭連接器，不是香蕉插頭。 - 設置電源開關從“ OFF”狀態到測量電流所需的擋位，即推動開關滑塊指向1mV/100mA擋或是1mV/1A擋。當電流鉗正常供電後，綠色的電源指示燈會點亮。
- 當測量的電流不大於20安培，請將電流鉗設置在1mV/100mA擋，同時根據被測量的電流類型，在萬用表上選擇交流200mV擋或是直流200mV擋。
- 當測量直流電流時，需要在測量之前進行調零操作。即按住電流鉗的調零按鈕直到萬用表上的讀數為0 ，然後放開調零按鈕即可。
當連接示波器測量直流電流時，示波器選擇直流耦合，測量之前按住電流鉗的調零按鈕直到示波器輝線回到基準位置，然後放開調零按鈕即可。
- 用電流鉗的鉗口夾住載流導體，並按照以上三步操作。
- 當選擇電流鉗的1mV/100mA擋時，通過萬用表測量出來的數據乘以100即為實際的電流值，該電流值的單位為mA 。例如，當前萬用表測得的數值為10mV ，則當前被測載流導體實際的電流值為10 × 100=1000mA 。
當選擇電流鉗的1mV/1A擋，通過萬用表測量出來的數據乘以1000即為實際的電流值，該電流值的單位為mA 。例如，當前萬用表測得的數值為5mV ，則當前被測載流導體實際的電流值為5 × 1000=5000mA 。

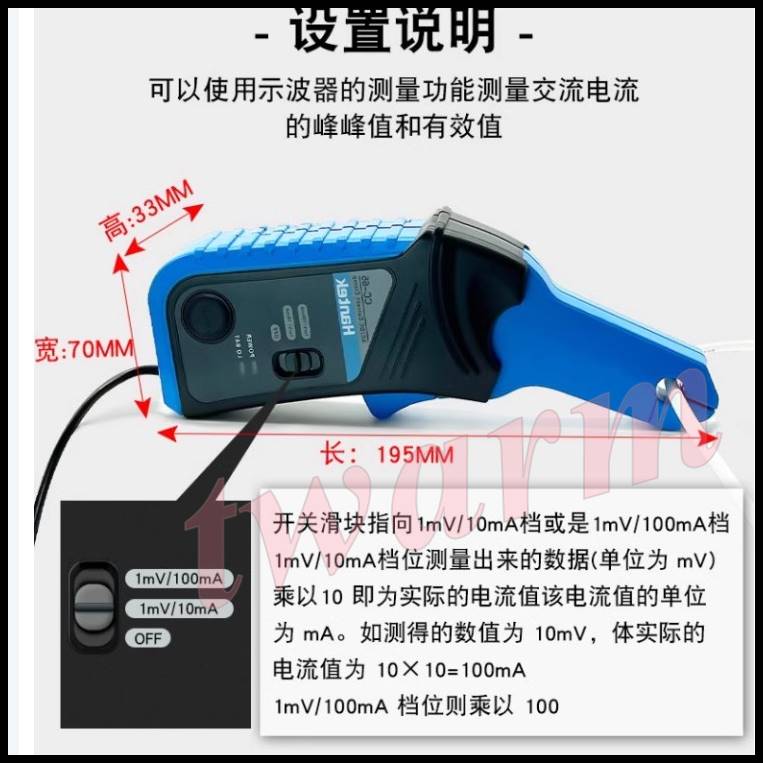

連接示波器測量交流電流時，可以使用示波器的測量功能測量交流電流的峰峰值和有效值，具體請參考相應示波器的使用手冊。根據電流鉗的檔位，按照上面的電壓和電流的對應關係得到交流電流的峰峰值和有效值。通常交流電流的大小用有效值來表示。
【注意事項】
- 測量直流電流時，當直流電流從電流鉗的正向端流向負向端時輸出為正。紅色香蕉端子的末端為正。
- 當進行直流電流測量時，由於滯後效應的影響電流鉗可能未達到正確的零點。為了消除這種影響，您需要先使電流鉗的鉗口正常的開合幾次，然後通過調整調零按鈕使其達到零點。

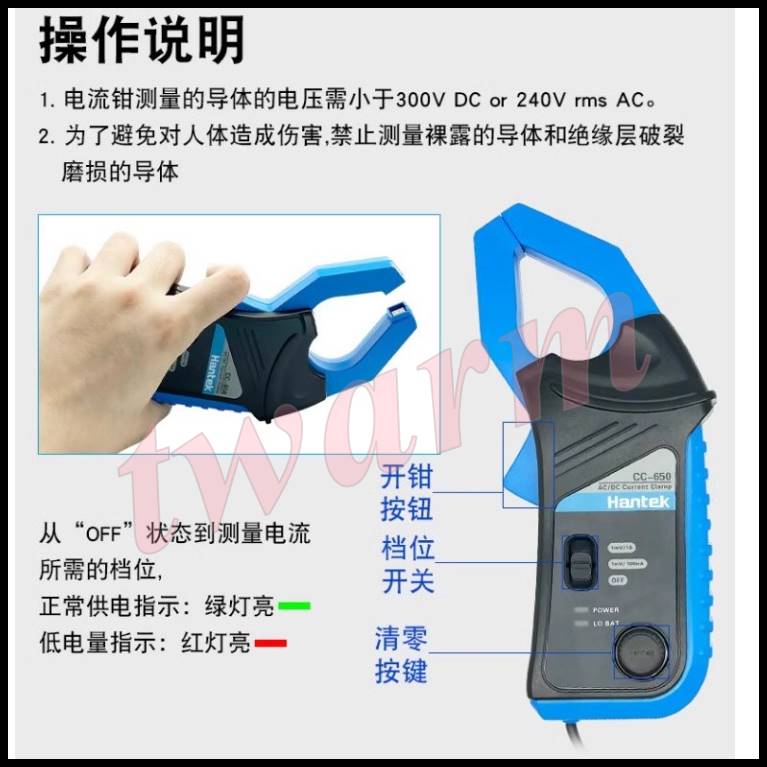

【操作安全】
- 電流鉗測量的導體的電壓需小於300V DC or 240V rms AC 。
- 為了避免對人體造成傷害，禁止測量裸露的導體和絕緣層破裂、磨損的導體。
【規格】
概要
- 可測量導體的直徑：最大３０毫米
- 低電量指示：紅燈亮
- 工作溫度：0 ℃到50 ℃ ,70%RH
- 保存溫度：-20 ℃到+70 ℃ ,80%RH

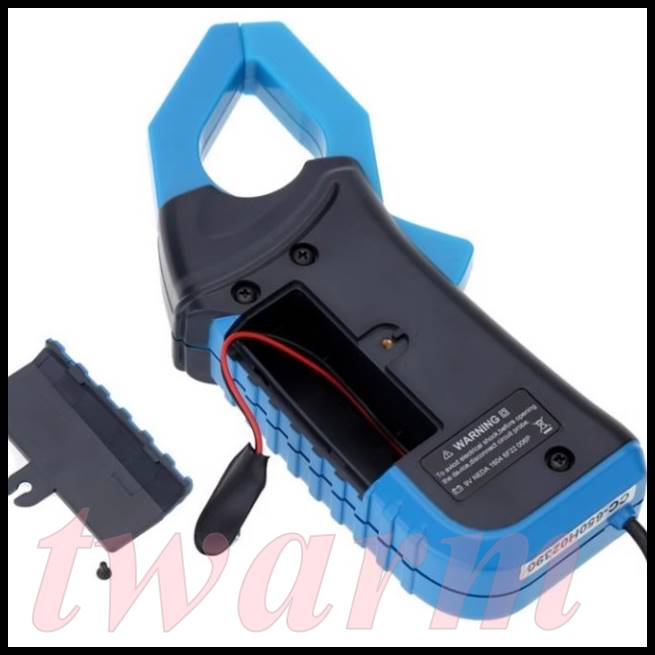

- 電池類型：9V DC,NEDA 1604,6F22,006P
- 電池使用時間：典型鹼性電池為100小時
- 重量：典型值為250克

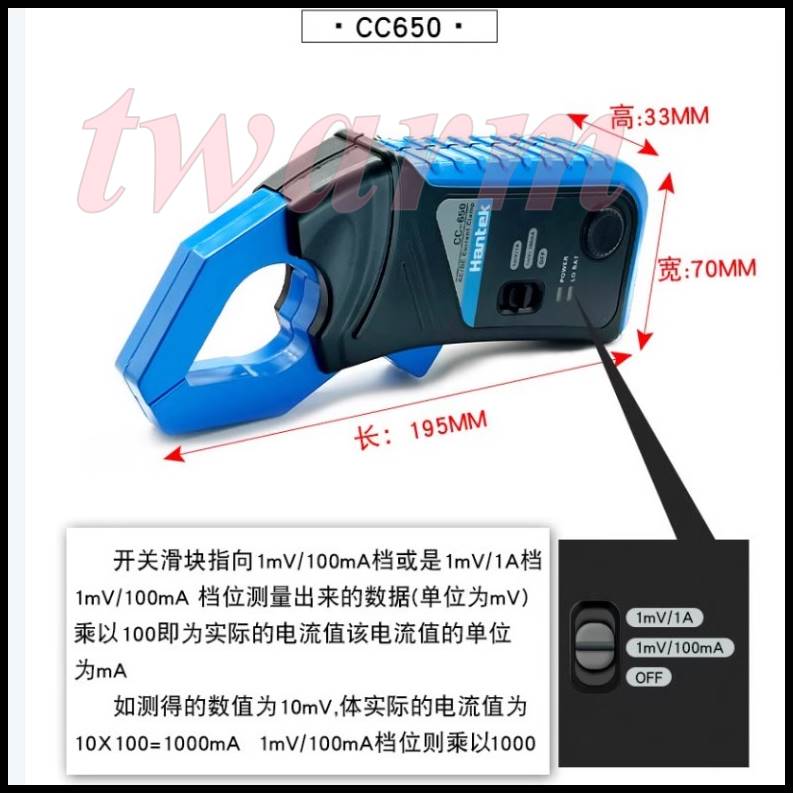

- 尺寸：195毫米（長）× 70毫米（寬）× 33毫米（高）
- 輸出：帶直式香蕉插頭的捲纜 或 BNC 頭線纜
電氣特性（23 ± 5 ℃ ,70%RH最大限度）
有效測量範圍
- 1mV/100mA:100mA到20A，萬用表處於DC或是rms AC 200mV擋
- 1mV/1000mA(1A):100mA到200A，萬用表處於DC或是rms AC 200mV擋
- 20A到650A，萬用表處於DC或是rms AC 2V擋
〔精確度〕
＊系統精確度：電流鉗的精確度與數字萬用表的精確度的和
例如，如果被測量的導體傳送著1A的電流，則設置電流鉗置於1mV/100mA擋，輸出信號為10mV。假設精確度為1.5%，則輸出的值最大為10.15mV，最小為9.85mV。
若電流鉗連接的數字萬用表在200mV擋上,假如其精度為0.5%，則數字萬用表顯示的值最大為10.20mV，最小為9.80mV。（10.15mV × (1+0.5%)=10.20mV，9.85mV × (1-0.5%)=9.80mV）
＊〔電流鉗的精度〕
直流電流：1 mV /100mA
± (1.5% ± 50mA) 100mA ~ 200A
直流電流：1mV/1000mA(1A)
± (2% ± 0.5A) 1A ~ 200A
± (4% ± 2A) 200A ~ 650A
交流電流（50Hz 到 400Hz）：1mV/100mA
± (3% ± 0.5A) 100mA ~ 100A
± (8% ± 1A) 100A ~ 150A
交流電流（50Hz 到 400Hz）：1mV/1A
± (3% ± 2A) 1A ~ 500A
± (6% ± 2A) 500A ~ 600A
± (8% ± 2A) 600A ~ 650A
負載電阻：典型值為10K Ω
溫度係數：0.1 ×（指定精度）溫度係數。（0 ℃到18 ℃ ,28 ℃到50 ℃）
〔安全信息〕
產品遵從EN 61010-1標準中的class II、過壓CAT II和EN 61010-2-032標準。按照IEC 664室內應用要求，該產品的污染等級為2級。若沒有按照產品使用說明中指出的方式使用，產品的相應標準會降低。
產品遵從歐盟以下標準：89/336/EEC (電磁兼容性) 和 93/68/EEC (CE marking)改進的 73/23/EEC (低壓) 。
