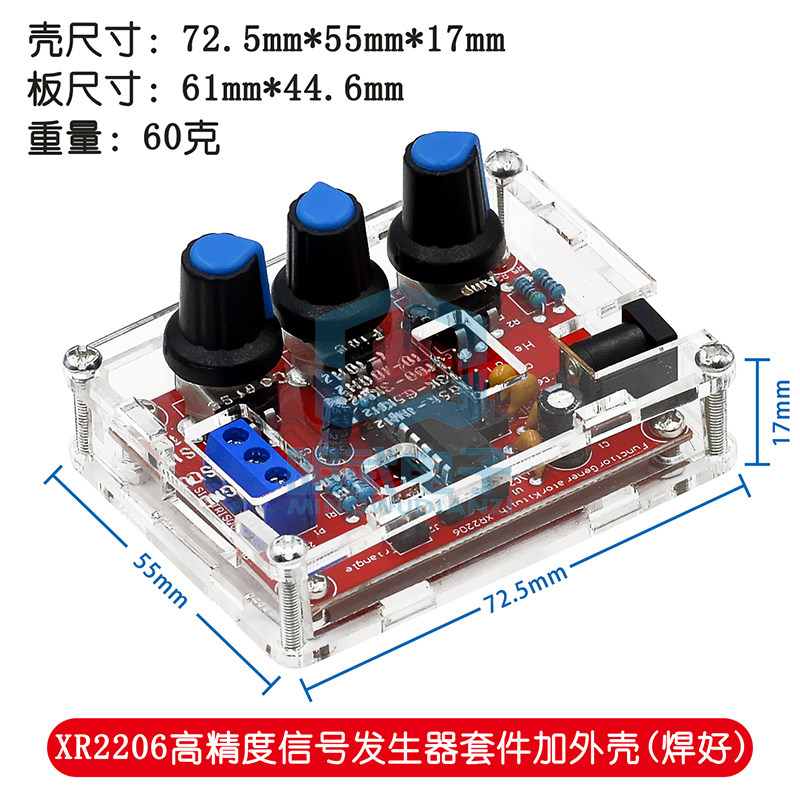

【套件焊接好+外殼】XR2206 高精度 訊號產生器 DIY Function Generator 正弦波

電路特性：

可產生正弦波,三角波,方波

• 頻率能從1HZ-1MHZ

• 頻率,幅度可調；

• 五位精度解析度；

• 頻率調節具有粗調,細調；

• 供電範圍廣，可使用外接電源9-12V或9V電池；

• 全部直插元件,元件數量少，安裝調試簡單。


參數: Technical Specifications:

電壓供應: 9 -12v直流輸入

波形:方波、正弦和三角形

阻抗: 600歐姆+ 10 %

頻率: 1hz - 1 MHz

正弦波

1. 幅度: 0 -3v，在9v的直流輸入

2. 失真:不到1 % ( 1千1千人)

3. 平整度: + 0.05db±1hz - 100 khz


方波

1. 振幅: 8v(空載)，在9v直流輸入

2. 上升時間:小於50ns ( 1千1千)

3. 下降時間:小於30ns (1千1千)

4. 對稱性:不到5 % ( 1千1千)


三角波

1. 幅度: 0 -3v，在9v的直流輸入

2. 線性度:小於1 % (高達100 khz ) 10ma
