HANTEK DSO3204 USB示波器 200MHz 帶寬

NT$11,500

運費NT$50

條碼17878

產品說明0

Linux開源代碼下載

特點概述：

4CH示波器+16CH邏輯分析儀+1CH函數/任意波形信號發生器+16位字發生器+1CH外觸發；
128M存儲深度，最大保存128M個採樣點，精準再現採樣信號；
支持PoE模塊，支持遠程供電和通信；(選配）
示波器達到或超過台式示波器的性能，4 路獨立模擬通道，1GSa/s高速實時採樣，1 mV-10V/DIV高輸入靈敏度，250MHz高帶寬；
函數/任意波形信號發生器：200MSa/s DDS，12位垂直分辨率，內置多種標準波形，方便編輯的任意波波形，便於重現傳感器等不規則信號；
通過/失敗測試，豐富的觸發功能，動態光標跟踪，與台式示波器類似界面,易於上手，高性價比；
波形連續錄製與回放功能(錄製帶寬200Hz)；
1GSa/s實時採樣率；
12--36V寬範圍的輸入電源；
優良的工業設計, 體積小巧，便於攜帶，外殼採用與iPad一樣的陽極氧化鋁，不僅美觀大方，而且大大提高了鋁合金表面硬度，具有良好的耐熱性和耐磨性；
更適合於平板電腦，筆記本電腦，生產線維修調整，便於出差使用；
軟件支持: Windows10，Windows 8, Windows 7；
波形數據可以按時間和電壓輸出到EXCEL,BMP,JPG；
20餘種自動測量功能, PASS/FAIL Check 功能,適於工程應用；
波形平均,亮度調節,反向,加,減,乘,除,XY顯示；
FFT 頻譜分析；
一台電腦可同時連多台示波器,輕鬆擴展通道數；
用戶可以通過標準SCPI命令對儀器進行編程控制，有關命令和編程的詳細說明見SCPI協議文檔。

技術參數

型號 DSO3104 DSO3104A DSO3204 DSO3204A DSO3254 DSO3254A

垂直系統

通道數 4

帶寬 100MHz 100MHz 200MHz 200MHz 250MHz 250MHz

上升時間 3.5ns 3.5ns 1.7ns 1.7ns 1.4ns 1.4ns

輸入阻抗電阻:1MΩ ; 電容:25 pF

輸入靈敏度 1mV/div to 10V/div

輸入耦合 AC/DC/GND

垂直分辨路 8 bits

存儲深度 1.6K-128M/CH

最大輸入電壓 400V (DC+AC Peak)

水平系統

實時採樣率 1GSa/s

時基範圍 2ns/div to 1000s/div

時基精度 ±50ppm

觸發系統

觸發源 CH1,CH2,CH3,CH4,EXT,EXT/10

觸發模式邊沿，脈寬，視頻，斜率，超時

觸發類型單次，自動，正常

自動測量 Vpp,Vamp,Vmax,Vmin,Vtop,Vmid,Vbase,Vavg,Vrms,Vcrms,Preshoot,Overshoot,Frequency,Period,Rise Time,Fall Time,Positive Width,Negative Width,Duty Cycle

光標測量 Horizontal,Vertical,Cross

波形處理 +,-,x,÷,FFT,Invert

電壓範圍 1mV to 10V/div @ x 1 probe; 10mV to 100V/div @ x 10 probe;

100mV to 1KV/div @ x 100 probe; 1V to10KV/div @ x 1000 probe;

FFT Rectangular,Hanning,Hamming,Blackman Window

邏輯分析儀模式

通道數 -- 16CH -- 16CH -- 16CH

最大輸入阻抗 -- 200KΩ
(C=10pF) -- 200KΩ
(C=10pF) -- 200KΩ
(C=10pF)

最大輸入電壓 -- -60V~60V -- -60V~60V -- -60V~60V

最大採樣率 -- 250MSa/s -- 250MSa/s -- 250MSa/s

帶寬 -- 10MHz -- 10MHz -- 10MHz

兼容輸入 -- TTL,LVTTL
CMOS, -- TTL,LVTTL
CMOS, -- TTL,LVTTL
CMOS,

-- LVCMOS,ECL.
PECL,EIA -- LVCMOS,ECL
PECL,EIA -- LVCMOS,ECL
PECL,EIA

存儲深度 -- 1.6K~64M -- 1.6K~64M -- 1.6K~64M

信號源模式

波形頻率 -- DC~25MHz -- DC~25MHz -- DC~25MHz

DAC時鐘 -- 2K~200MHz
adjustable -- 2K~200MHz adjustable -- 2K~200MHz adjustable

頻率分辨率 -- 0.10% -- 0.10% -- 0.10%

通道 -- 1CH -- 1CH -- 1CH

波形長度 -- 4K -- 4K -- 4K

垂直分辨率 -- 12位 -- 12位 -- 12位

頻率穩定度 -- <30ppm -- <30ppm -- <30ppm

波形幅度 -- ±3.5V Max. -- ±3.5V Max. -- ±3.5V Max.

輸出阻抗 -- 50 Ω -- 50 Ω -- 50 Ω

輸出電流 -- 50mA -- 50mA -- 50mA

帶寬 -- 25M -- 25M -- 25M

接口 USB 2.0

電源 8--36V Wide range of input voltage,suitable

尺寸 255 x 190 x 45 (mm)

重量 1Kg

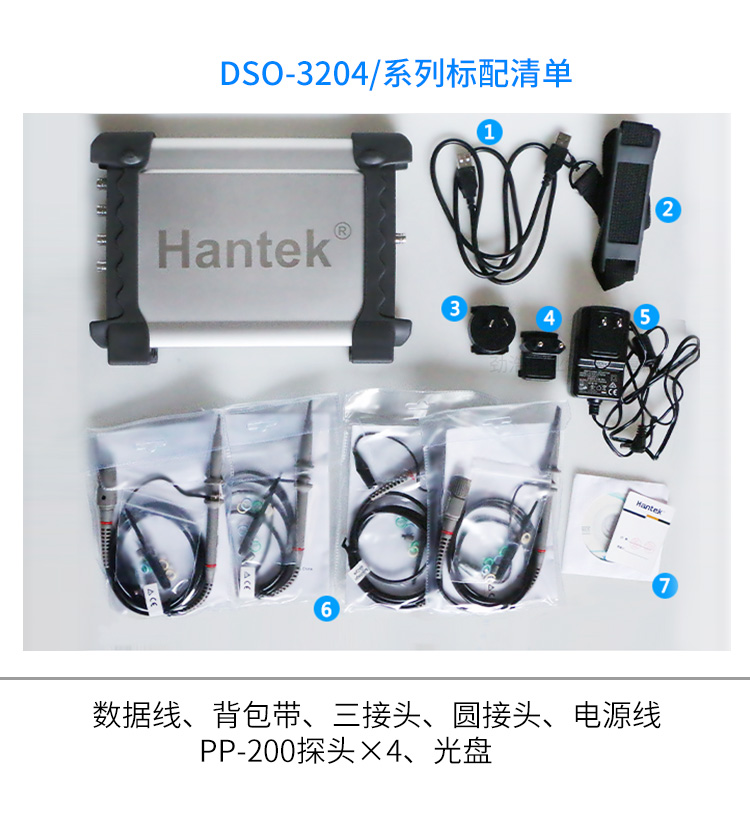

DSO3XXX系列標配配件 (3104、3204、3254)

PS.電源有附轉接頭

DSO3xxxA系列專用配件：(沒A的要另購，3104A、3204A、3254A有含這3項)

可選配件： (另購)
