產品說明0

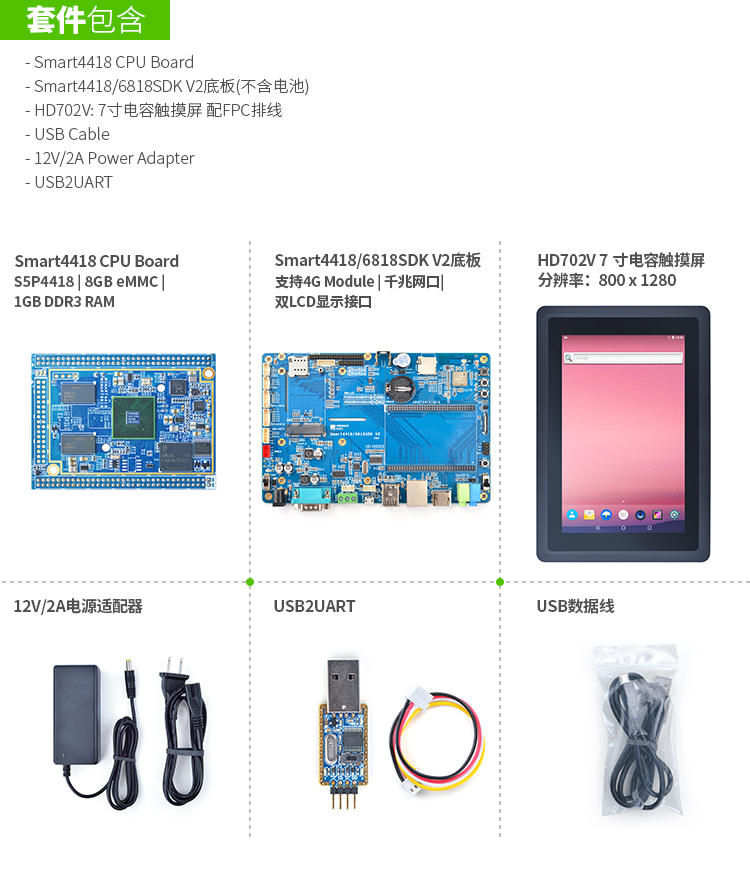

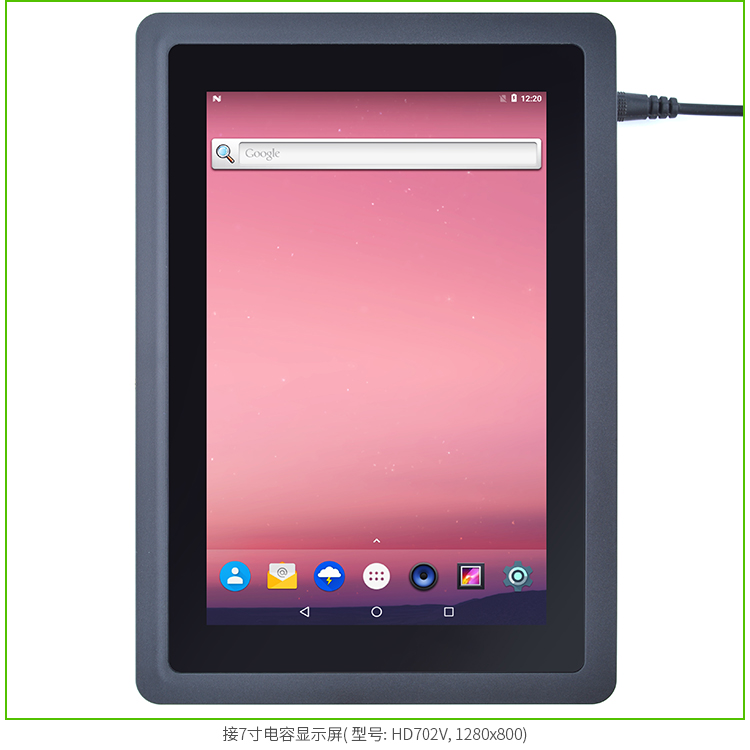

ARM9 Smart4418開發板V2（1G內存+8G閃存） + 7吋電容屏（含USB轉TTL板)

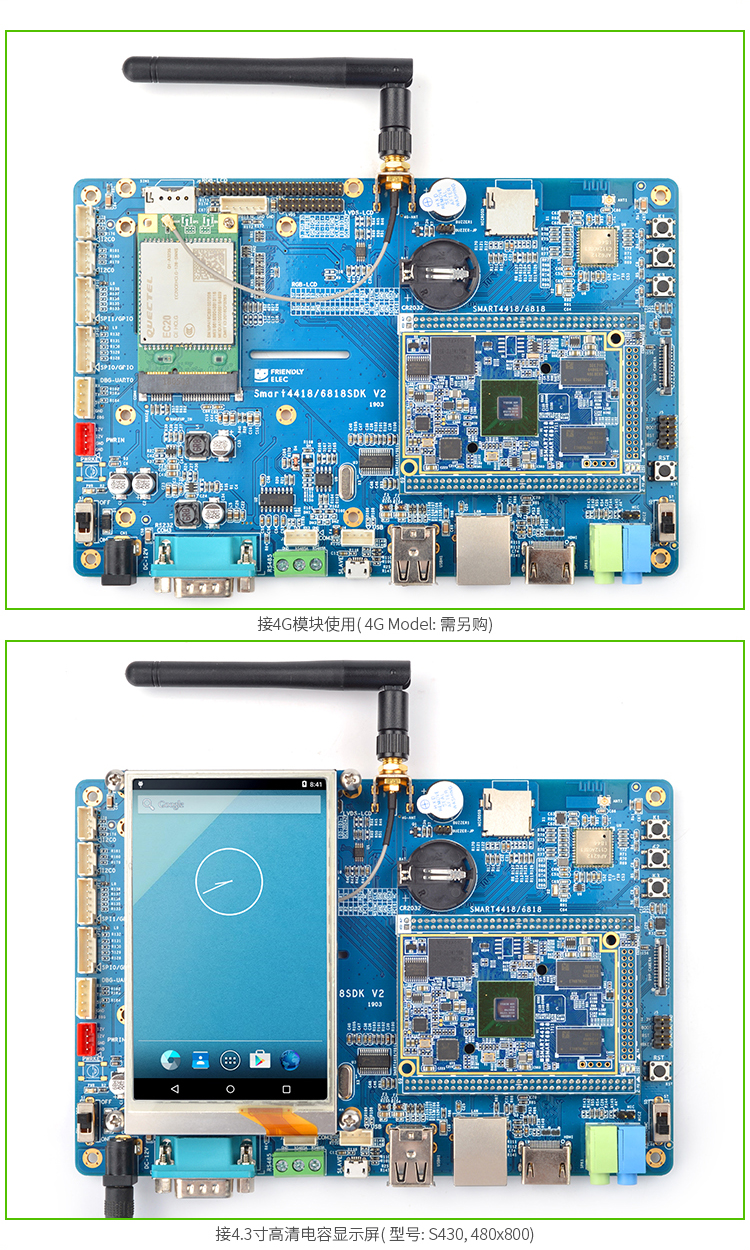

支持的4G模塊為華為的：ME909u-521（需另購）

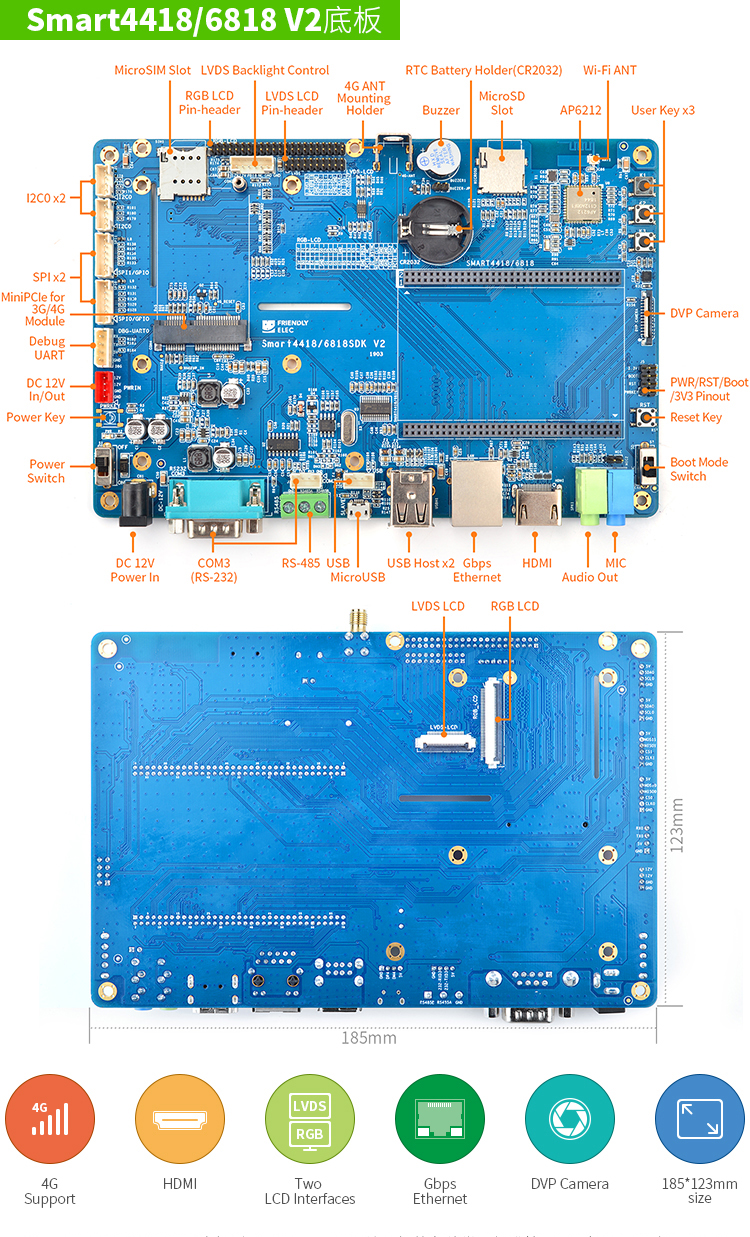

底板	Smart4418/6818SDK V2
尺寸	185 x 123(mm)

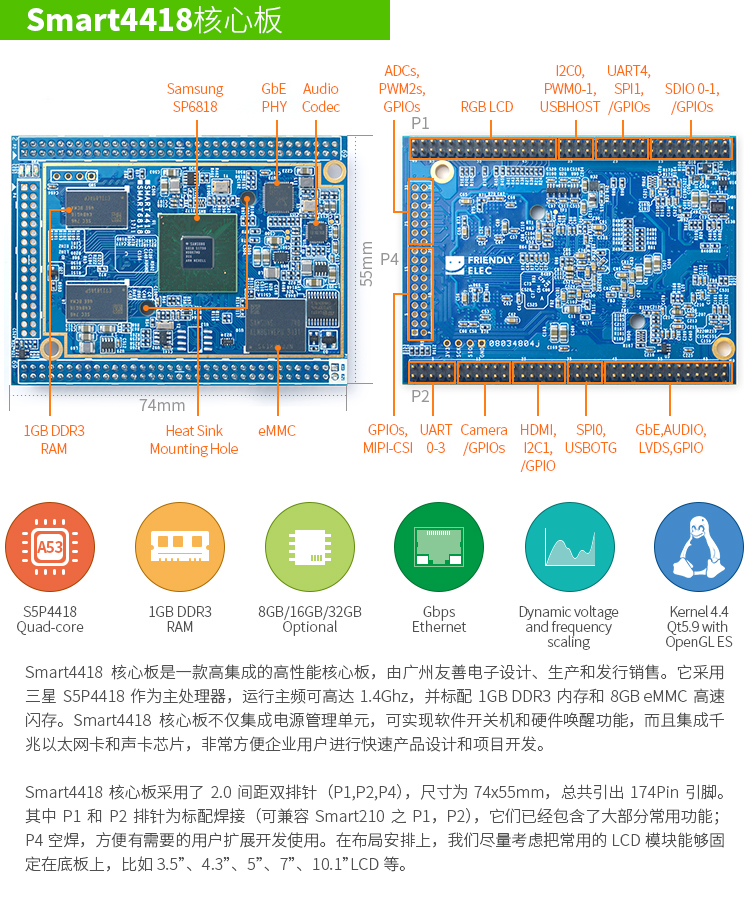

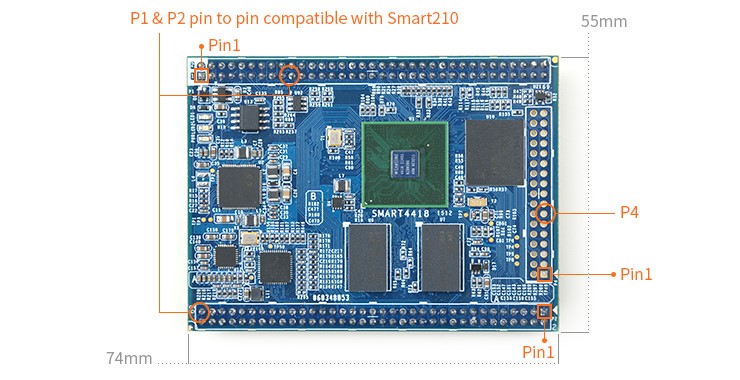

適用於	Smart4418　和　Smart6818核心板
Wi-Fi/藍牙	板載Wi-Fi藍牙模塊，PCB天線和IPX Wi-Fi天線接口
MiniPCIe接口座	用來接4G模塊，僅用於數據通訊，沒有通話功能，板載IPX轉SMA天線接口
SIM卡座	彈出式MicroSIM卡座
DVP攝像頭接口	24pin 0.5mm間距FPC貼片豎座 DVP Camera interface, ITU-R BT 601/656 8-bit
HDMI輸出	1路HDMI A Type，支持HDMI 1.4a(Smart4418) 支持1080p 30幀視頻輸出
TTL串口	1路3線串口(基於UART0), 2.54mm間距連接器，默認用作調試串口
RS-485串口	1路3線串口(基於UART2), 5.08mm間距接線器
RS-232串口	1路3線串口(基於UART3), DB9公座
USB Host	共3路， 採用USB 2.0 hub擴展(可兼容USB 1.1) 2路USB A型接口，1路2.0mm間距PH-4A連接器
USB Slave	1路，MicroUSB， 僅作為數據傳輸
音頻輸入輸出	直接引出核心板資源 支持錄音和放音 3.5mm耳機座和MIC輸入座 2pin 2.54mm MIC 輸入排針
以太網	直接引出核心板資源，1000/100/10M自適應
按鍵	PWRKEY（電源按鍵） RST（重啟按鍵） K1/K2/K3可獨立編程按鍵
LED	2個GPIO控制可編程LED(位於核心板)
RTC電池接口	板載RTC電池座(CR2032電池)
蜂鳴器	1路PWM控制蜂鳴器輸出，使用時請接上跳線帽
SPI接口	2路SPI接口（SPI0、SPI1），2.0mm間距PH-6A連接器 可複用做GPIO使用
MicroSD卡座	彈出式MicroSD卡座
I2C接口	2個I2C0接口，2.0mm間距PH-4A連接器
RGB LCD接口	RGB LCD接口座(45pin, 0.5mm間距FPC貼片座) 支持一線觸摸 支持背光可調 支持電容觸摸屏 支持RGB888模式 支持全彩TFT LCD 引出到22x2Pin 2.0mm間距排針
LVDS接口	LVDS LCD接口座(24pin, 0.5mm間距FPC貼片座) i2c接口觸摸 支持背光可調 支持電容觸摸屏 引出到10x2Pin 2.0mm間距排針
LVDS電源接口	2.0mm間距PH-6A連接器，和LVDS排針接口搭配使用
LCD固定孔	適用於HD702、HD702V、S430 LCD模塊
其它	板載1個EEPROM, 1個三軸加速度傳感器 4x2Pin 2.54mm間距排針，包含1個3.3V, 1個從eMMD或MicroSD啟動選擇引腳Boot（高電平從eMMC啟動，低電平從MicroSD卡啟動）, 1個RST, 1個PWRKEY, 4個GND
供電	DC 9V~15V/2A, 當使用LVDS背光時, 建議12V/3A供電



• RGB LCD接口（板子背面，0.5mm間距44Pin FPC貼片座）

Pin#	Name	Description
1, 2	VDD_5V	5V輸出, 可以給LCD模組供電
11,20,29,37,38,39,40,45	DGND	參考地, 0電位
3-10	Blue LSB to MSB	RGB的藍色信號
12-19	Green LSB to MSB	RGB的綠色信號
21-28	Red LSB to MSB	RGB的紅色信號
30	GPIOB25	普通GPIO, 用戶可控制
31	GPIOC15	一線協議信號, 以實現LCD型號識別, 背光控制和電阻觸摸的功能. 系統已佔用, 用戶不可重新設置.
33	VDEN	指示RGB信號有效的信號
34	VSYNC	場信號
35	HSYNC	行信號
36	LCDCLK	LCD頻率, Pixel frequency
41	I2C2_SCL	I2C2的時鐘信號, 用來傳輸電容屏觸摸數據
42	I2C2_SDA	I2C2的數據信號, 用來傳輸電容屏觸摸數據
43	GPIOC16	電容觸摸中斷信號, 配合I2C2使用
32，44	NC	沒有任何連接

• LVDS LCD接口（板子背面，0.5mm間距24 Pin FPC貼片座）

Pin#	Name	Description
1-3	VDD_5V	5V輸出, 可以給LCD模組供電
6,9,12,15,18,24	GND	參考地, 0電位
4	LVDS_D0-	LVDS差分數據0負極輸出
5	LVDS_D0+	LVDS差分數據0正極輸出
7	LVDS_D1-	LVDS差分數據1負極輸出
8	LVDS_D1+	LVDS差分數據1正極輸出
10	LVDS_D2-	LVDS差分數據2負極輸出
11	LVDS_D2+	LVDS差分數據2正極輸出
13	LVDS_CLK-	LVDS差分CLK負極輸出
14	LVDS_CLK+	LVDS差分CLK正極輸出
16	LVDS_D3-	LVDS差分數據3負極輸出
17	LVDS_D3+	LVDS差分數據3正極輸出
19，20	NC	沒有任何連接
21	I2C2_SCL	I2C2的時鐘信號, 用來傳輸電容屏觸摸數據
22	I2C2_SDA	I2C2的數據信號, 用來傳輸電容屏觸摸數據
23	GPIOC16	電容觸摸中斷信號, 配合I2C2使用

• RGB LCD接口（板子正面，2.0mm間距22x2 Pin 排針）

Pin#	Name	Description
1, 2	VDD_5V	5V輸出, 可以給LCD模組供電
11,20,29,37,38,39,40	DGND	參考地, 0電位
3-10	Blue LSB to MSB	RGB的藍色信號
12-19	Green LSB to MSB	RGB的綠色信號
21-28	Red LSB to MSB	RGB的紅色信號
30	GPIOB25	普通GPIO, 用戶可控制
31	GPIOC15	一線協議信號, 以實現LCD型號識別, 背光控制和電阻觸摸的功能. 系統已佔用, 用戶不可重新設置.
33	VDEN	指示RGB信號有效的信號
34	VSYNC	場信號
35	HSYNC	行信號
36	LCDCLK	LCD頻率, Pixel frequency
41	I2C2_SCL	I2C2的時鐘信號, 用來傳輸電容屏觸摸數據
42	I2C2_SDA	I2C2的數據信號, 用來傳輸電容屏觸摸數據
43	GPIOC16	電容觸摸中斷信號, 配合I2C2使用
32，44	NC	沒有任何連接

• LVDS接口（板子正面，2.0mm間距10x2 Pin排針）

Pin#	Name	Pin#	Name
1	SYS_3.3V	2	SYS_3.3V
3	GPIOC16	4	GPIOB18
5	DGND	6	DGND
7	LVDS_D0-	8	LVDS_D0+
9	LVDS_D1-	10	LVDS_D1+
11	LVDS_D2-	12	LVDS_D2+
13	DGND	14	DGND
15	LVDS_CLK-	16	LVDS_CLK+
17	LVDS_D3-	18	LVDS_D3+
19	I2C2_SCL	20	I2C2_SDA

• LVDS 電源控制接口（板子正面，2.0mm間距6Pin PH-6A座）

Pin#	Name
1，2	VDD_12V
3	GPIOB18
4	NC
5，6	DGND

• DVP攝像頭接口

Pin#	Name
1, 2	SYS_3.3V
7,9,13,15,24	DGND
3	I2C0_SCL
4	I2C0_SDA
5	GPIOB14
6	GPIOB16
8,10	NC
11	VSYNC
12	HREF
14	PCLK
16-23	Data bit7-0



• 電源接口

• DC電源座子, 適合DC5.5*2.1mm電源插頭, 9V~15V寬電壓輸入, 因為LVDS背光電源跟輸入電源直接連通, 所以當使用LVDS背光時, 建議12V/3A供電

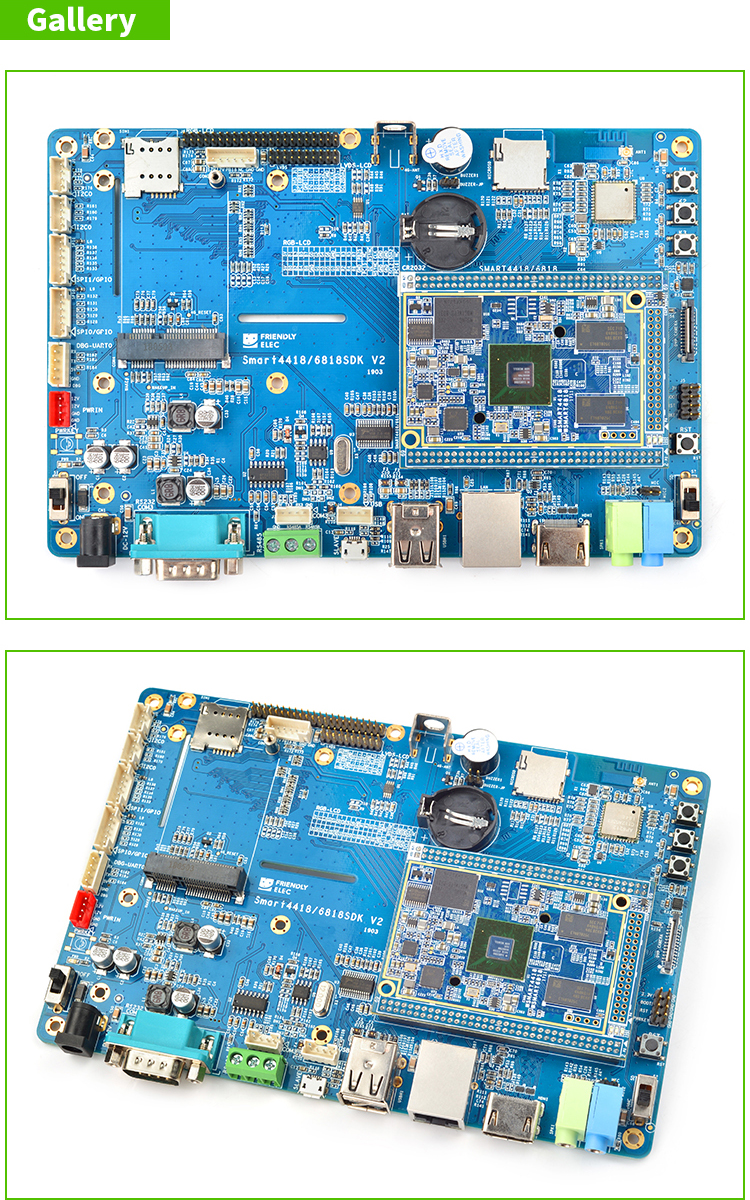

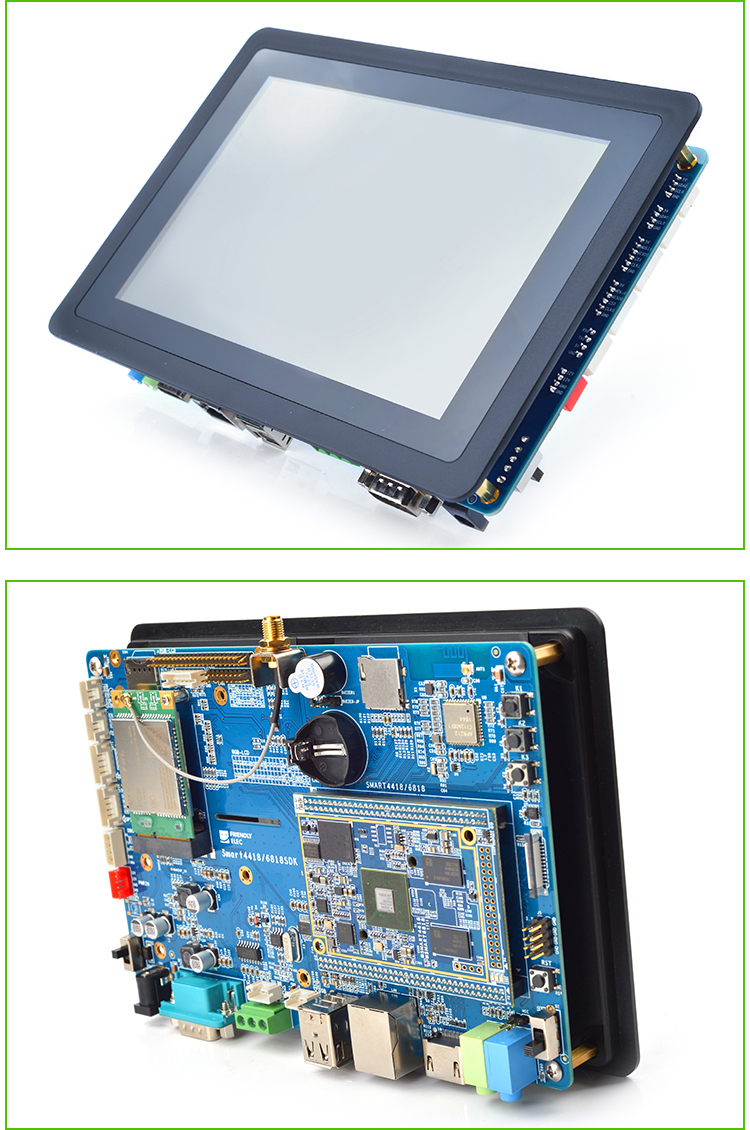

產品圖片
