產品說明0

發貨清單：STM32F103C8T6  核心板 x 1

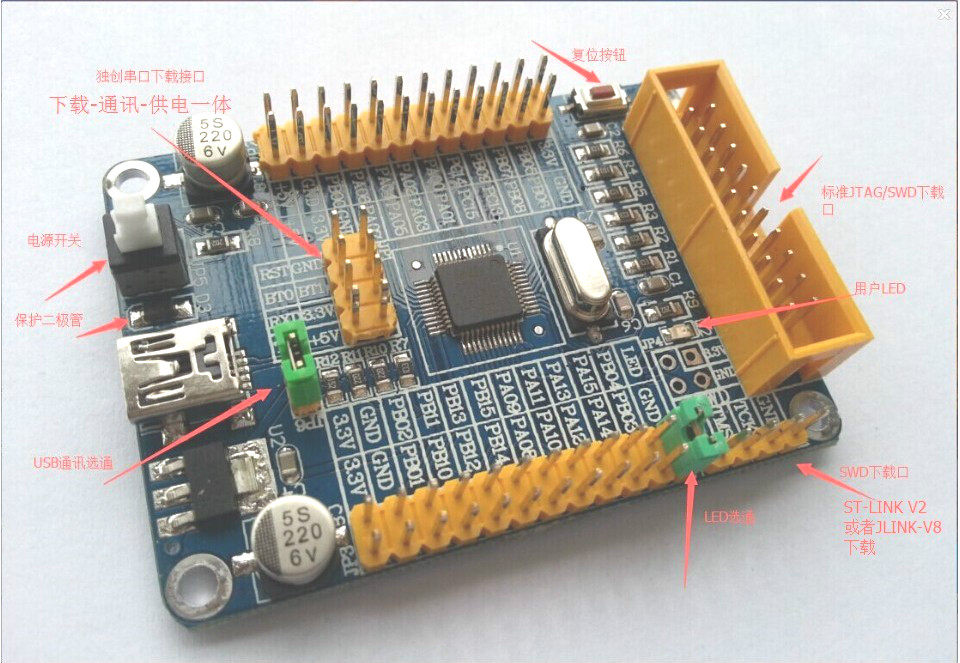

STM32F103C8T6 核心板 主要特點

• 1、STM32F103C8主芯片一片，焊接在主板上
• 2、8M晶振（通過芯片內部PLL最高達72M）ST官方標準參數
• 3、LM1117-3.3V穩壓芯片，最大提供800mA電流
• 4、一路miniUSB接口，可以給系統版供電，預留USB通訊功能
• 5、復位（下載）按鍵
• 6、功能切換跳線插針一組
• 7、標準JTAG下載口一個，支持JLink，ULINK，STLink
• 8、標準SWD下載接口一個，支持JLink，ULINK，STLink
• 9、用戶IO口全部引出（鍍金排針）
• 10、電源指示燈1個
• 11、功能指示燈一個，用於驗證IO口基本功能
• 12、預留串口下載接口，方便和5V開發板連接，用串口即可下載程序
• 13， 運用2個大容量濾波電容，提高產品的穩定性抗干擾
• 14、尺寸：45x62mm

串口下載程序操作說明

前言：本開發板串口下載分2種方式

＊方式1：官方下載方式(配套官方下載軟件，步驟繁瑣，下載複雜)

• 下載軟件：官方配套軟件(Flash loader)
• 下載硬件：USB轉TTL串口通訊工具(注意不是RS232)

操作步驟：

• 1. BOOT0接GND BOOT1接3.3V
• 2. 連接串口線(RX->TX TX->RX GND->GND)
• 3. 復位開發板
• 4. 啟動下載軟件，選擇串口號，
• 5. 如不出意外，加載需下載程序文件，下載完成。
• 6. 拔掉BOOT0 , BOOT1線
• 7. 復位，程序運行。

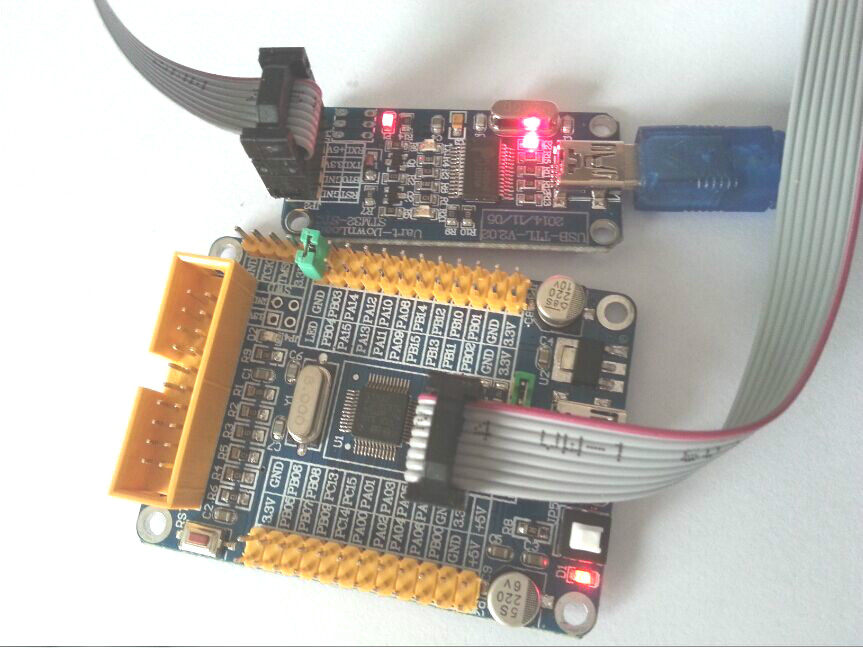

＊方式2：本店下載方式(配套國內第三方下載軟件，步驟簡單，下載容易)

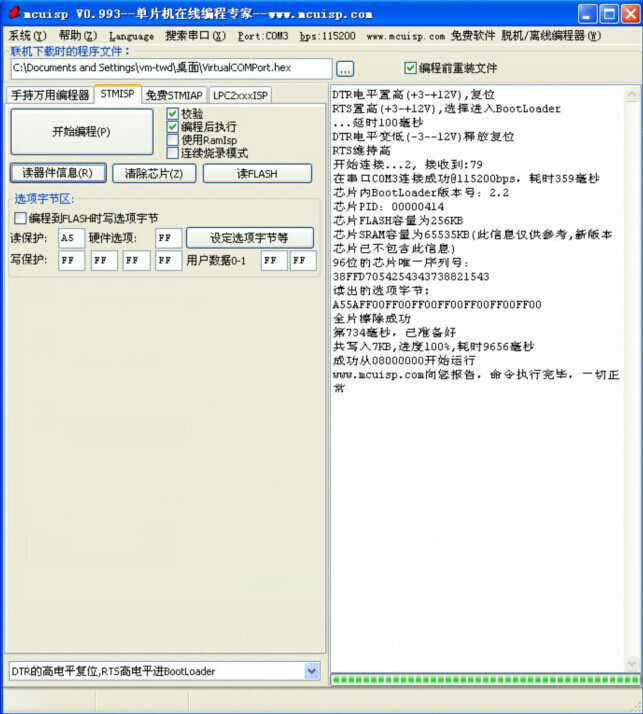

• 下載軟件：國內第三方下載軟件(mcuisp)
• 下載硬件：本店配套USB轉TTL下載器

操作步驟：

• 1. 接好排線
• 2. 打開軟件(選擇好串口號)
• 3. 點擊下載按鈕
• 4. 程序運行

---------------------------------------

 【芯片簡介】
1、STM32主控芯片介紹

• STM32 功能強大，板載為STM32F103C8T6 芯片，下面列出其核心資源參數：
• 內核：Cortex-M3 32-bit RISC ；
• 工作頻率：72MHz ，1.25 DMIPS/MHz ；
• 工作電壓：2-3.6V ；
• 封裝：LQFP48 ；I/O 口：48 ；
• 存儲資源：64kB Flash ，20kB RAM （方便移植UCGUI LWIP 等等佔用資源比
• 多的協議包 可以開發更強大的程序）
• 接口資源：CAN I2C SPI UART USB
• 模數轉換：
• 調試下載：支持JTAG/SWD 接口的調試下載，支持IAP 。

2、穩壓芯片
採用AMS1117-3.3V芯片，將電壓穩壓為3.3V。

【接口簡介】
3、JTAG/SWD接口
支持下載與仿真調試。

4、USB接口
給電路板供電帶保護二極管同時有2個高容量電解電容(能穩定給給外部供電)

5、MCU引腳接口引出所有引腳，方便與外設進行I/O連接。

6、5V與3.3V電源輸入輸出接口
常用於對外供電，或與用戶板進行共地處理。(多組電源)

7、4個螺絲定位孔(並配有銅柱)

8、一個電源開關(如外界電路短路時可快速關閉電源，同時也可以對外部模塊從新上電帶來方便)

【其它器件簡介】
12、電源LED
電源上電指示燈。

13、用戶LED
便於I/O輸出測試或指示程序運行狀態。

14、復位按鍵
便於用戶復位芯片程序。

15、8M晶振
可通過倍頻設置，令主頻為72M。

16、32.768K晶振
可供內置RTC使用，或用以校準。

【接口簡介】
  17、JTAG/SWD接口支持下載與調試。

1. USB接口
   可與PC進行USB通信。
2. USART1接口
   可使用USART1進行下載程序，或者使用USART1輸出系統信息，進行觀察。
3. MCU引腳接口
   引出所有引腳，方便與外設進行I/O連接。
4. 5V與3.3V電源輸入輸出接口
   常用於對外供電，或與用戶板進行共地處理
