產品說明0
- C
- 8MHz晶振作為MCU的主時鐘，32.768kHz晶振用於CPU的RTC
- 16M字節
- 8M字節串行Flash，16K字節串行EEPROM
- 1個MicroSD卡座
- 2個CAN2.0接口（SN65HVD230)
- 1個RS232串口（SP3232）
- 1個RS485接口（SP3485）
- 1個USB2.0全速DEVICE接口（CPU內部集成）
- 1個USB2.0全速HOST接口（CPU內部集成）
- 2個100M/10M以太網接口（DM9000AE掛在FSMC總線+DM9161 PHY使用CPU內部MAC）【雙網卡】
- 集成I2S全雙工音頻CODEC芯片（WM8978）

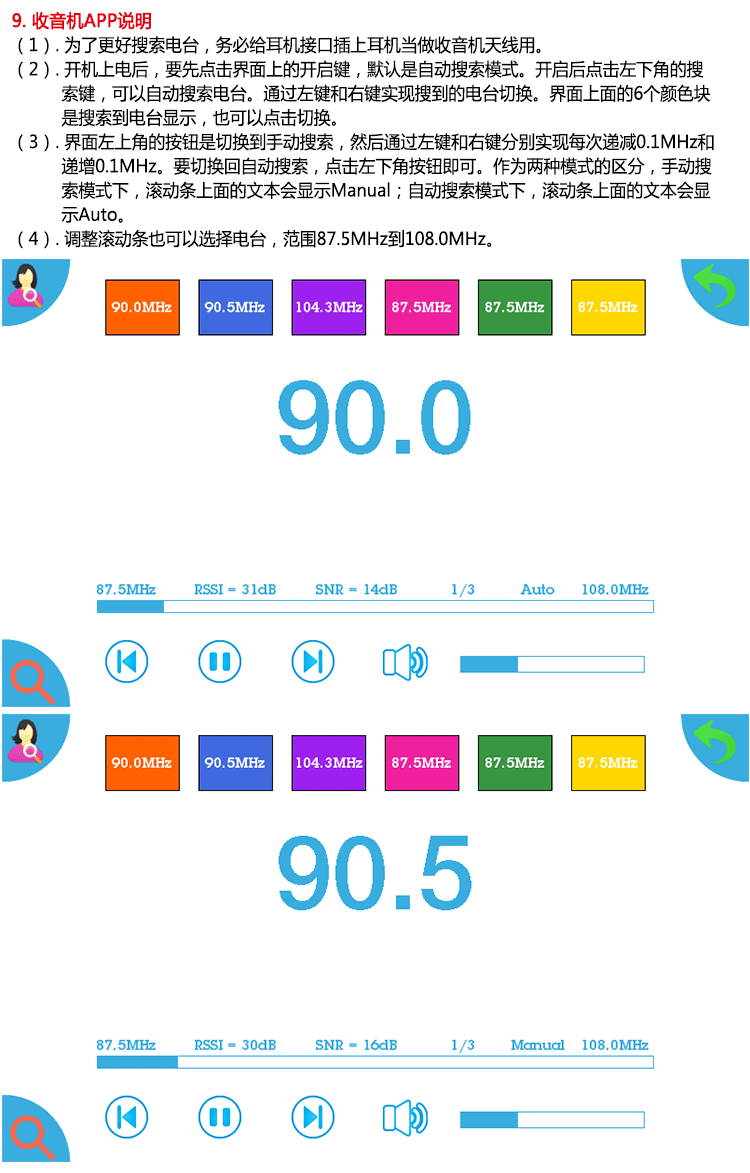

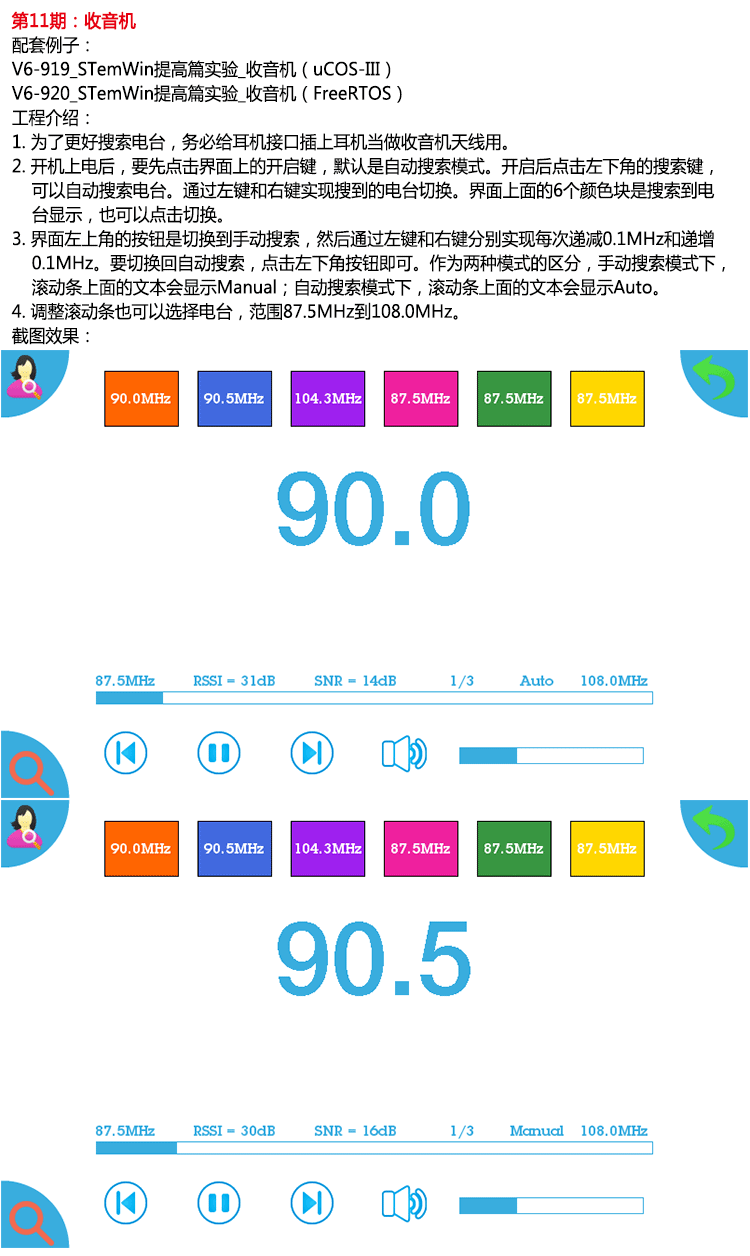

- 集成AM/FM收音機模塊（Si4704）——（比通用的TEA5767 FM芯片高級）
- 集成三軸陀螺儀（MPU-6050）
- 集成光照度傳感器（BH1750FVI）
- 集成氣壓強度傳感器（BMP180）
- 板載1個咪頭，1個揚聲器，1個立體聲耳機輸出插座，1個麥克風輸入插座，1個Line線路輸入插座
- 1個紅外遙控接收，1個紅外遙控發射
- 1個5向搖桿，1個Reset按鍵、3個軟件可支配的按鍵
- 4個LED,1個電源LED
- 1個CR1220電池座
- 1個PS/2插座，可外接PS/2鍵盤或鼠標
- SWD調試接口（配SWD轉接板）
- 2種供電方式：USB電纜、外接7-32V電源
- 1個電源開關，上下電時無需拔插電纜
- SDIO WIFI模塊擴展接口（不帶外部模塊）
- ESP8266串口WIFI模塊擴展接口（不帶外部模塊）
- nRF24L01 2.4G無線通信模塊擴展接口（不帶外部模塊）
- nRF905 433M無線通信模塊擴展接口（不帶外部模塊）
- 攝像頭模塊擴展接口（不帶外部模塊）

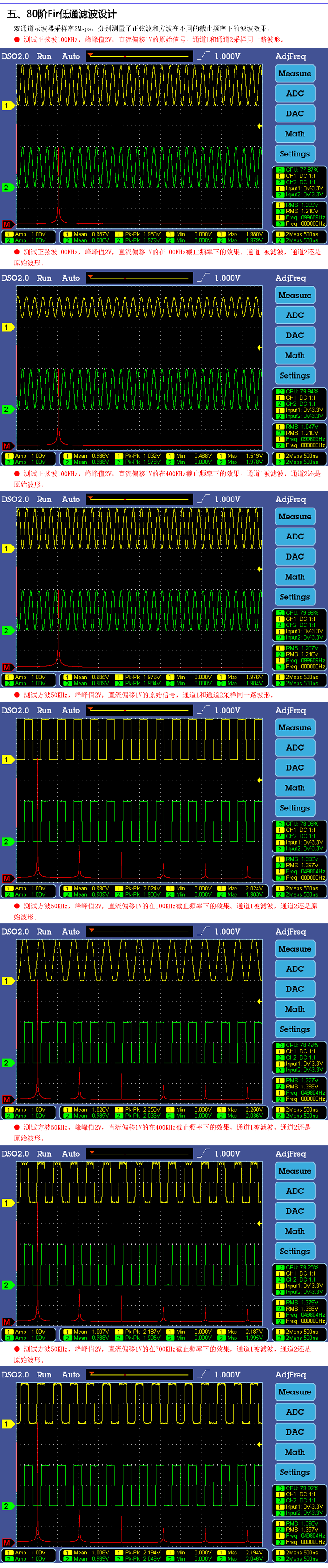

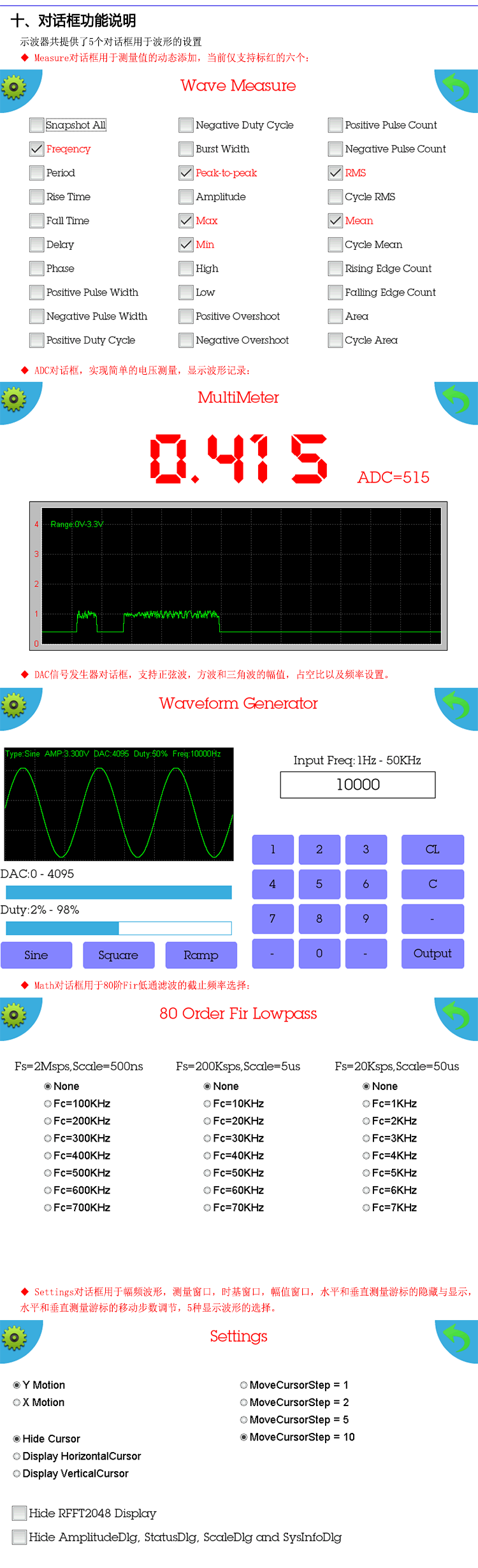

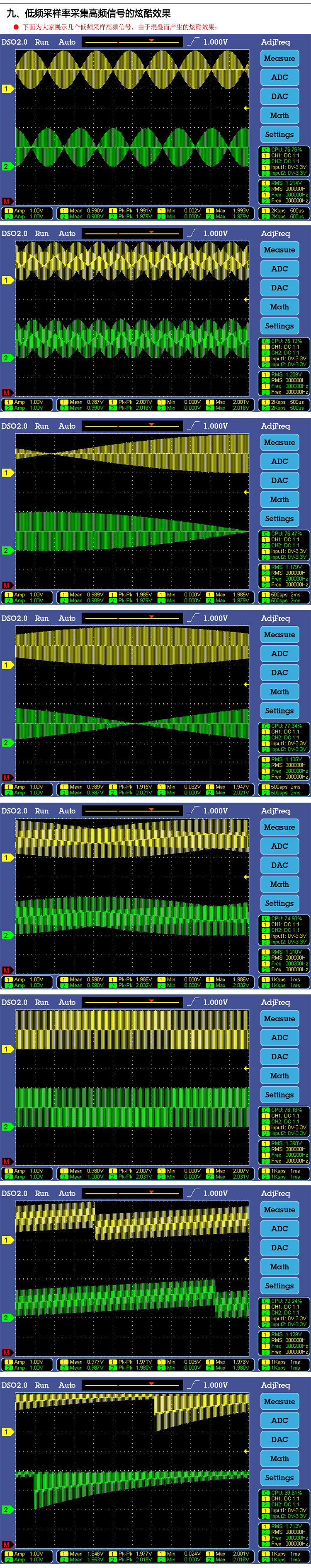

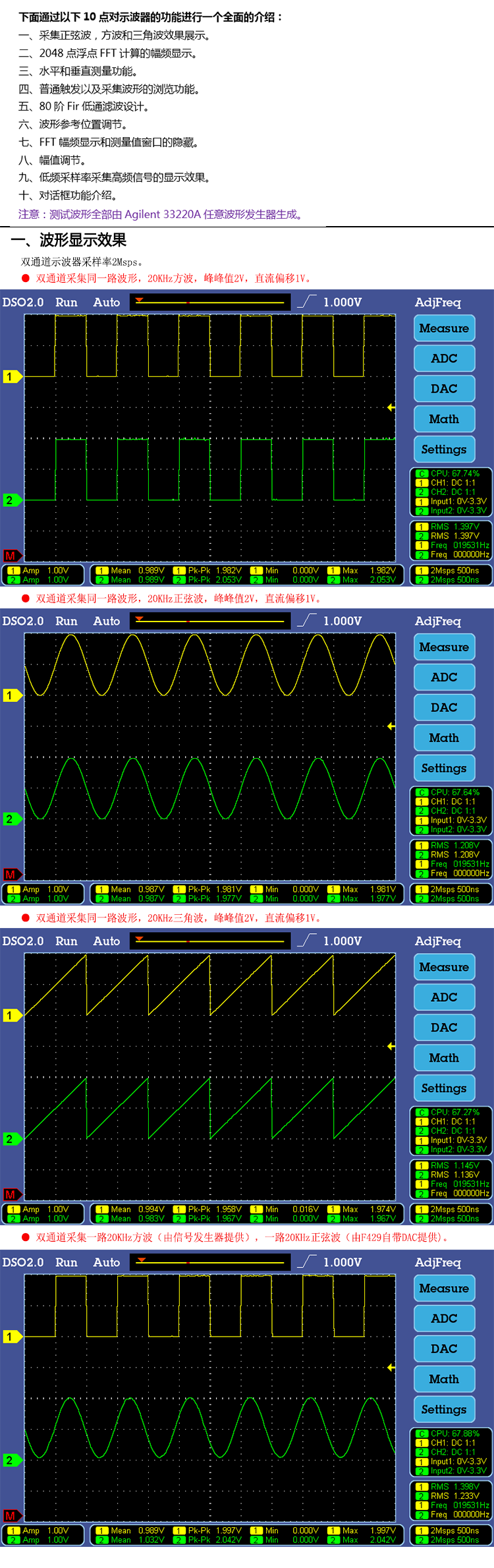

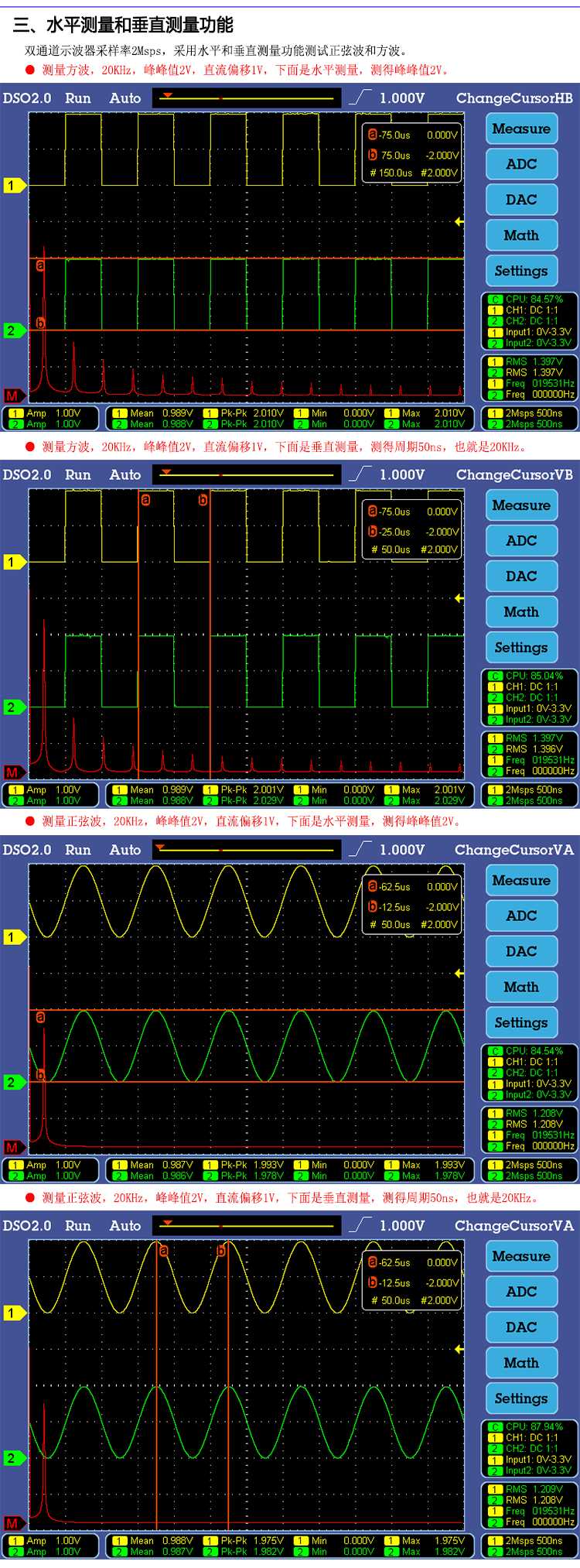

- ADC-DAC示波器模塊擴展接口（不帶外部模塊）
- AD7606八通道ADC採集模塊擴展接口（不帶外部模塊）
- GPS模塊擴展接口（不帶外部模塊）
- GPRS無線通信模塊擴展接口（不帶外部模塊）
- DS18B20溫度傳感器擴展接口（不帶外部模塊）
- DTH11溫濕度傳感器擴展接口（不帶外部模塊）
- 三軸磁力計擴展接口
- 主板尺寸：192mm×140mm
- PCB板厚度：1.6mm，4層板
說明：
1、本教程重在BSP驅動包設計方法和HAL庫的框架學習，並將HAL庫裡面的各種彎彎繞捋順，從而方便我們的程序設計。
2、由於是基於HAL庫的文檔，所以不限制F4系列，其它F1，F2，F3，H7，F7等系列通用。

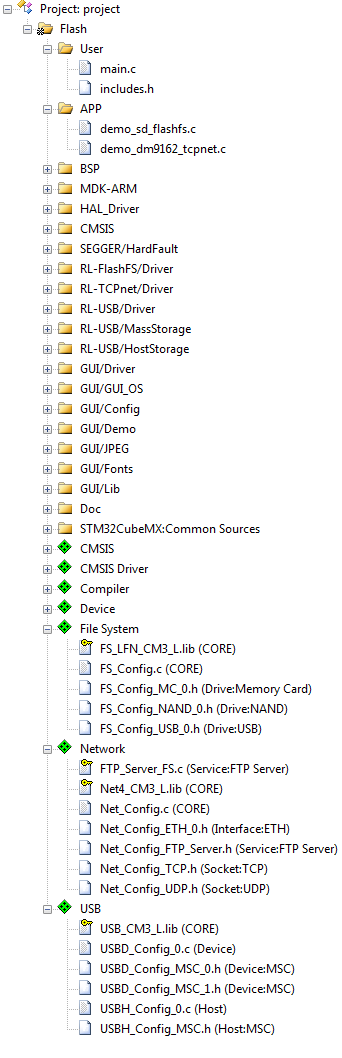

3、本次工程延續以往的代碼風格，從底層BSP驅動包到應用代碼，變量命名，文件命名，程序框架，註釋等都比較規範，大家閱讀或者移植都會比較方便。

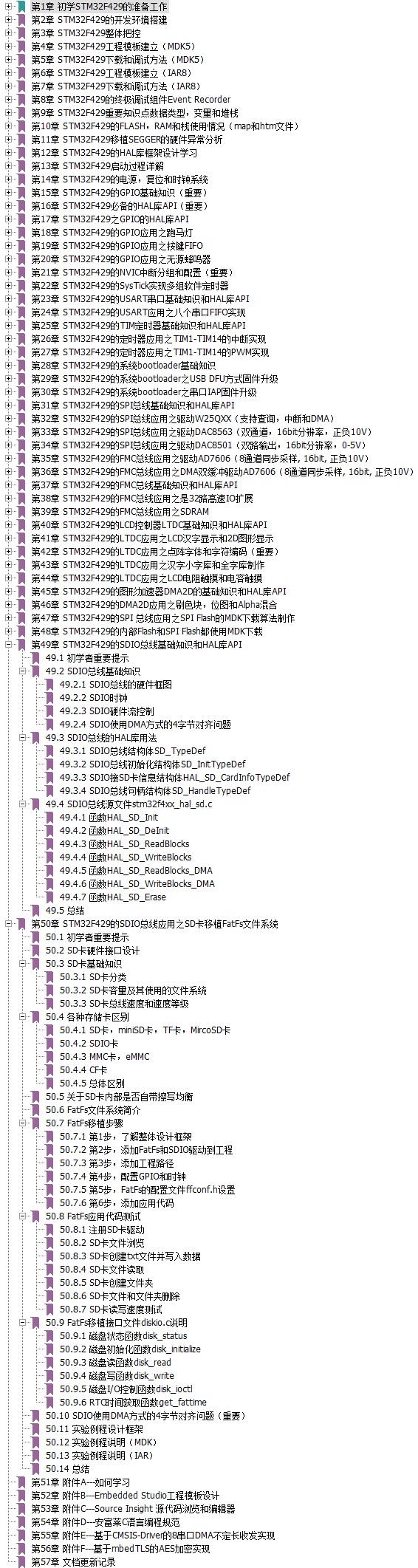

用戶手冊（BSP驅動包手冊）前50章教程已經發布：
目錄：
標準庫例程

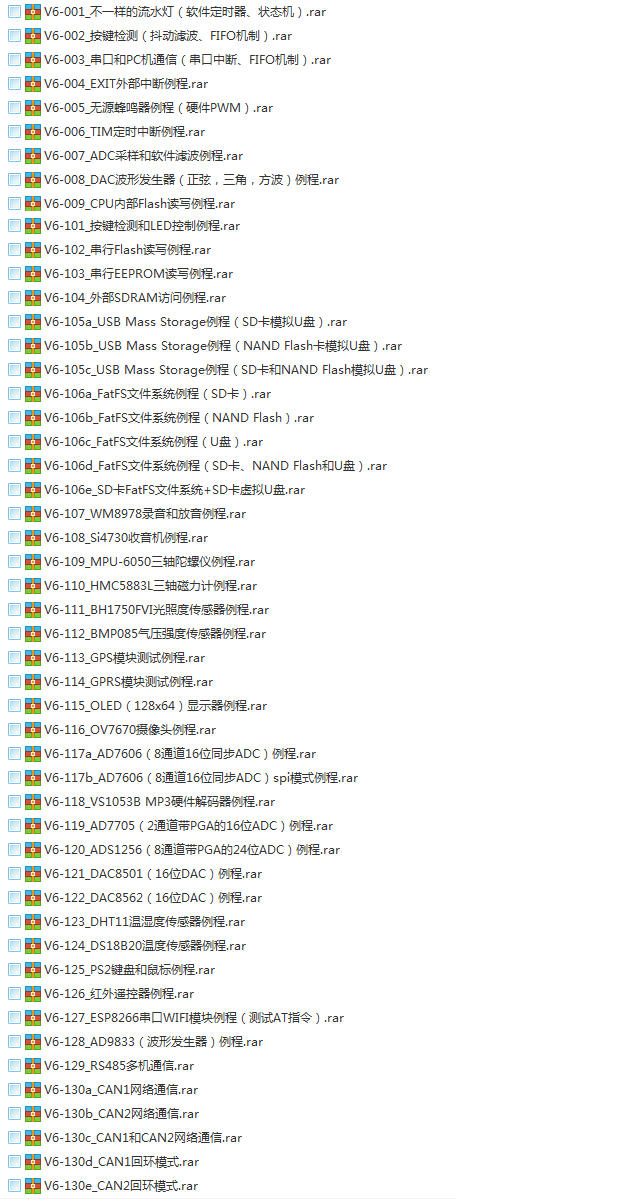

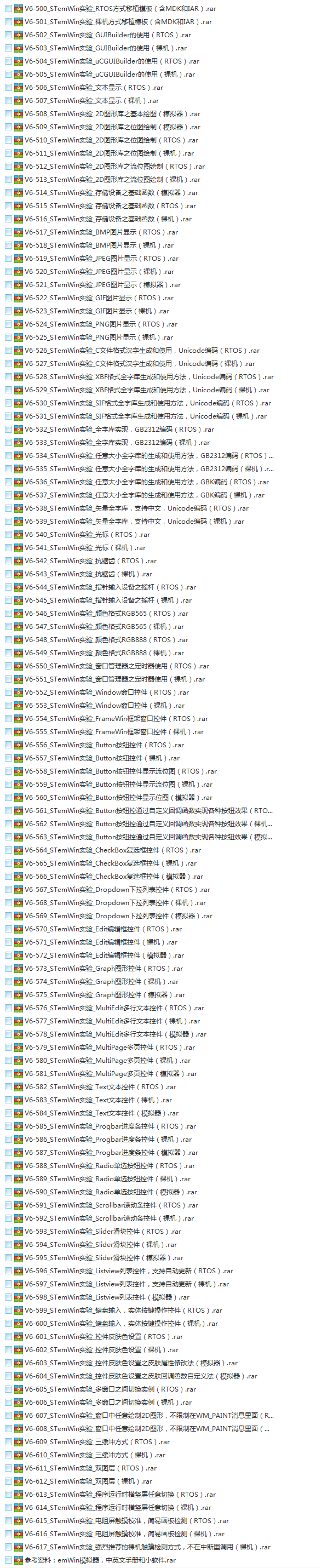

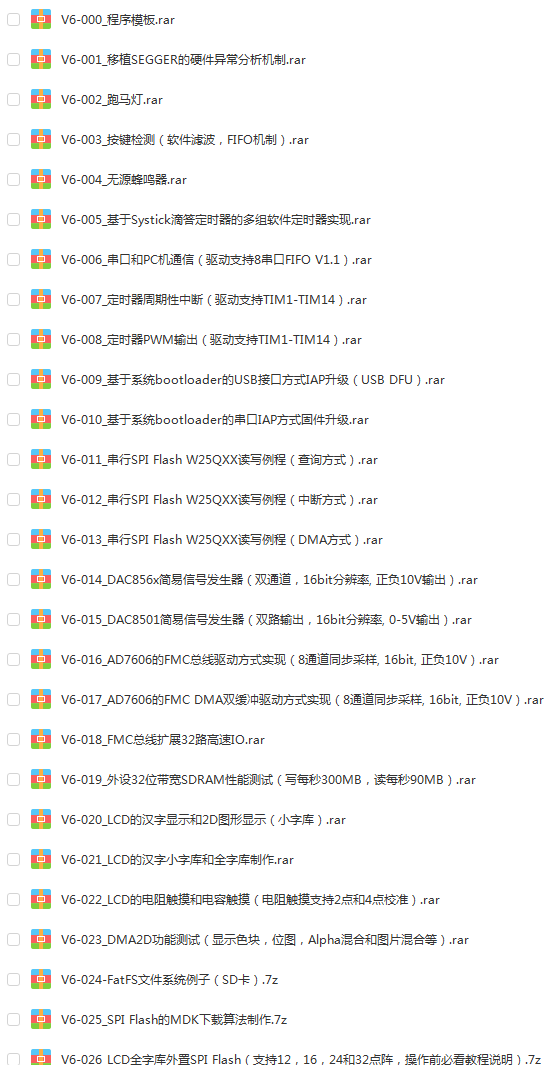

HAL庫例程

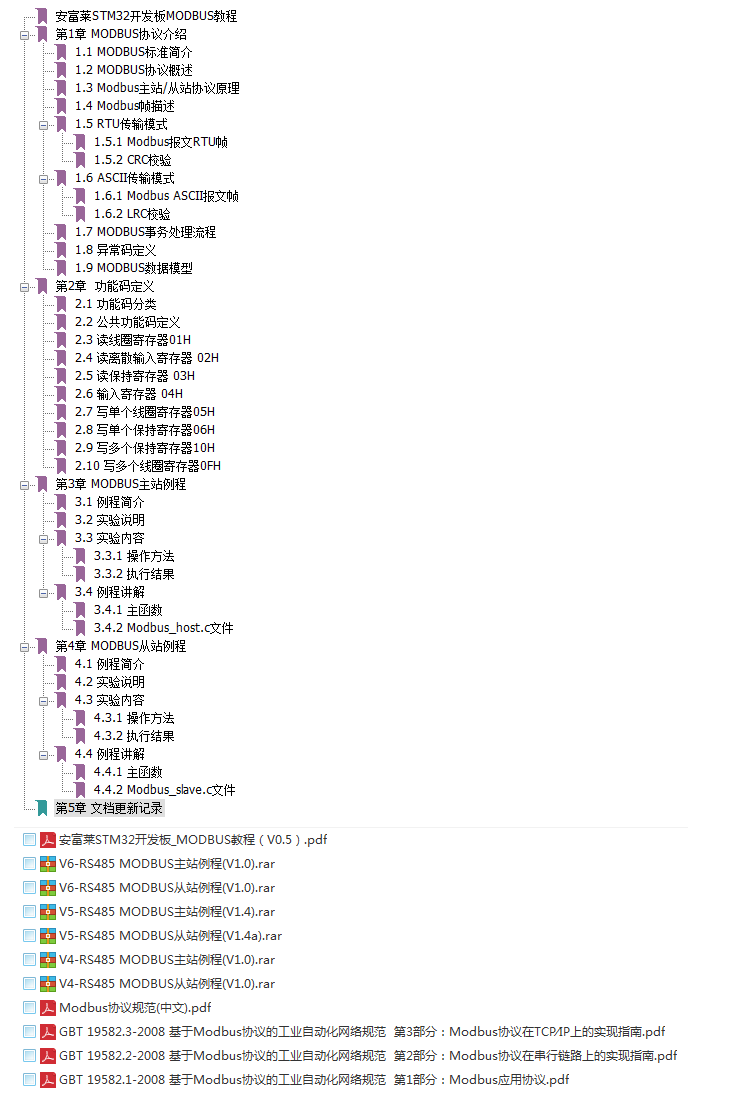

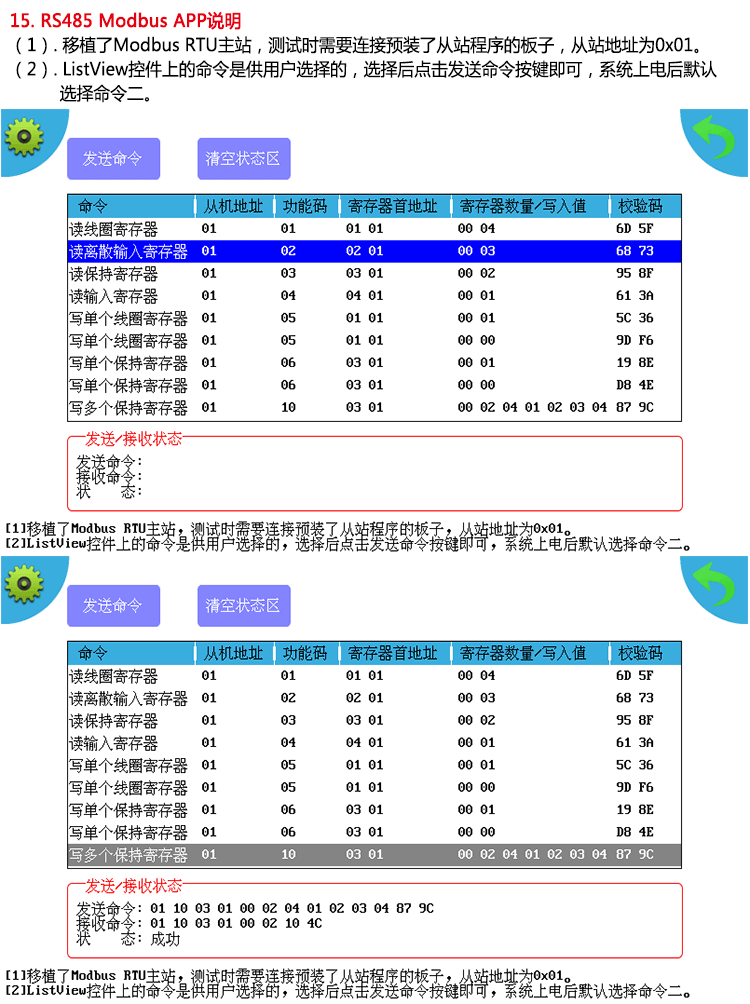

Modbus教程，含主站和從站

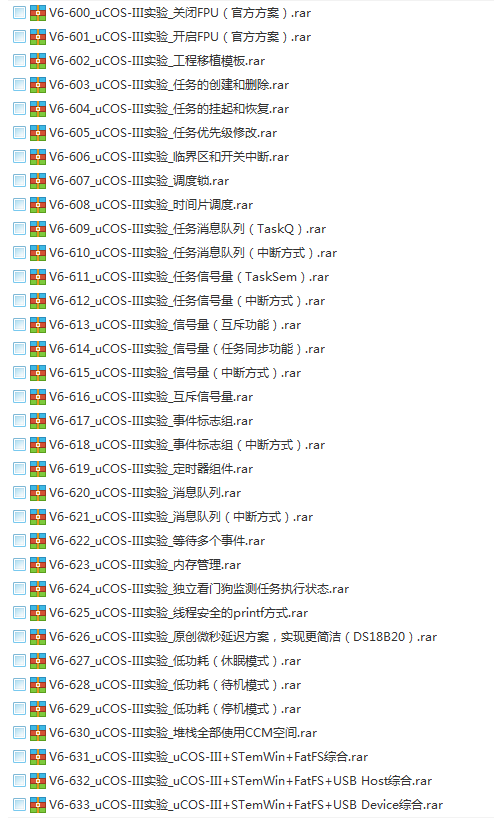

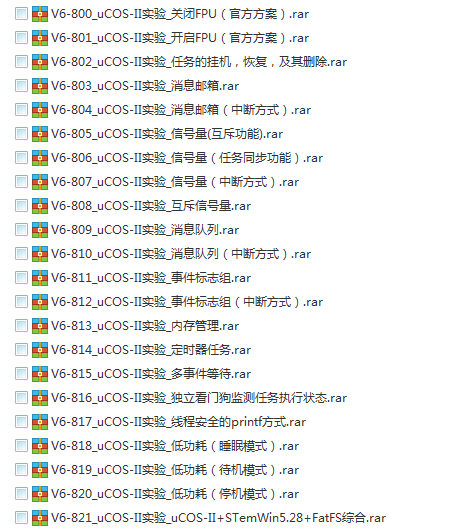

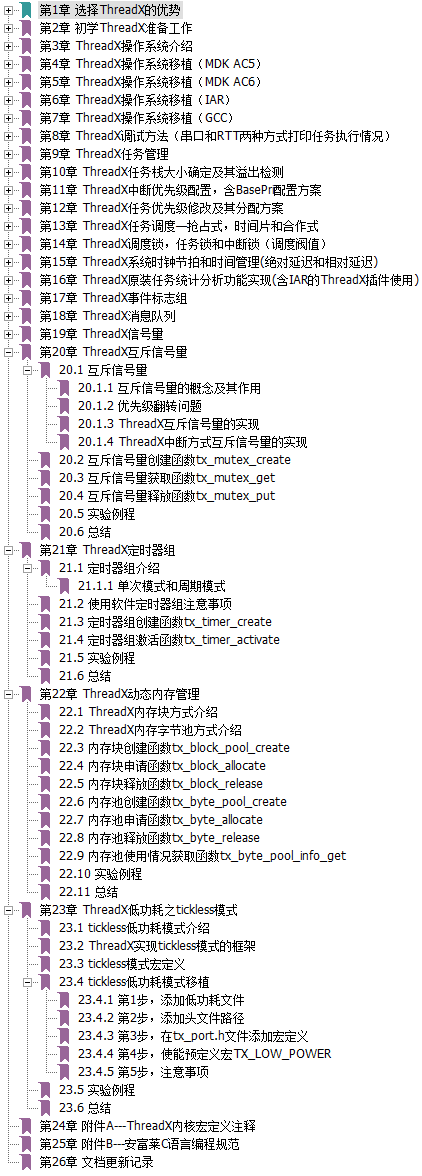

含ThreadX，uCOS-III，uCOS-II，RTX4，RTX5和FreeRTOS
9、基於ThreadX全家桶的綜合設計模板即將發布
教程文檔

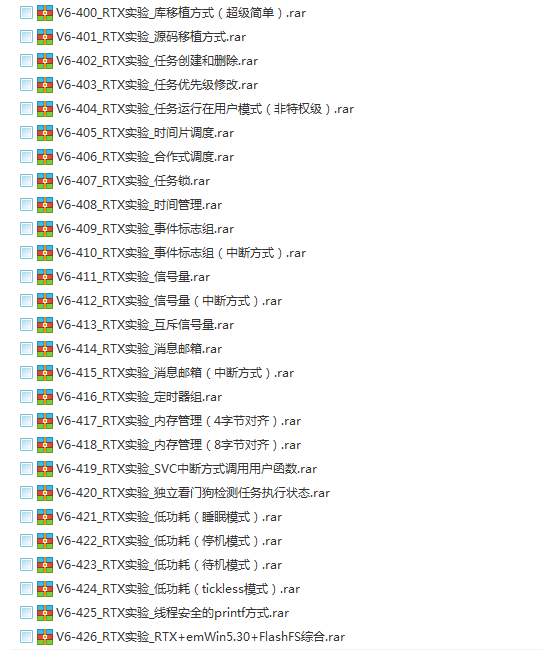

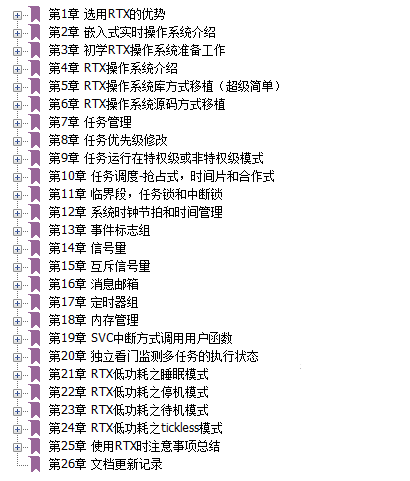

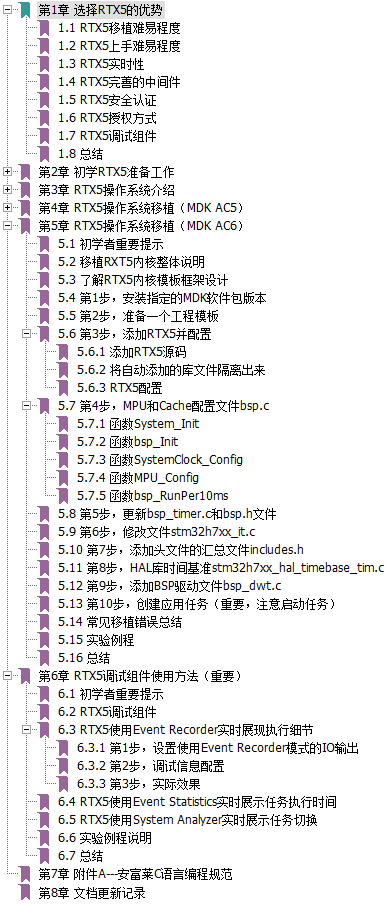

RTX5內核教程，更新至第6章
RTX4內核教程（已完結）

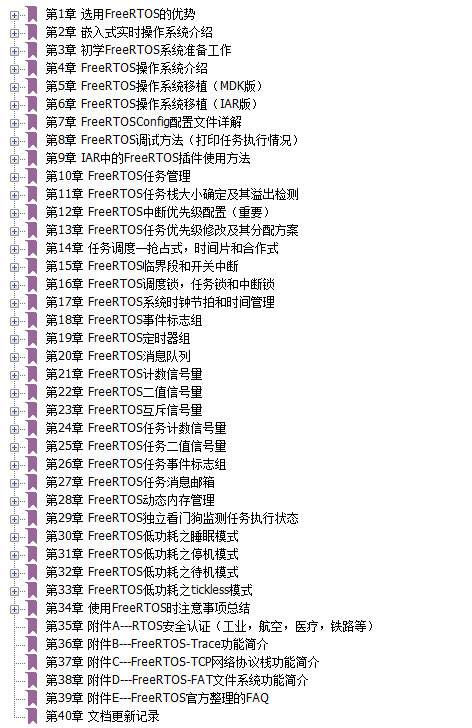

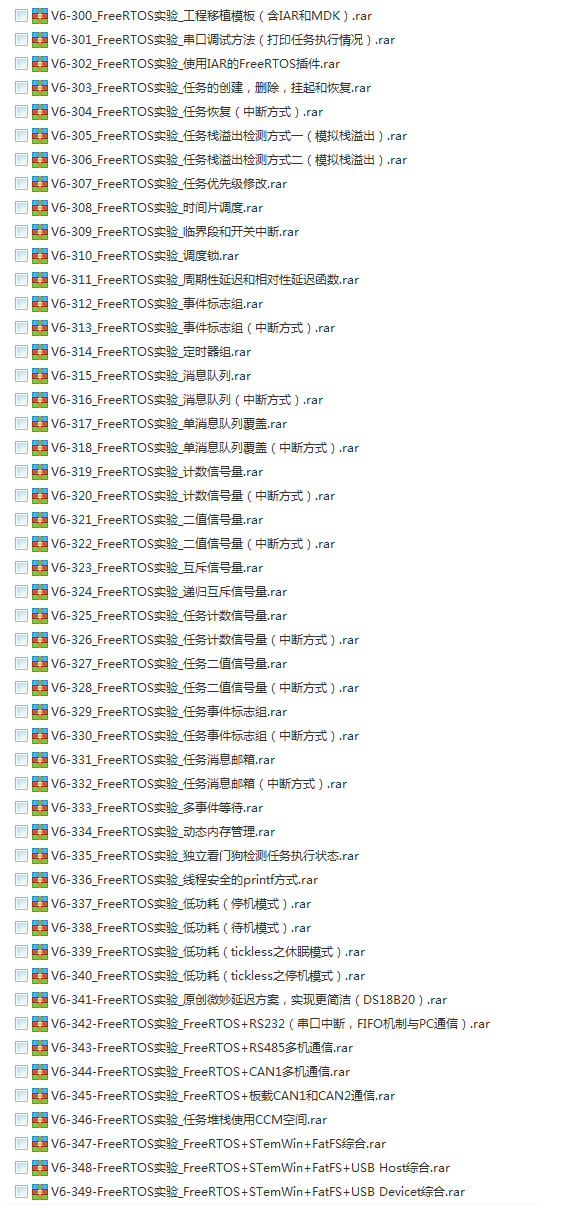

FreeRTOS教程
配套案例：

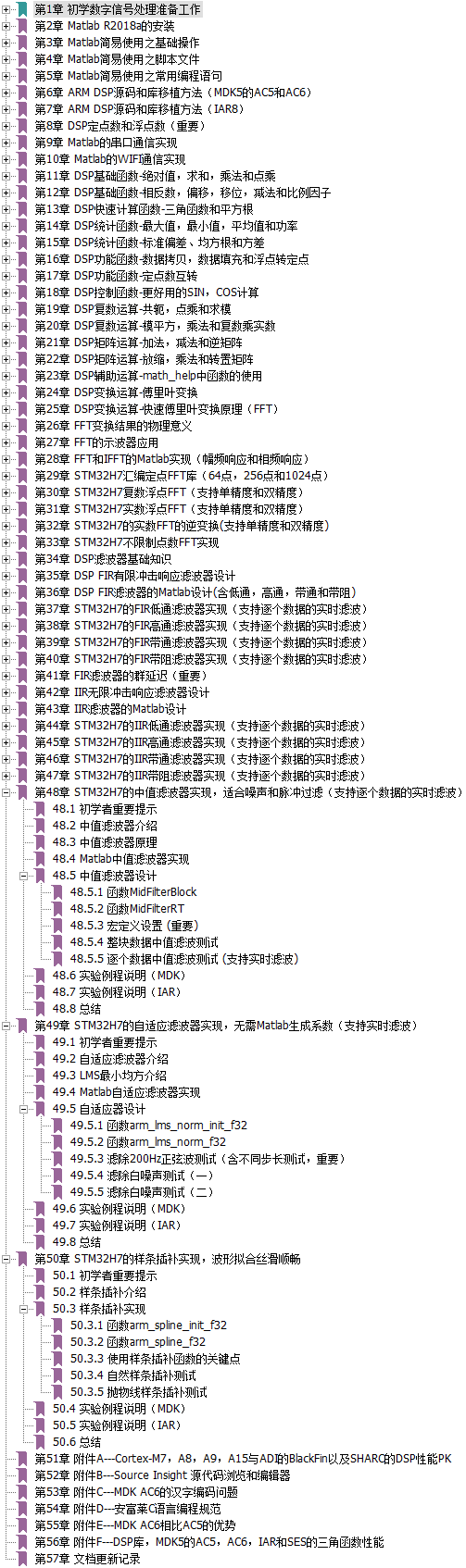

第2版DSP數字信號處理和CMSIS-NN神經網絡教程，已經發布50章：
配套例程
含FatFS，RL-FlashFS和ThreadX FileX

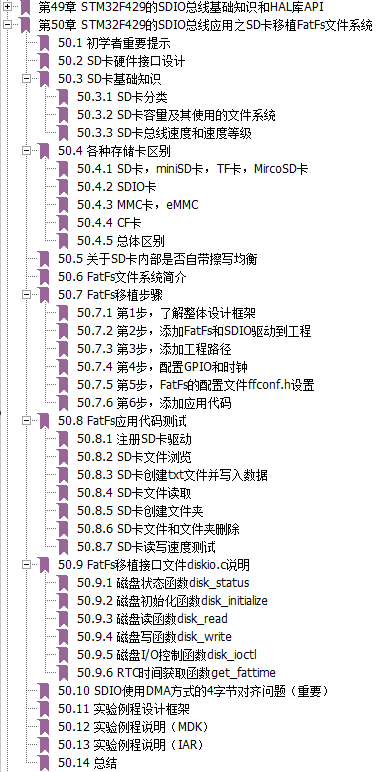

1、FatFS已經發布SD卡，SPI Flash和U盤案例
2、RL-FlashFS已經發布SD卡，U碟和NAND Flash案例

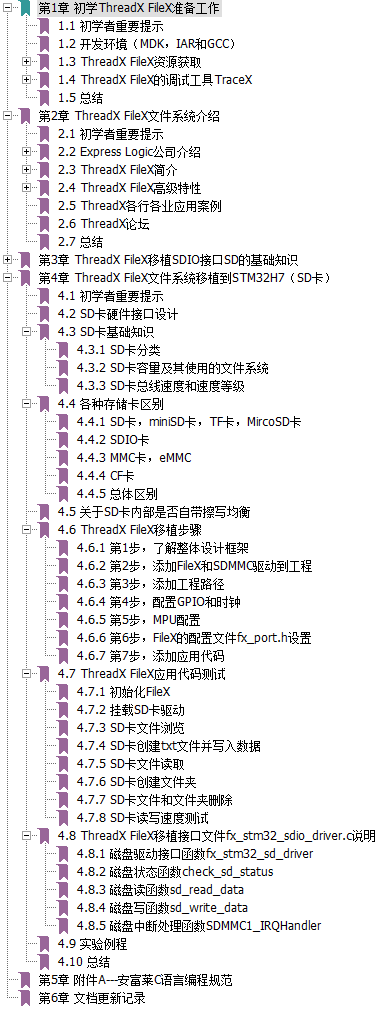

3、ThreadX FileX已經實現SD卡案例
FatFS：
FileX：

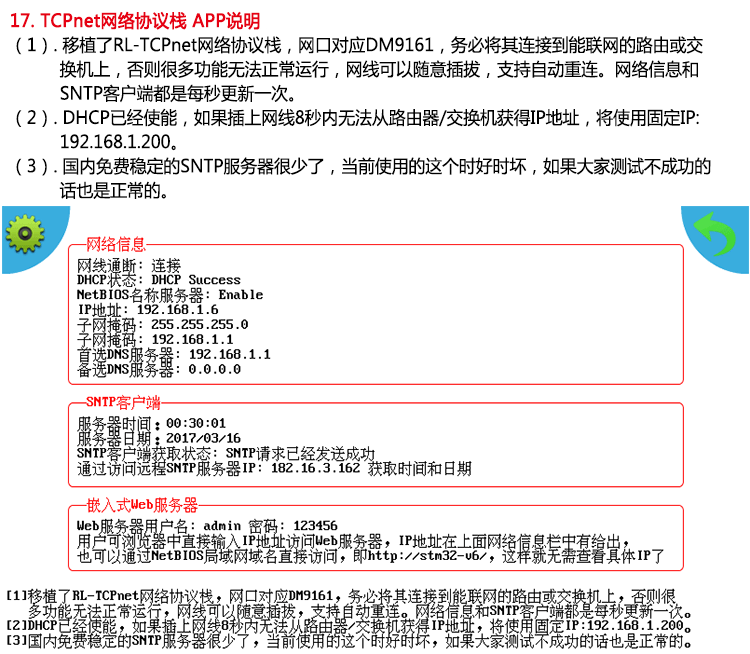

含雙網口，LwIP，RL-TCPnet V7.X，老版RL-TCPnet和ThreadX NetX

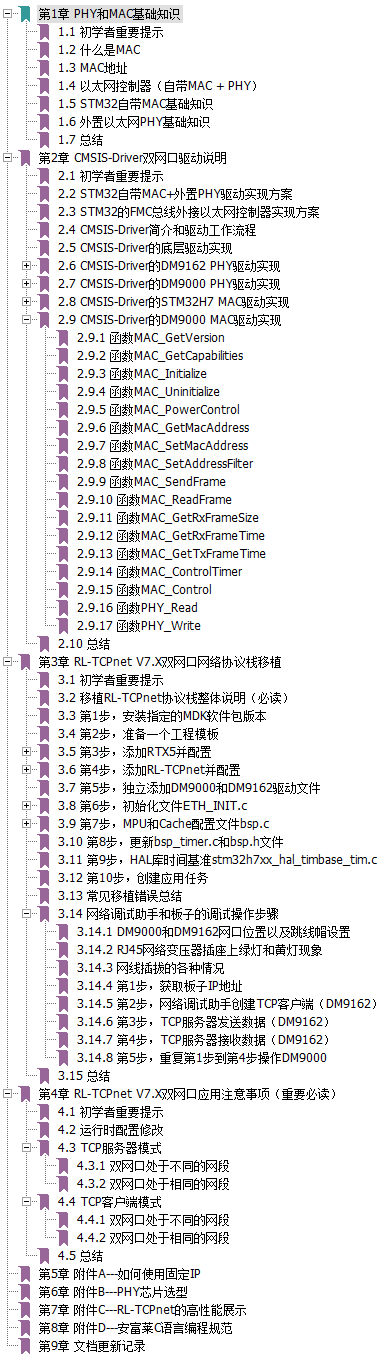

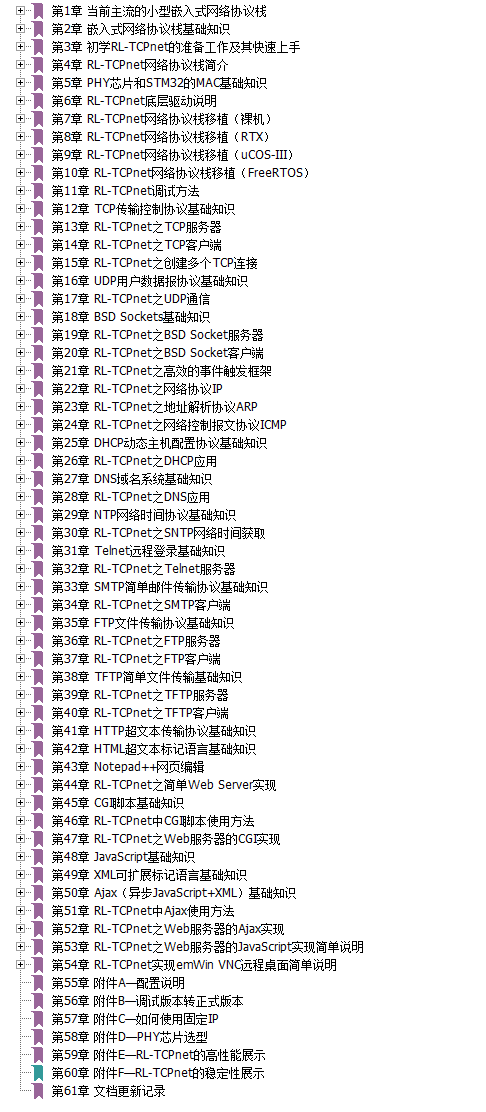

1、RL-TCPnet史詩級網絡教程發布，歷時7個月完工，1500頁教程
2、雙網口教程，單網絡協議棧管理DM9000和DM9162

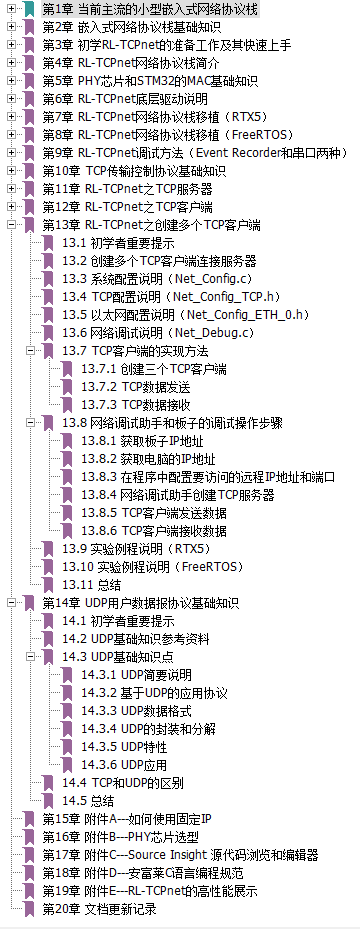

3、新版RL-TCPnet V7.X網協議棧和物聯網教程開始更新，配RTX5和FreeRTOS兩版本，更新至第14章

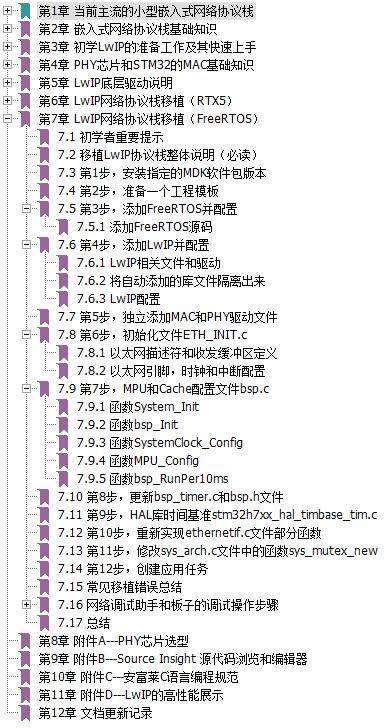

4、LwIP網絡教程開始更新，使用MDK的RTE環境開發，配套RTX5和FreeRTOS兩個版本，更新至第7章

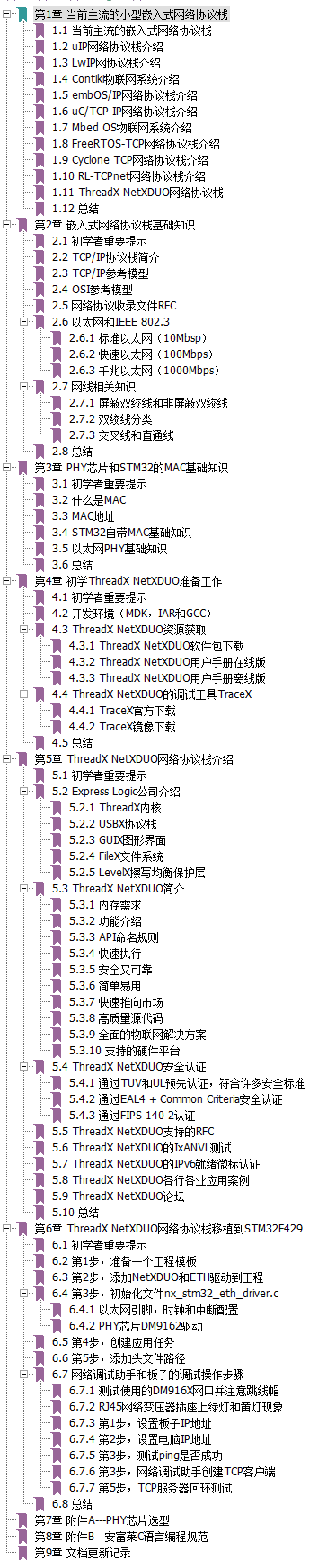

5、ThreadX NetXDUO網絡協議棧教程更新記錄貼，前6章已經發布
配套78個例子，MDK版本

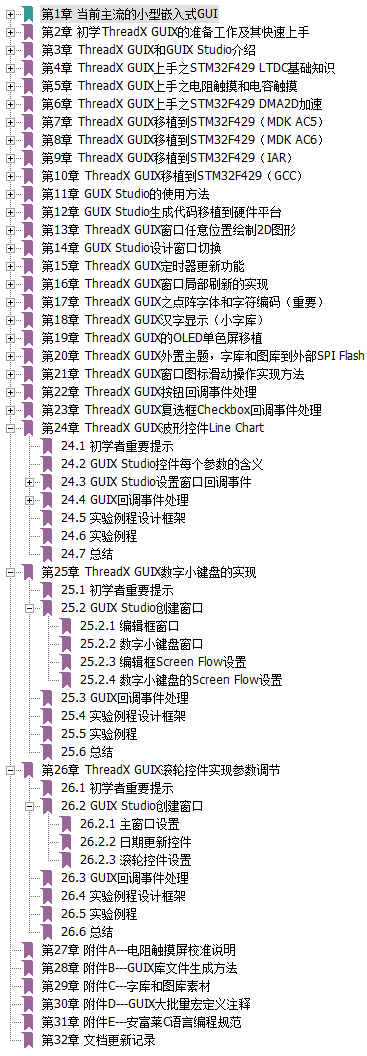

含emWin和ThreadX GUIX

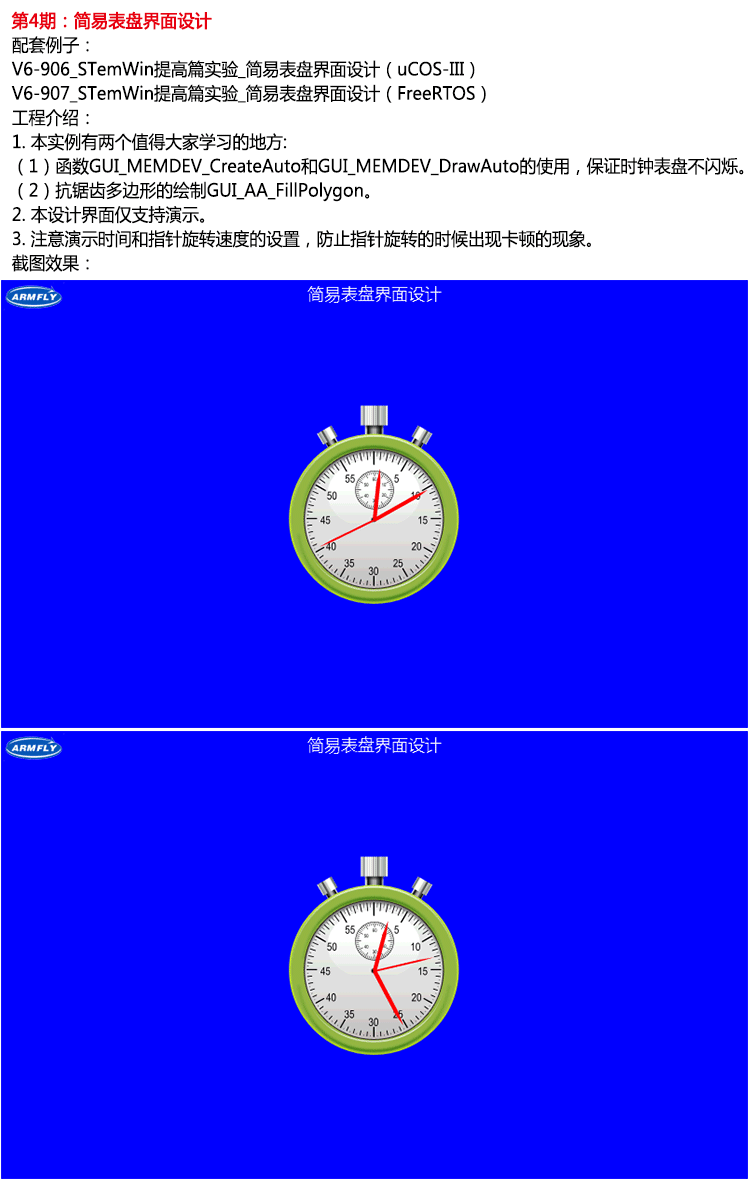

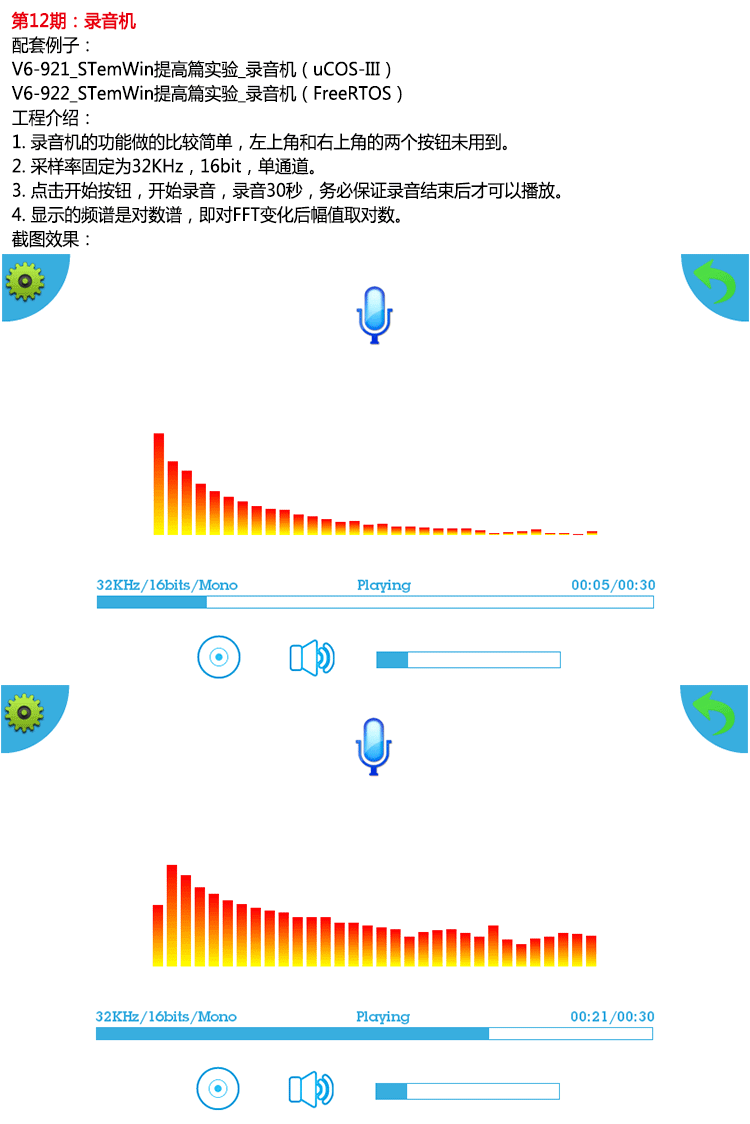

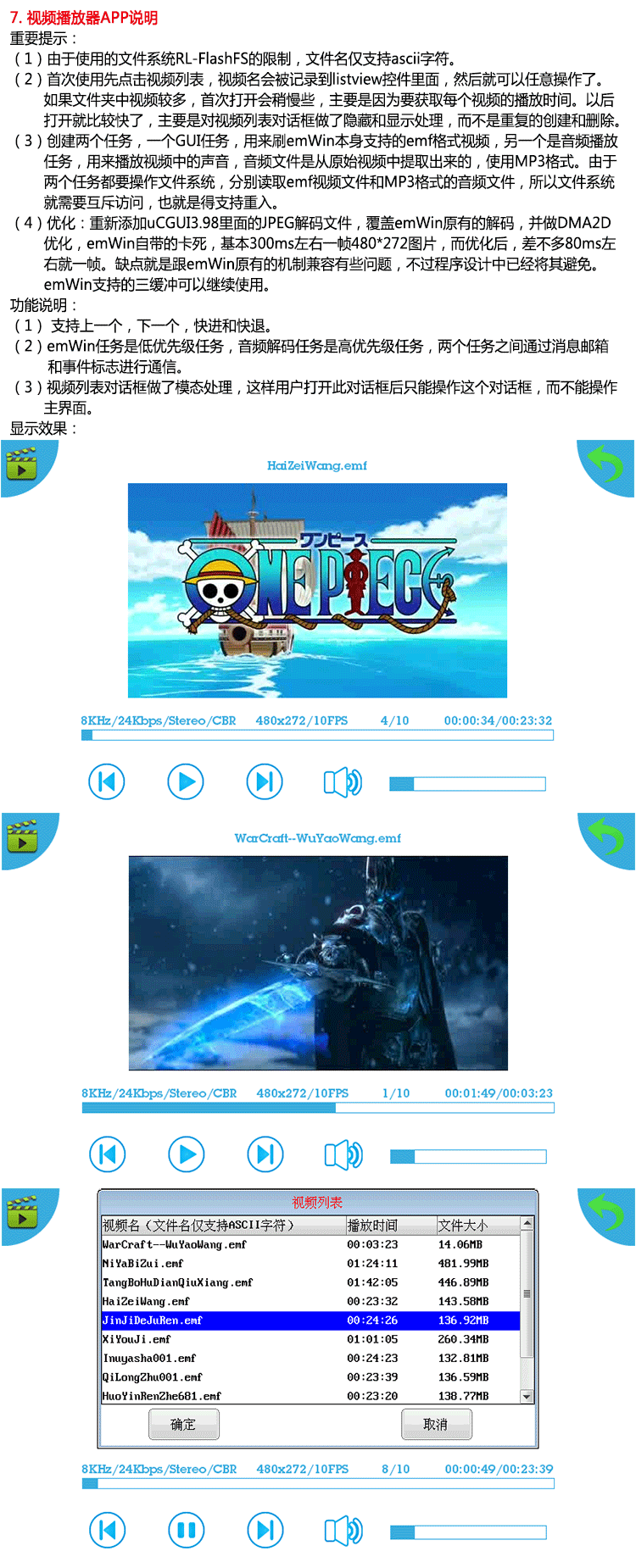

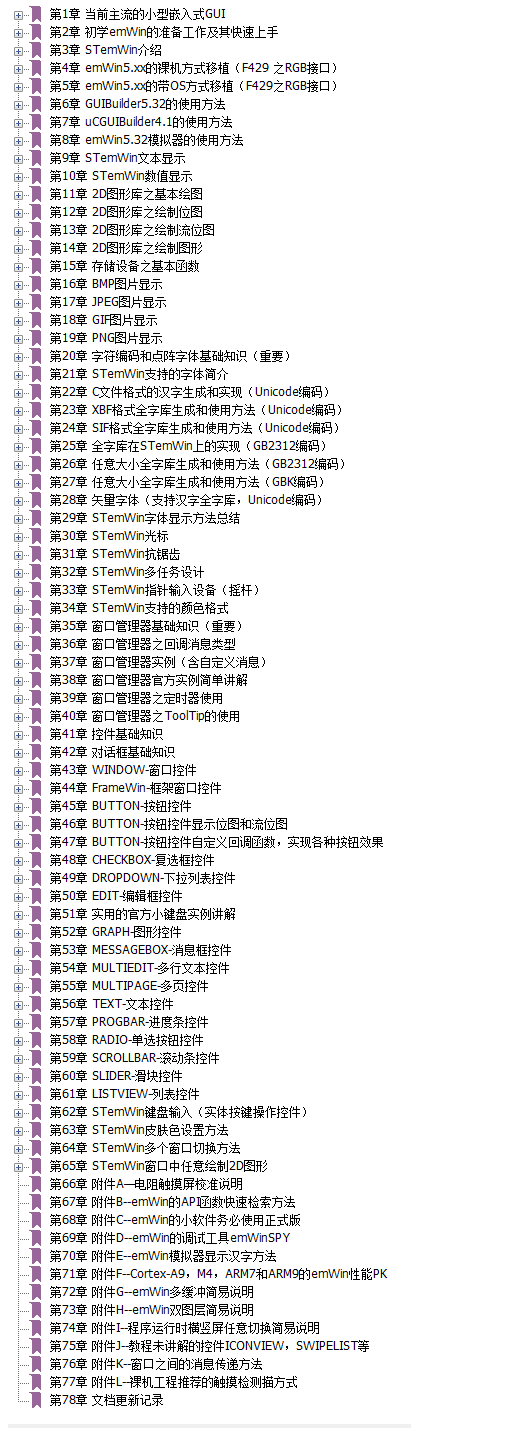

第2版emWin教程（已完結）：
全新65章2076頁史詩級emWin教程發布，5年的實戰經驗全奉獻，本次教程突出實戰
http://www.armbbs.cn/forum.php?mod=viewthread&tid=19834
目錄：

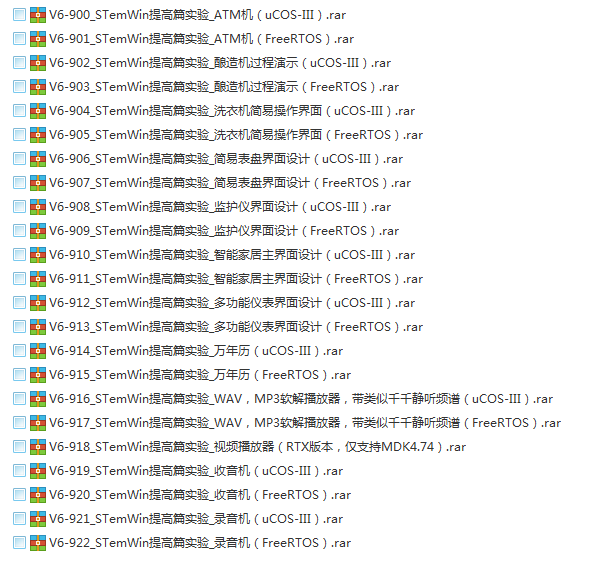

配套118個例子，含MDK和IAR兩個版本：
| 選購商品 |
 |
|
|
|
相關文件
還在猶豫的童鞋們：
1、如果硬件功能都不完善，談何全面學習。我們板子配置的電路是在工控產品和工程項目中經常用到的。大部分情況下，開發新產品只需要做減法即可。公司尤其喜歡我們的開發板，因為工程模板好，沒有哪家比我們更合適做項目移植。
2、配套的教程和學習資料不比任何一家差。例程突出規範性，項目實戰性，大部分例子框架和驅動都經得起項目實戰考驗，沒有哪家比我們更合適做項目移植。
3、程序框架、編碼風格、操作系統的深入和專業、項目移植的便捷性在同類開發板中是有目共睹的。你可以下載我們任何一個例子看看。我們不是自誇，這是客戶的真實評價。
4、關於售後，凌晨12點還在解答客戶問題的情況已經習以為常了，提供專業級售後支持。
5、我們做開發板有9年曆史了，競爭非常激烈，期間很多同行已放棄，但是我們依然能夠堅持到現在，因為我們重視產品質量、技術支持和售後服務，所以贏得了廣大客戶。很多客戶都成為了我們的朋友。
